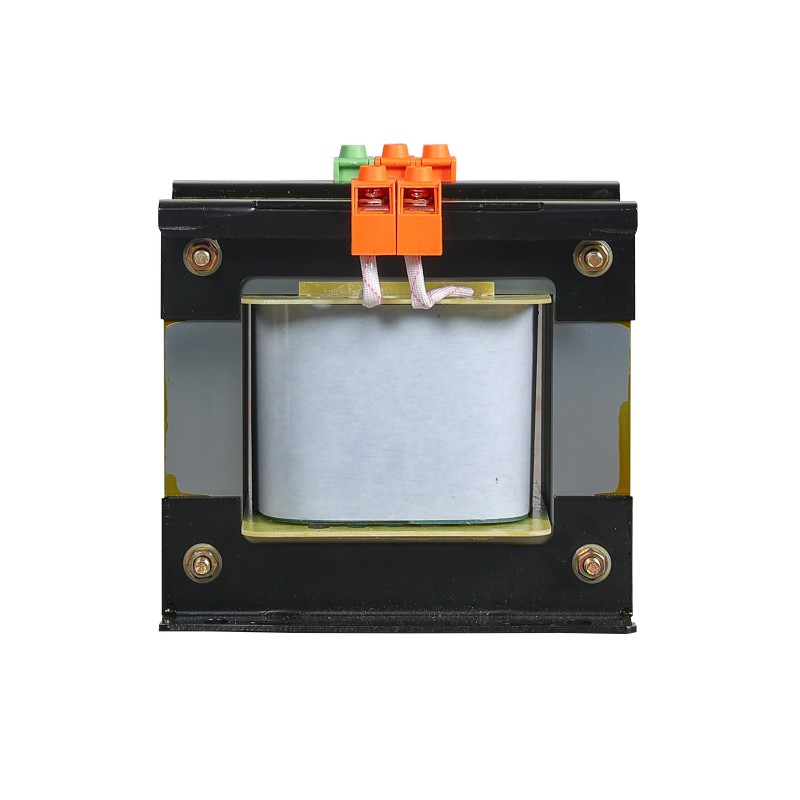

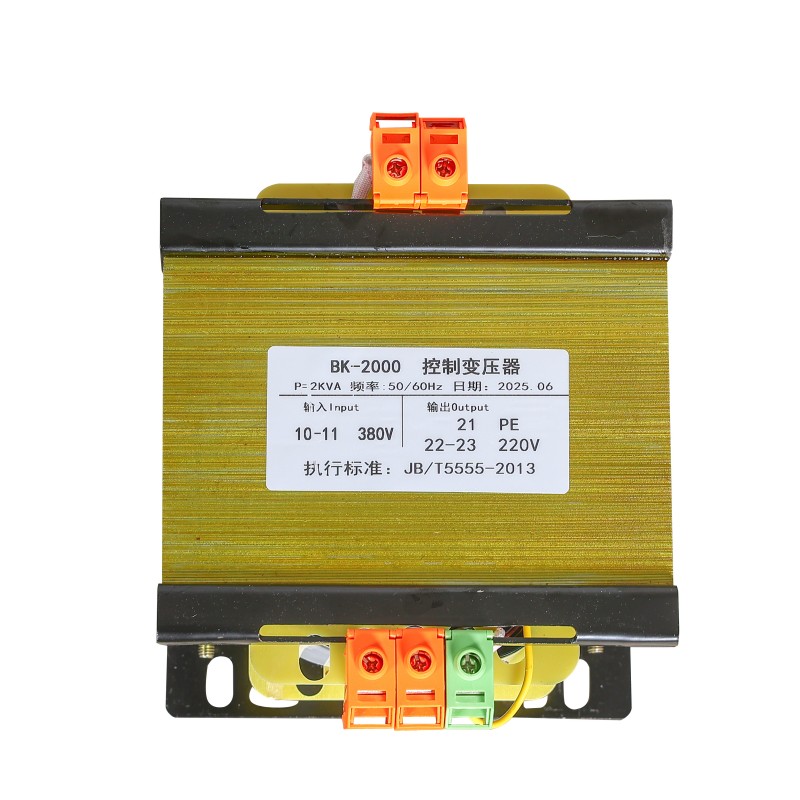

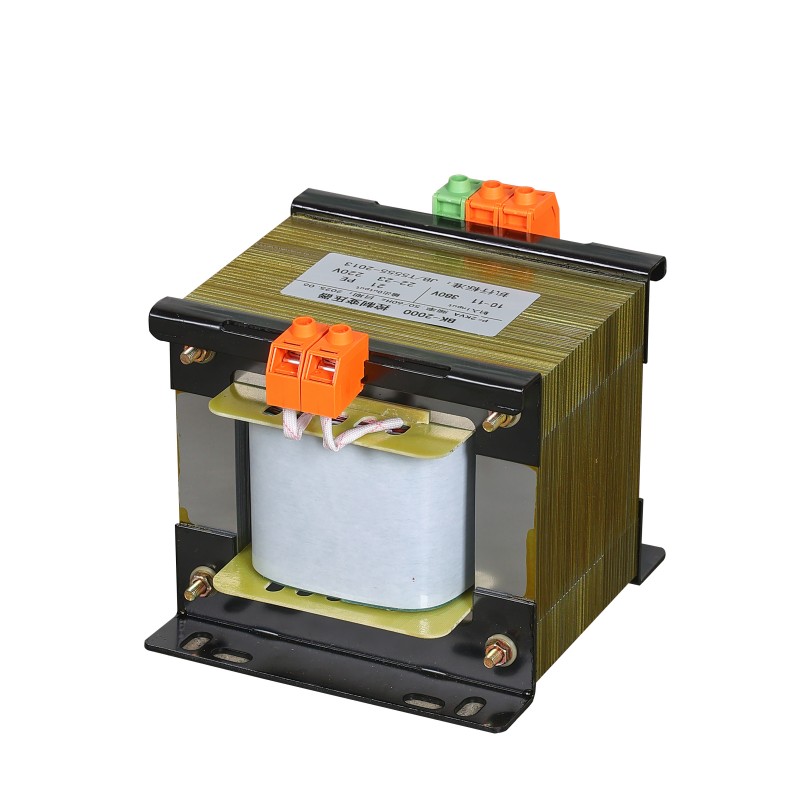

Transformateur monophasé BK 220V

Le transformateur monophasé BK 220V est un transformateur de commande de type isolation classique et largement utilisé. Il est spécialement conçu pour divers scénarios industriels, commerciaux et de laboratoire, adapté aux circuits de commande basse tension, à l'alimentation électrique des équipements de précision et aux systèmes d'éclairage de sécurité, etc. La fonction principale est de fournir une alimentation CA monophasée sûre, stable et pure pour ces scénarios.

Ce produit est fabriqué à partir de tôles d'acier au silicium laminées à froid de haute qualité et d'enroulements en cuivre pur, qui sont solidifiés et formés grâce à un processus d'imprégnation sous vide. Cette conception structurelle lui permet de fonctionner exceptionnellement bien en fonctionnement réel :

Faible perte, faible élévation de température, fortes performances d'isolation et capacité d'obtenir une isolation électrique complète entre les bornes d'entrée et de sortie. Il peut filtrer efficacement diverses interférences dans le réseau électrique, fournissant une alimentation monophasée pure et stable de 220 V pour les systèmes de contrôle PLC, les instruments de précision, les équipements d'éclairage et autres petits appareils électriques.

Introduction au principe

Le transformateur monophasé BK220V peut modifier à la fois l'amplitude de la tension alternative et l'amplitude du courant alternatif.

(1) La fonction « transformation » du transformateur peut augmenter ou diminuer la tension alternative. En ignorant la perte d'énergie électrique, la relation entre la tension primaire U1, la tension secondaire U2, le nombre de spires dans l'enroulement primaire N1 et le nombre de spires dans l'enroulement secondaire N2 est la suivante :

U1/U2=N1/N2=n

C'est ce qu'on appelle le rapport de spires ou le rapport de tension. De l’équation ci-dessus, nous pouvons voir :

① Lorsque le nombre de tours de l'enroulement secondaire N2 est supérieur à celui de l'enroulement primaire N1, la tension secondaire U2 sera supérieure à la tension primaire U1. Autrement dit, lorsque n = N1/N2 < 1, le transformateur peut augmenter la tension alternative, donc un transformateur avec un rapport de tension de n < 1 est appelé transformateur élévateur.

② Lorsque le nombre de tours de l'enroulement secondaire N2 est inférieur à celui de l'enroulement primaire N1, le transformateur peut réduire la tension alternative. Par conséquent, lorsque n > 1, le transformateur est appelé transformateur abaisseur.

③ Lorsque le nombre de tours de l'enroulement secondaire N2 est égal à celui de l'enroulement primaire N1, le transformateur ne modifie pas l'amplitude de la tension alternative, c'est-à-dire que la tension primaire U1 est égale à la tension secondaire U2. Bien que ce type de transformateur ne puisse pas modifier l'amplitude de la tension, il peut isoler électriquement les circuits primaire et secondaire. Un transformateur avec n = 1 est donc couramment utilisé comme transformateur d'isolement.

(2) Fonction « Transformation actuelle »

Un transformateur peut non seulement modifier l’amplitude de la tension alternative, mais également l’amplitude du courant alternatif. Puisque le transformateur a très peu de perte d'énergie et peut être ignoré, la puissance d'entrée P1 et la puissance de sortie P2 du transformateur sont égales, c'est-à-dire : P1=P2

U1-11=U2-12

U1/U2=12/11

De l'équation ci-dessus, on peut voir que les tensions primaire et secondaire du transformateur sont inversement proportionnelles aux courants primaire et secondaire. Si la tension secondaire augmente, le courant secondaire diminuera et si la tension secondaire diminue, le courant secondaire augmentera. En résumé, pour un transformateur, plus la bobine a de tours, plus la tension aux deux extrémités est élevée et plus le courant qui la traverse est faible. Par exemple, sur un certain transformateur de puissance, il est marqué « tension d'entrée 220 V, tension de sortie 6 V ». Ensuite, le rapport entre le nombre de tours des enroulements primaire et secondaire de ce transformateur est n = 220/6 = 110/3 = 37. Lorsque ce transformateur est connecté au circuit, le courant sortant de l'enroulement secondaire est 37 fois celui circulant dans l'enroulement primaire.

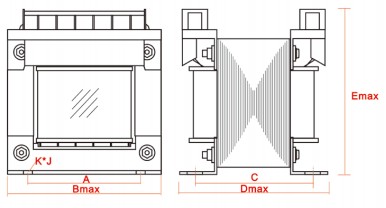

Paramètres détaillés

Avantage de prix

L'avantage du transformateur monophasé BK220V est, en termes simples, qu'il a trouvé le « juste milieu » le plus pratique entre les produits standards et les produits personnalisés.

Notre usine de Yibaling a commencé par fabriquer des modèles de transformateurs standard. Par conséquent, nous achetons de grandes quantités de tôles d’acier au silicium et de fils de cuivre par lots, et achetons ces matériaux en vrac.

Le coût peut ainsi être maîtrisé. Dans le même temps, nous connaissons la chaîne de production du modèle standard et nos travailleurs sont très efficaces, ce qui confère à notre modèle standard un avantage naturel en termes de prix.

Cependant, le transformateur monophasé modèle standard BK220V ne convient pas à tous les environnements. De nombreux sites d'usine ont des conditions particulières : peut-être que l'espace dans l'armoire est juste un peu limité ou qu'une tension de sortie inhabituelle est requise. Notre usine de Yibaling ne vous demandera pas de payer des frais de développement élevés pour un tout nouveau design à partir de zéro.

Nos ingénieurs travaillent sur la plateforme mature de l'existant, vérifient le transformateur pour effectuer des ajustements : comme par exemple affiner la puissance dans le cadre des spécifications existantes, changer la direction de la borne de connexion ou ajuster la coque en fonction de la taille de votre armoire.

Les matériaux de base tels que les tôles d'acier au silicium et l'imprégnation sous vide ne sont pas modifiés, ce qui permet de résoudre vos problèmes réels sans être excessivement coûteux, et la livraison est également rapide.

Pendant ce temps, par rapport au marché : par rapport à ces produits de marque bon marché et non vérifiés, nous utilisons des matériaux authentiques de qualité industrielle, sommes soumis à une inspection complète à la sortie de l'usine, visant la stabilité et la durabilité à long terme ; par rapport à ces marques internationales, nous n'avons pas de prime de marque ni de procédures d'importation complexes, le prix est raisonnable et la réponse est rapide ; par rapport aux conceptions personnalisées entièrement nouvelles qui nécessitent la fabrication de moules, notre solution de « réglage fin » Yibaling peut vous aider à économiser des frais d'ingénierie ponctuels importants et un long temps d'attente.
