Qu'est-ce qu'un transformateur d'isolement médical informatique et pourquoi est-il si important ?

Un transformateur d'isolement médical informatique est un transformateur d'isolement monophasé spécialisé conçu spécifiquement pour les systèmes informatiques médicaux (Isolated Terra — systèmes non mis à la terre) dans les établissements de santé.

Contrairement aux transformateurs ordinaires qui augmentent ou diminuent simplement la tension, leTransformateur médical informatiquefait quelque chose de fondamentalement différent : il crée une alimentation électrique non mise à la terre et isolée électriquement pour les équipements médicaux critiques dans les salles d'opération, les unités de soins intensifs et les unités de soins cardiaques.

Pourquoi est-ce important ?

Parce que dans un système électrique standard mis à la terre, un seul défaut d’isolation peut provoquer le déclenchement d’un disjoncteur, coupant ainsi l’alimentation des équipements de survie. Dans une salle d’opération, ce n’est pas une option.

Le transformateur médical IT, associé à un dispositif de surveillance de l'isolement (IMD), garantit que le premier défaut n'interrompt pas l'alimentation. Il déclenche une alarme, mais ne déclenche pas. Les chirurgiens peuvent terminer la procédure. Des vies ne sont pas mises en danger.

En bref : c'est la différence entre une alarme et une panne. Entre un avertissement et une tragédie.

Comment fonctionne un transformateur d'isolement médical informatique

Le principe est simple, mais l'exécution est impitoyable.

Étape 1 – Isolement

Le transformateur possède deux enroulements complètement séparés : primaire (côté secteur) et secondaire (côté patient). Il n’y a pas de connexion électrique directe entre eux. La puissance est transférée à travers un champ magnétique.

Étape 2 – Secondaire non mis à la terre

Le côté secondaire n'est pas connecté à la terre, contrairement aux systèmes électriques standard où le neutre est mis à la terre. C'est le cœur du système informatique (Isolated Terra).

Étape 3 – Premier comportement de défaut

Si un seul défaut se produit (par exemple, un cordon d'alimentation chirurgical est pincé et touche le châssis métallique), le dispositif de surveillance de l'isolation (IMD) détecte une baisse de la résistance d'isolation et déclenche une alarme. Mais le transformateur ne se déclenche pas. Le pouvoir continue de circuler. L'équipe chirurgicale est alertée, mais pas interrompue.

Étape 4 – Deuxième défaut

Ce n'est que si un deuxième défaut survient sur une autre ligne que le dispositif de protection se déclenche définitivement. À ce moment-là, la procédure est généralement terminée et le patient est en sécurité.

Étape 5 – Surveillance continue

L'IMD mesure en permanence la résistance d'isolement entre le circuit isolé et la terre. Si la valeur tombe en dessous d'un seuil défini (généralement entre 50 kΩ et 100 kΩ), une alarme visuelle et sonore est déclenchée, mais encore une fois, pas de coupure de courant.

Cette combinaison – transformateur d'isolement + IMD – crée l'alimentation électrique la plus sûre possible pour les équipements en contact direct avec le patient.

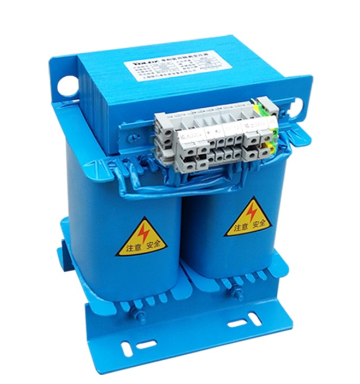

Tapers courants deTransformateurs médicaux informatiques

Les transformateurs d’isolement médical ne sont pas des unités standard. Ils sont spécialement conçus pour les applications de soins de santé.

En pratique, l’unité monophasée de 5kVA à 8kVA est la plus courante pour une salle d’opération standard. Il alimente :

Éclairages chirurgicaux

Bistouris électrochirurgicaux

Moniteurs patients

Appareils d'anesthésie

Prises de courant dans le champ opératoire

PourquoiTransformateurs médicaux informatiquesMatière

Car dans un hôpital, une panne de courant n’est pas un désagrément. C'est un événement qui met la vie en danger.

Voici ce qu’apporte un système de transformateur médical informatique correctement conçu :

1. Alimentation ininterrompue lors du premier défaut

Les systèmes mis à la terre standard se déclenchent au premier défaut. Ce n’est pas le cas des systèmes informatiques. Cette seule différence permet à une intervention chirurgicale de se terminer en toute sécurité.

2. Courant de fuite extrêmement faible

Les transformateurs d'isolement médical sont construits avec une isolation double ou renforcée et une capacité de couplage ultra faible. Le courant de fuite est généralement inférieur à 0,1 mA, bien inférieur à celui des transformateurs standards. Ceci est essentiel lorsque l'équipement est directement connecté au corps d'un patient (par exemple, dérivations ECG, sondes endoscopiques).

3. Surveillance continue de l'isolation

L'IMD surveille le système 24h/24 et 7j/7. Il détecte la détérioration avant qu'elle ne devienne une défaillance critique. Les équipes de maintenance reçoivent une alerte précoce, pas un appel d'urgence.

4. Protection contre les interférences du réseau

L'isolation bloque le bruit haute fréquence, les harmoniques et les surtensions provenant du secteur. Les appareils électroniques médicaux sensibles (moniteurs, pompes à perfusion, équipements de diagnostic) fonctionnent de manière propre et fiable.

5. Respect des normes de sécurité médicale

Les normes CEI 60601-1, GB 9706.1 et d'autres normes nationales exigent des systèmes d'alimentation informatique dans les zones de soins aux patients où l'équipement est appliqué directement sur le corps. Pas de transformateur informatique, pas d'approbation réglementaire.

Sans transformateurs médicaux informatiques, la chirurgie moderne fonctionnerait sur des multiprises à usage général – un risque qu’aucun hôpital ne peut se permettre de prendre.

Choisir le bon transformateur informatique médical

Choisir un transformateur médical informatique ne consiste pas à trouver l'unité la moins chère. Il s’agit de répondre à des exigences strictes en matière de sécurité et de réglementation.

Étape 1 – Déterminer la valeur nominale kVA requise

Additionnez la consommation électrique de tous les équipements qui seront connectés au système informatique. Ne vous contentez pas d'ajouter les valeurs nominales de la plaque signalétique : utilisez la puissance de fonctionnement réelle mesurée ou attendue.

Règle générale : 5 kVA à 8 kVA suffisent pour une seule salle d’opération moderne. Ne surdimensionnez pas considérablement : un transformateur de 15 kVA a un courant de fuite plus élevé et un appel plus important.

Étape 2 – Vérifier les limites de courant de fuite

La norme CEI 60601-1 limite le courant de fuite du patient à 0,1 mA pour les pièces appliquées. La conception du transformateur – y compris la séparation des enroulements, le blindage et la construction du noyau – affecte directement cette valeur. Demandez des rapports de test montrant les mesures de courant de fuite.

Étape 3 – Vérifier la compatibilité de la surveillance de l'isolement

Le transformateur médical IT doit être compatible avec le dispositif de surveillance d'isolement (IMD). La plupart des systèmes modernes utilisent une tension de mesure standard (par exemple, 20 V CC ou CA basse fréquence). Assurez-vous que le transformateur n'a pas de mise à la terre ou de filtrage intégré qui pourrait perturber l'IMD.

Étape 4 – Choisissez le boîtier et le montage

Cadre ouvert – Pour installation à l’intérieur d’un panneau électrique de qualité médicale (le plus courant).

Fermé – Pour montage au sol ou mural où le transformateur est accessible au personnel non électricien.

Indice IP – IP20 est typique pour le montage sur panneau intérieur. IP54 peut être requis pour certaines installations.

Étape 5 – Vérifiez les certifications

Rechercher:

CEI 60601-1 (sécurité des équipements électromédicaux)

CEI 61558-2-15 (sécurité des transformateurs d'isolement à usage médical)

GB 9706.1 (norme médicale chinoise)

CE / UL / CCC selon les exigences de votre marché local

N'acceptez pas "nous suivons ces normes". Demandez des rapports d’essais de type auprès d’un laboratoire accrédité.

Étape 6 – Planifier la redondance

Pour les applications critiques (blocs opératoires multiples, unités de soins intensifs cardiaques), envisagez des systèmes informatiques doubles avec des commutateurs de transfert automatiques (ATS) ou un UPS de secours alimentant le transformateur informatique. Un transformateur – un point de défaillance. Deux transformateurs — véritable redondance.

Pensées finales

Le transformateur d’isolement médical informatique n’est pas un composant auquel personne ne pense dans une salle d’opération. Les chirurgiens ne le remercient pas. Les infirmières ne le nettoient pas. Le personnel de maintenance y touche rarement.

Mais il est toujours là – silencieusement, sans relâche et de manière absolument fiable.

Dans un monde où un simple défaut électrique peut faire la différence entre une opération chirurgicale terminée et une crise, le transformateur médical informatique est le héros méconnu. Il fait un travail, et il le fait parfaitement : garder le courant lorsque cela compte le plus.

Si vous concevez, modernisez ou entretenez le système électrique d'un hôpital, ne considérez pas le transformateur médical informatique comme une marchandise. Il s'agit d'un dispositif de sécurité des personnes et non d'une pièce de rechange.

Choisissez avec soin. Précisez rigoureusement. Testez minutieusement.

Parce que lorsque les lumières d’une salle d’opération restent allumées, même en cas de problème, c’est le transformateur médical informatique qui fait son travail.
