Connaissez-vous les transformateurs immergés dans l’huile ?

L’électricité qui sort des centrales électriques a une tension extrêmement élevée (des dizaines de milliers, voire des centaines de milliers de volts), qui ne peut pas être directement utilisée par les machines industrielles ou les ménages résidentiels.

La tension doit être réduite.

Qui fait ce travail ?Transformateurs immergés dans l'huile.

Ils ne sont ni nouveaux ni avant-gardistes et leur principe de fonctionnement est resté largement inchangé depuis plus d’un siècle. Pourtant, à ce jour, vous en trouverez très probablement un dans chaque sous-station, sous chaque poteau électrique et dans la salle de distribution de chaque usine.

À quoi sert un transformateur immergé dans l’huile ?

En termes simples : transformer la tension.

Abaisseur : convertissez l'électricité haute tension (par exemple, 10 kV) en électricité basse tension (par exemple, 380 V, 220 V) pour l'utilisation de l'équipement.

Abaisseur – Prend la haute tension (comme 10 kV) et la fait descendre à la basse tension (380 V, 220 V) afin que votre équipement puisse réellement l'utiliser.

Step-up – Pour l’énergie solaire ou éolienne. Il augmente la tension avant de l'injecter dans le réseau afin que vous ne perdiez pas trop d'énergie sur les longues lignes de transport.

Il ne change pas la fréquence, ne nettoie pas les harmoniques et ne régule pas la tension. Il fait exactement une chose : transformer la tension en fonction de vos besoins.

Pourquoi est-on appelé « immergé dans l’huile » ?

C'est simple : il est rempli d'huile.

Pas pour brûler. Pour deux choses : l’isolation et le refroidissement.

Isolation – L'huile se trouve entre les serpentins et le noyau, et entre les serpentins et le réservoir. Sans cela, la haute tension créerait un arc de travers – court-circuit, décharge, équipement brûlé.

Refroidissement – ​​Lorsque les serpentins deviennent chauds, l'huile évacue la chaleur et la paroi du réservoir la laisse s'échapper dans l'air. L'huile retient beaucoup de chaleur, c'est pourquoitransformateurs immergés dans l'huilegèrent bien la surcharge – ils peuvent fonctionner dur pendant un certain temps sans se plaindre.

Mais l'huile ne dure pas éternellement. Avec le temps, il se salit et absorbe l'humidité. Vous devez le tester, le filtrer ou le remplacer de temps en temps. C'est la plus grande différence avec les transformateurs de type sec.

Les transformateurs de type sec n'utilisent pas d'huile. Ils utilisent l'air pour le refroidissement. Plus sûr et plus propre, oui. Mais ils sont plus chers et ne supportent pas non plus les surcharges. Les deux ne se substituent pas l’un à l’autre ; ils servent différents scénarios.

Les transformateurs immergés dans l’huile sont-ils sujets aux pannes ?

Au contraire, ils font partie des équipements électriques les plus durables.

Leur durée de vie prévue est généralement de 20 à 30 ans. Tant qu’ils ne sont pas gravement surchargés, qu’ils ne manquent pas d’huile en permanence et qu’ils ne sont pas frappés à plusieurs reprises par la foudre, ils peuvent fonctionner de manière fiable pendant des décennies.

Les « défauts » courants sont rares :

Baisse du niveau d’huile (fuite ou évaporation)

Qualité de l’huile détériorée (humidité ou oxydation)

Vieillissement des bagues et changeurs de prises

Vieillissement de l'isolation dû à une surcharge à long terme

Ces problèmes ne provoquent pas d’échec soudain. Ils peuvent être détectés et traités à l’avance grâce à des inspections régulières et des tests d’huile. Les transformateurs immergés dans l'huile ne nécessitent pas d'entretien, mais un entretien approprié garantit une longue durée de vie.

Où sontTransformateurs immergés dans l'huileToujours utilisé ?

Paramètres clés des transformateurs immergés dans l'huile : questions les plus fréquemment posées par les clients

Capacité (kVA) : additionnez la puissance de toutes les charges et ajoutez une marge de 30 à 50 %. Évitez les calculs serrés.

Cuivre ou aluminium : cuivre contre aluminium

Le cuivre coûte plus cher. L'aluminium coûte moins cher.

Mais le cuivre conduit mieux, dure plus longtemps et supporte mieux la chaleur. Si votre équipement fonctionne jour et nuit, optez pour le cuivre. Vous vous remercierez plus tard.

Type entièrement scellé ou conservateur

Entièrement scellé, l'air ne pénètre pas. Moins d’oxygène signifie que l’huile vieillit plus lentement et que vous n’avez pas besoin de la manipuler aussi souvent.

Le type conservateur vous permet de voir le niveau d'huile. De toute façon, c’est mieux si quelqu’un vérifie les choses régulièrement.

Classe d'efficacité énergétique – S11, S13, S20…

Un nombre plus grand signifie des pertes moindres, mais également un prix plus élevé. Faites le calcul : combien d’années faudra-t-il pour que les économies d’électricité permettent de payer le coût initial plus élevé ? C'est votre réponse.

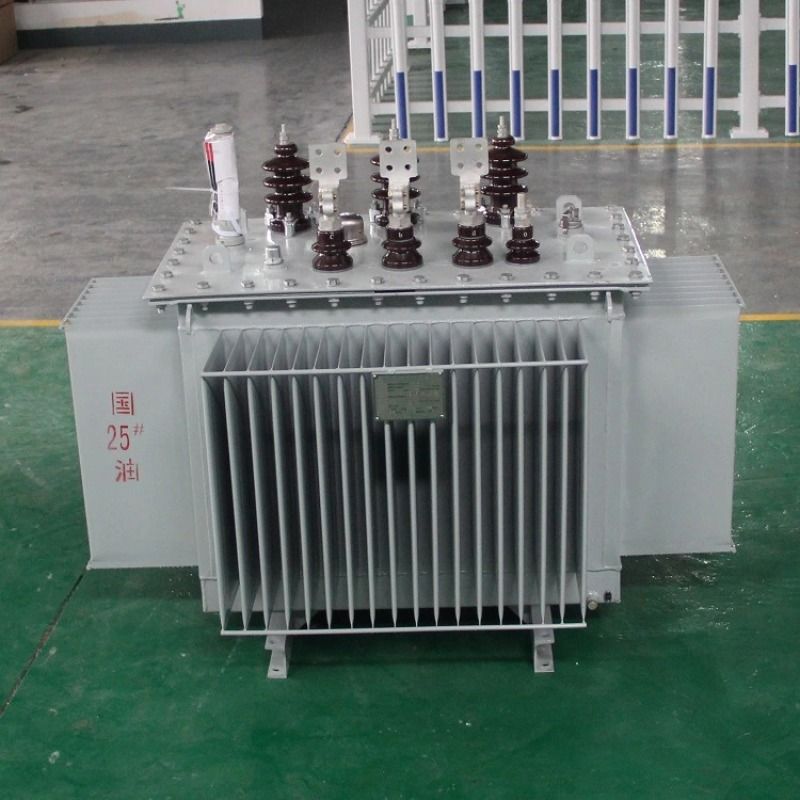

Yibalingtransformateurs immergés dans l'huile

Rien d'extraordinaire. Juste un travail solide.

Noyau – acier au silicium laminé à froid de haute qualité, joints entièrement entrelacés. Faible aucune perte de charge.

Enroulement – ​​cuivre pur en standard (aluminium de haute pureté si vous le demandez). L'isolation des couches est étanche et cohérente.

Huile isolante : huile de transformateur de qualité supérieure, entièrement testée pour la tenue à la tension, la teneur en humidité et la perte diélectrique avant la livraison.

Réservoir : radiateurs ondulés ou à ailettes avec soudure entièrement scellée pour une résistance aux fuites et à la corrosion.

Tests en usine : chaque unité est soumise à des tests de rapport de transformation, de résistance CC, de résistance d'isolement, de perte à vide, de perte de charge et de tension de tenue à fréquence industrielle - pas de test d'échantillonnage uniquement.

Scénarios d'application

Distribution d'usines, sous-stations résidentiellesIndustries minières, chimiques, papetières et textilesAmplification photovoltaïque, connexion au réseau éolienProjets de soutien à l'exportation, projets d'aide étrangère

Caractéristiques

Capacité : 30 kVA à 3 150 kVA (capacités plus importantes négociables)

Tension : Principalement 10kV/0,4kV, options non standard personnalisées disponibles.
