Comment fonctionne le transformateur automatique SBK ?

– Déverrouiller le secret derrière ce boîtier de tension pratique

Entrez dans presque n’importe quelle usine et vous apercevrez une boîte métallique carrée avec « SBK » imprimé sur son étiquette. Il se trouve tranquillement dans un coin, mais il résout un mal de tête qui ne cesse de surgir : vous avez une machine neuve et brillante importée de l'étranger, mais sa tension nominale ne correspond pas à votre réseau local. Branchez cette boîte entre les deux et la machine ronronne. C’est l’autotransformateur SBK à l’œuvre.

Alors, que se passe-t-il réellement à l’intérieur ?

Laissons de côté le jargon lourd des manuels scolaires et décomposons-le dans un langage simple.

Une bobine, deux emplois

Un transformateur d'isolement ordinaire comporte deux enroulements distincts – primaire et secondaire – qui sont électriquement isolés l'un de l'autre. La puissance circule par induction magnétique, mais les circuits d’entrée et de sortie ne se touchent jamais.

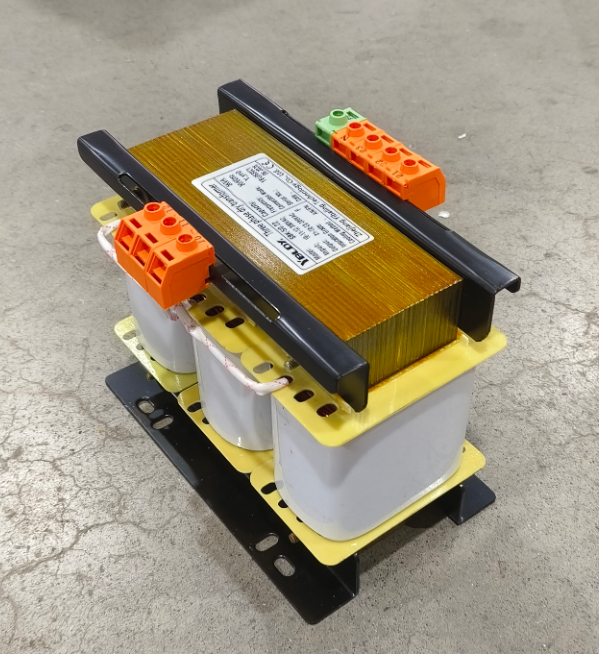

LeAutotransformateur SBKadopte une approche plus économique. Il n'utilise qu'un seul enroulement continu, avec plusieurs points de prise mis en évidence sur toute sa longueur. Vous connectez l'entrée à une section de la bobine et la sortie à une autre section.

Pensez-y comme à une longue corde : vous faites un nœud quelque part au milieu. Accrochez une extrémité à la source d’alimentation et récupérez votre sortie à un autre endroit – la tension change parce que vous n’utilisez qu’une partie de la corde. Étant donné que l’entrée et la sortie partagent une grande partie du même enroulement, le transformateur repose à la fois sur un couplage magnétique et sur une connexion électrique directe.

Monter ou descendre ? Tout dépend de l'endroit où vous appuyez.

Voici un exemple concret. Supposons que vous appliquiez 380 V sur tout l’enroulement, mais que vous preniez la sortie d’une prise en position 200 V – vous obtenez 200 V de sortie. C’est un retrait. Retournez-le : introduisez 200 V dans cette section et tirez 380 V de l'enroulement complet, et vous avez un niveau supérieur.

La physique est une simple induction électromagnétique : le courant alternatif crée un champ magnétique changeant, qui induit une tension tout au long de la bobine. Déplacez le robinet, déplacez le rapport de tension. Simple, direct et solide.

Pourquoi tant de fabricants d'équipements ne jurent que parTransformateur automatique SBK?

Trois grandes raisons.

Premièrement, cela permet d’économiser du matériel et de l’argent. Étant donné qu'une partie de l'enroulement a une double fonction, vous avez besoin de moins de cuivre (ou d'aluminium) et d'un noyau plus petit qu'un transformateur d'isolement de même puissance nominale. Cela signifie une unité plus légère et plus compacte à moindre coût.

Deuxièmement, une efficacité plus élevée, une chaleur plus faible. Moins de perte de cuivre et moins de perte de fer se traduisent par moins de gaspillage d’énergie. Au fil du temps – en particulier pour les grandes unités de l’ordre de centaines ou de milliers de kVA – les économies d’électricité s’additionnent réellement.

Troisièmement, c’est une solution polyvalente pour les équipements à « tension étrangère ». De nombreuses machines-outils de précision, servomoteurs, machines de moulage par injection et appareils électroniques proviennent du Japon, d'Europe ou des États-Unis, avec des tensions nominales telles que 200 V, 220 V, 110 V ou 100 V. Nos réseaux locaux produisent généralement du 380 V/220 V. La série SBK vous permet de personnaliser plusieurs combinaisons de prises, afin que vous puissiez composer exactement la tension que votre équipement « aime manger ».

Un mot d'avertissement : ce n'est pas un transformateur d'isolement

C'est important. L'autotransformateur SBK n'assure pas d'isolation électrique entre l'entrée et la sortie. Étant donné que les enroulements partagent une section commune, le primaire et le secondaire sont connectés électriquement. Si vous avez besoin d'une isolation galvanique pour des raisons de sécurité, de filtrage du bruit ou de protection contre les chocs, vous devez choisir un véritable transformateur d'isolation. Mais si votre seul besoin est la conversion de tension – et que vous êtes soucieux des coûts – le SBK est un choix extrêmement efficace.

Où trouve-t-on réellement Transformateur automatique SBKdans la vraie vie ?

Outre les machines-outils et les équipements importés que j'ai mentionnés, vous verrez également des transformateurs SBK dans les panneaux de distribution d'éclairage, les étages avant des redresseurs, les stations de recharge, les systèmes électriques des tunnels et des métros, les armoires de commande des ascenseurs dans les immeubles de grande hauteur – à peu près partout où vous avez besoin de modifier les niveaux de tension sans nécessiter d'isolation.

Pour conclure

L’autotransformateur SBK n’est pas sorcier. À la base, il ne s’agit que d’un enroulement à prise unique et d’une bonne vieille induction électromagnétique. Il utilise moins de matériaux, gaspille moins d’énergie et résout l’un des problèmes d’inadéquation de tension les plus courants que vous rencontrerez dans les ateliers. Pas de gadgets fantaisistes – juste un outil solide et pratique qui continue de fonctionner silencieusement pendant des années. Et c’est exactement, selon moi, ce que devrait être un bon équipement industriel.
