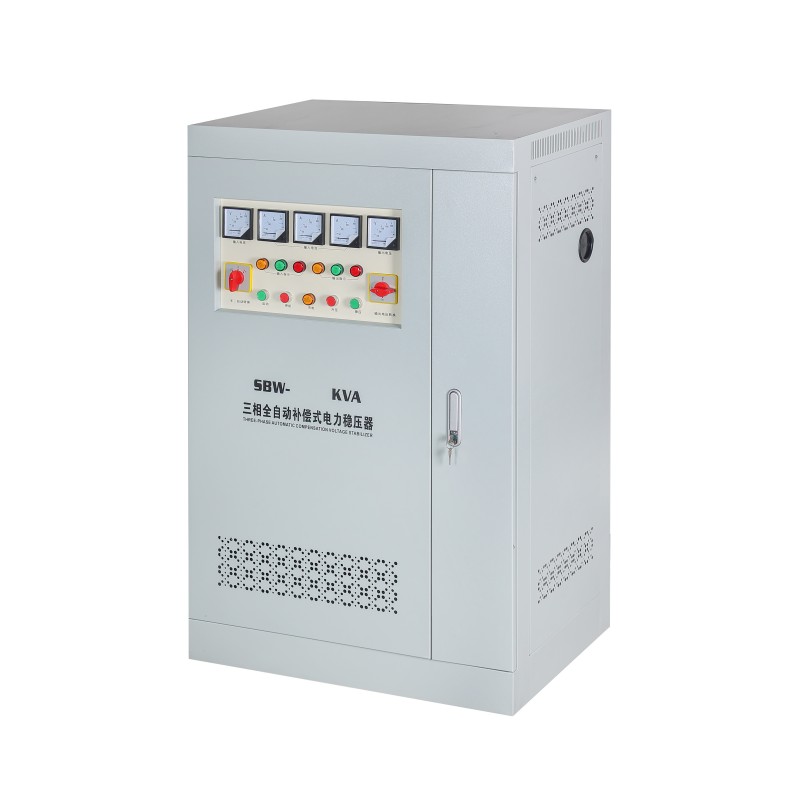

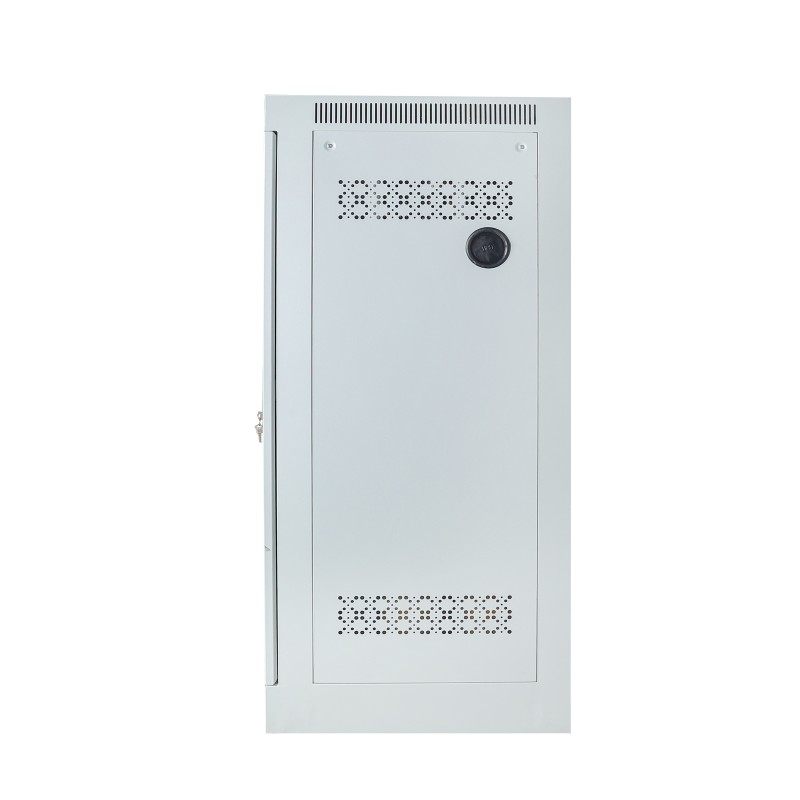

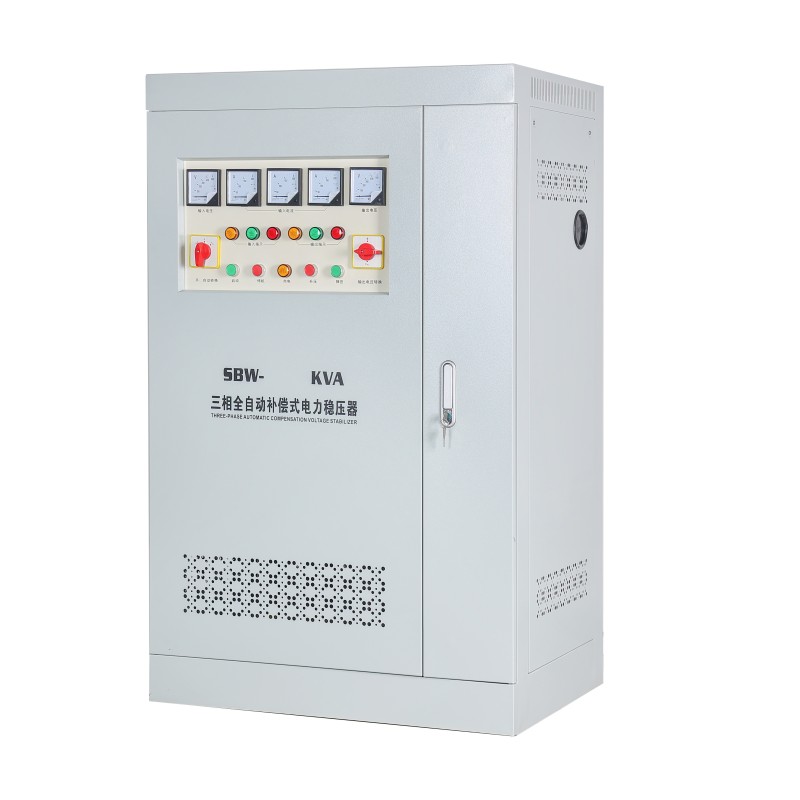

Régulateur de stabilisation de tension de compensation SBW

En tant que fabricant mature de régulateurs de tension de compensation SBW, notre usine de Yibaling propose également des services personnalisés pour les produits. Bienvenue pour passer votre commande.

Ce produit, contrairement au type électronique qui permet une commutation rapide à travers les dispositifs d'alimentation, adopte une structure de base composée d'un balai de carbone d'entraînement de servomoteur + d'un régulateur de tension, permettant une correction de tension douce, stable et fiable.

Son principe de fonctionnementest simple et efficace :

Une fois qu'un écart est détecté, le régulateur stabilisateur de tension demande au servomoteur de déplacer avec précision le balai de charbon vers la position sur l'enroulement de l'autotransformateur de type annulaire. Il modifie en permanence le rapport de tours de l'enroulement de compensation pour injecter ou annuler la tension manquante/excessive en temps réel, stabilisant ainsi la tension d'entrée avec une plage de fluctuation de ± 15 % jusqu'à une sortie de haute précision à ± 1 %.

Grâce à sa structure électromagnétique, notre régulateur stabilisateur de tension de compensation SBW peut facilement résister à l'impact instantané de courant important provoqué par le démarrage du moteur et le fonctionnement de la machine à souder, et ne sera pas grillé en raison de changements soudains de charge. Il est particulièrement adapté aux scénarios de charge complexes tels que l'industrie lourde et les mines.

Ce régulateur stabilisateur de tension adopte le principe de compensation linéaire, sans hachage ni changement d'étape, et la sortie est une onde sinusoïdale standard, sans générer d'interférence harmonique supplémentaire, et est compatible avec les instruments de précision et les charges inductives.

Caractéristiques techniques

Les principales caractéristiques techniques du régulateur stabilisateur de tension de compensation SBW peuvent être résumées comme un système de compensation continue continue précis et fiable basé sur un servomoteur. Le système abandonne le mode de commutation rapide des commutateurs électroniques et revient à la voie stable basée sur la structure électromagnétique classique.

Le centre de contrôle enverra des instructions au système de servomoteur précis. Par la suite, son servomoteur entraîne un balai de carbone en alliage spécial composé de matériaux composites argent-graphite via un mécanisme de décélération.

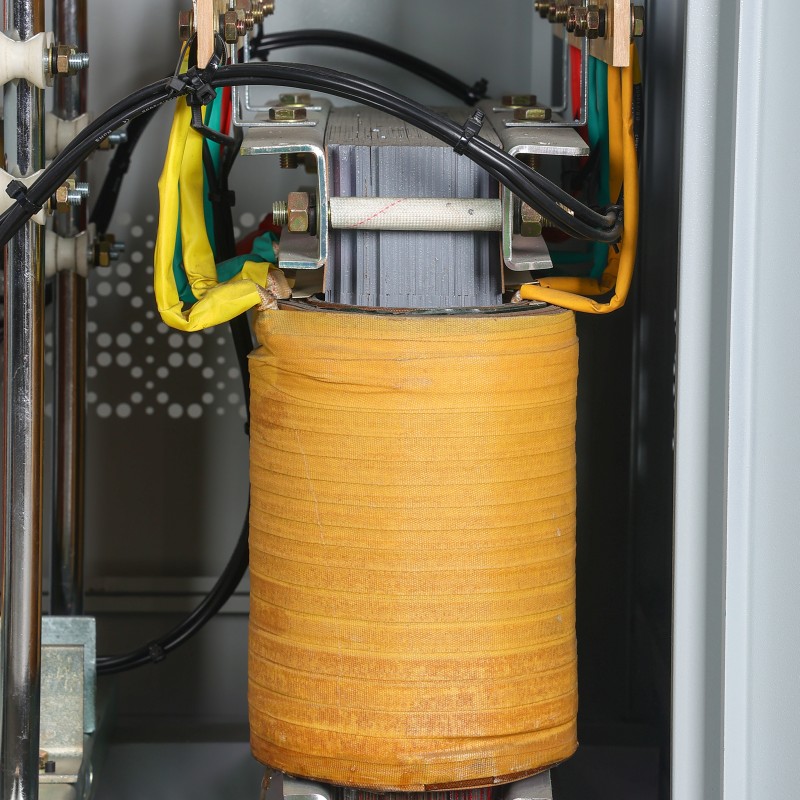

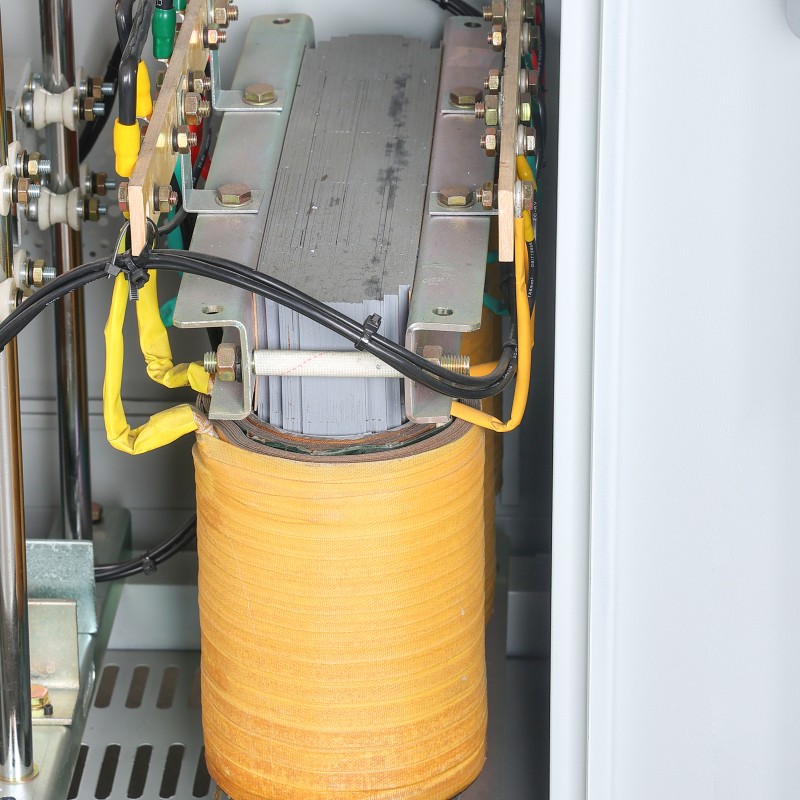

Le balai de charbon tourne sur l'enroulement en forme d'anneau d'un transformateur auto-couplé avec un fil de cuivre sans oxygène de haute pureté comme noyau et une tôle d'acier au silicium à haute perméabilité magnétique comme noyau.

Ce changement de position physique ajuste le rapport de spires de l'enroulement de compensation en temps réel et linéairement, obtenant ainsi une correction de tension continue et douce.

Ce principe de fonctionnement unique façonne directement les deux avantages essentiels en termes de performances du régulateur stabilisateur de tension à compensation SBW :

Pureté absolue de la forme d'onde de sortie: Grâce à la compensation électromagnétique linéaire, la sortie est une onde sinusoïdale parfaite, totalement sans pollution harmonique couramment observée dans les alimentations à découpage, respectueuse du réseau électrique, particulièrement adaptée aux instruments de précision, aux équipements médicaux et aux charges inductives sensibles à la qualité de l'énergie.

Capacité de charge de choc exceptionnelle: Le noyau de puissance du produit est un composant électromagnétique robuste, plutôt qu'un transistor de puissance semi-conducteur fragile. Par conséquent, il peut facilement résister à des surcharges instantanées jusqu'à 2 à 3 fois le courant nominal, telles que le démarrage de gros moteurs, le fonctionnement de machines à souder, sans endommager ni s'arrêter en raison de la protection, démontrant ainsi une véritable résilience de qualité industrielle.

Il dispose également d'une plage d'adaptation de tension d'entrée extrêmement large (standard ±15 %, personnalisable à ±30 % ou même plus large), intègre un ensemble complet de fonctions de protection telles que surtension, sous-tension, surintensité, court-circuit, perte de phase, limite mécanique, avertissement d'usure des balais de charbon.
