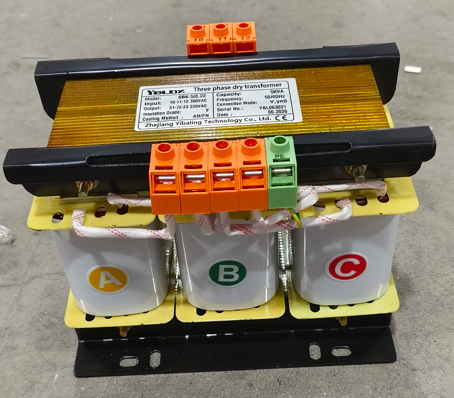

Qu'est-ce qu'un transformateur sec triphasé SBK et pourquoi est-il important ?

UnTransformateur sec triphasé SBKest un transformateur d'isolement basse tension refroidi par air conçu pour les applications où une alimentation propre et stable est requise — et où les transformateurs remplis d'huile ne conviennent tout simplement pas.

Contrairement aux transformateurs immergés dans l’huile, le SBK n’utilise aucune isolation liquide. Ses enroulements sont refroidis par la circulation naturelle de l'air et l'ensemble de l'unité est conçu pour fonctionner de manière propre, silencieuse et sûre : pas de fuite, pas de risque d'incendie, pas d'entretien d'huile.

Pourquoi est-ce important ?

Parce que les équipements industriels modernes (machines CNC, lignes de production automatisées, dispositifs médicaux, systèmes de communication) sont sensibles à la qualité de l'énergie et sont souvent installés dans des endroits intérieurs et restreints où une fuite d'huile dans un transformateur serait un désastre.

Le SBK se situe entre l'alimentation et la charge, augmentant ou diminuant la tension, isolant les équipements sensibles du bruit du réseau et fournissant une source d'alimentation stable et fiable qui maintient la production sans interruption.

En bref : il fournit une énergie propre et silencieuse partout où vous en avez besoin : à l'intérieur, à l'extérieur, dans votre armoire de commande ou à côté de vos machines.

Comment unTransformateur de type sec triphasé SBKTravaux

Le principe est simple, mais c'est la construction qui rend le SBK spécial.

Étape 1 – Le noyau

Le noyau magnétique est constitué de tôles d'acier au silicium laminées à froid, empilées selon une disposition en escalier. Cela réduit le courant magnétisant et aucune perte de charge, conférant au transformateur son rendement élevé.

Étape 2 – Les bobinages

Des enroulements en cuivre ou en aluminium de haute qualité sont enroulés autour du noyau. Le côté basse tension utilise des enroulements en feuille ou en couche pour gérer des courants plus élevés ; le côté haute tension utilise des enroulements cylindriques pour une meilleure distribution de tension.

Étape 3 – Isolement

Les enroulements primaire et secondaire sont électriquement séparés. Transferts de puissance à travers le champ magnétique – pas de connexion directe. Cela empêche les surtensions, les harmoniques et les défauts à la terre d'atteindre votre équipement.

Étape 4 – Refroidissement

Le refroidissement est un air naturel. Pas de ventilateurs, pas de pompes, pas de pièces mobiles. Le transformateur dissipe la chaleur à travers ses surfaces de noyau et d'enroulement, ce qui le rend fiable et sans entretien.

Étape 5 – Boîtier optionnel

Les transformateurs SBK se déclinent en deux configurations principales :

Taper ouvert — pour installation à l'intérieur d'armoires ou dans des zones à accès restreint

Taper protégé — équipé d'un boîtier en acier pour plus de sécurité et de protection

Étape 6 – Surveillance

Les accessoires en option incluent des voltmètres, des ampèremètres, des contrôleurs de température et des roues pour les installations portables .

Le résultat : une source d'alimentation propre, fiable, nécessitant peu d'entretien et fonctionnant silencieusement, année après année.

Tapers courants et évaluations deTransformateurs SBK

Les transformateurs SBK couvrent une large gamme de capacités, ce qui les rend adaptés à tout, des petites machines-outils aux grandes installations industrielles.

Plage de capacité :

Triphasé : 1kVA – 3000kVA

Configurations standards :

Fonctionnalité	Possibilités
Fréquence	50 Hz / 60 Hz (double évaluation)
Tension d'entrée	Jusqu'à 1 000 V — standard 380 V, 400 V, 415 V
Tension de sortie	Personnalisable — 220 V, 200 V, 110 V, etc.
Groupe de connexion	Y/△, △/Y, DYN11
Classe d'isolation	Classe F (155°C) ou Classe H (180°C)
Efficacité	≥98 %
Enceinte	Taper ouvert ou protégé (IP00 – IP20)
Vie de conception	30 ans

Combinaisons de tension typiques :

Saisir	Sortir	Application
380V	380 V (1:1)	Isolation uniquement – ​​protection contre le bruit
380V	220V	Réduisez-vous pour les équipements importés ou classés 220 V
380V	200V	Conversion de tension pour les équipements japonais
380V	110V	Descendez pour les circuits de commande ou l'éclairage

PourquoiTransformateurs secs triphasés SBKMatière

Parce que l’énergie propre n’est pas un luxe : c’est une condition nécessaire à un fonctionnement industriel fiable.

Voici ce qui fait du SBK un choix privilégié pour les installations modernes :

1. Isolation électrique

Le SBK sépare votre équipement du réseau, bloquant :

Surtensions et transitoires

Harmoniques et bruit haute fréquence

Défauts à la terre et courants de fuite

2. Faibles pertes et rendement élevé

Une efficacité de 98 % ou plus signifie moins d'énergie gaspillée, des coûts d'exploitation réduits et des besoins de refroidissement réduits.

3. Faible bruit

Le bruit de fonctionnement est généralement inférieur à 35-40 dB à un mètre – suffisamment silencieux pour une installation dans des espaces occupés sans traitement acoustique.

4. Pas d'huile, pas de fuite, pas de risque d'incendie

La conception de type sec élimine les fuites d'huile, les tests d'huile et le risque d'incendie associé aux transformateurs immergés dans l'huile. Cela le rend adapté aux installations intérieures, aux immeubles de grande hauteur et à d’autres endroits sensibles.

5. Longue durée de vie

Avec une durée de vie de 30 ans et des besoins d'entretien minimes, le SBK offre une excellente valeur à long terme.

6. Conversion de tension flexible

Le SBK peut convertir les tensions pour répondre à pratiquement toutes les exigences d'équipement, ce qui le rend idéal pour :

Équipement importé avec des exigences de tension non standard

Exporter des machines devant fonctionner sur des réseaux étrangers

Installations avec équipements à tension mixte

7. Personnalisable

Les transformateurs SBK peuvent être construits avec des tensions d'entrée/sortie, des groupes de connexion, des dispositions de prises, des boîtiers et des accessoires spécifiques, adaptés à votre application exacte.

8. Entretien facile

Sans huile, il n’y a pas d’échantillonnage d’huile, pas de filtration et pas d’appoint. Un nettoyage périodique de l'enceinte suffit généralement.

9. Large plage de fonctionnement

Le SBK fonctionne sur une large plage de températures ambiantes (-15°C à +45°C) et d'altitudes (jusqu'à 5 000 m avec déclassement approprié).

Choisir le bon transformateur SBK

La sélection d'un transformateur SBK est simple mais nécessite une attention particulière à quelques détails clés.

Étape 1 — Déterminez votre charge

Additionnez la consommation électrique de tous les équipements qui seront connectés. Incluez l’expansion future – généralement une marge de 20 à 30 %.

Valeurs standard SBK : 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA et jusqu'à 3000kVA sur demande. Étape 2 : Spécifiez les tensions d'entrée et de sortie

Facteur	Questions à poser
Tension d'entrée	Quelle est l'offre de votre site ? 380 V ? 400 V ? 415V ?
Tension de sortie	De quelle tension votre équipement a-t-il besoin ?
Robinets	Avez-vous besoin d'ajustements de prise (± 5 %) pour la variation de tension de ligne ?
Groupe de connexion	DYN11 est courant – mais vérifiez la configuration requise de votre système

Étape 3 — Choisissez la classe d'isolation

Classe d'isolation	Température maximale	Recommandé pour
Classe F	155°C	Applications industrielles générales – les plus courantes
Classe H	180°C	Environnements à haute température, charges continues lourdes

Étape 4 — Sélectionnez le type de boîtier

Taper	Description	Quand choisir
Ouvrir	Pas de boîtier, enroulements exposés	Installation dans des locaux électriques verrouillés et à accès restreint
Protégé	Boîtier en acier	Installation intérieure générale – choix standard
Avec roues	Version mobile et portable	Installations temporaires, bancs d'essai, ateliers aux agencements évolutifs

Étape 5 — Vérifiez l'environnement d'installation

Condition	Exigence
Altitude	≤2 000 m (standard), jusqu'à 5 000 m avec déclassement
Température ambiante	-15°C à +45°C
Humidité	≤90 % (sans condensation)
Atmosphère	Pas de gaz corrosifs, de poussières conductrices ou de substances explosives
Vibration	Pas de vibrations ou d'impacts importants

Étape 6 — Vérifier les normes de sécurité

Vérifiez que le transformateur est conforme aux normes en vigueur :

VDE0550

CEI439

JB5555

GB226

ISO9001

CE

Pensées finales

Le transformateur sec triphasé SBK n’est pas le composant le plus glamour d’un système électrique industriel. Il ne dispose pas d'écran tactile ni de connexion sans fil.

Mais il fait une chose très bien : il fournit une alimentation propre, stable et fiable, silencieusement, efficacement et avec un minimum d’entretien.

À une époque où les lignes de production sont de plus en plus automatisées et les équipements de plus en plus sensibles à la qualité de l'énergie, le transformateur SBK est la base silencieuse qui permet à tout de fonctionner. Ce n'est pas le héros de l'histoire. C'est la scène sur laquelle se produisent les héros.
