Les défis du « démarrage en douceur » des équipements lourds ?

Dans des industries telles que les mines, les matériaux de construction, la métallurgie et le génie chimique, il existe un type d'équipement « difficile à manipuler » :

Convoyeurs à bande, palans, concasseurs et grands ventilateurs robustes.

Ces appareils partagent un problème commun : un démarrage extrêmement difficile.

Au démarrage du moteur, le courant instantané atteint 6 à 8 fois la valeur nominale, faisant baisser la tension du réseau. La courroie d'entraînement grince sous tension et les réducteurs subissent un couple d'impact massif. Avant même que l’équipement ne commence à fonctionner, il subit des dommages.

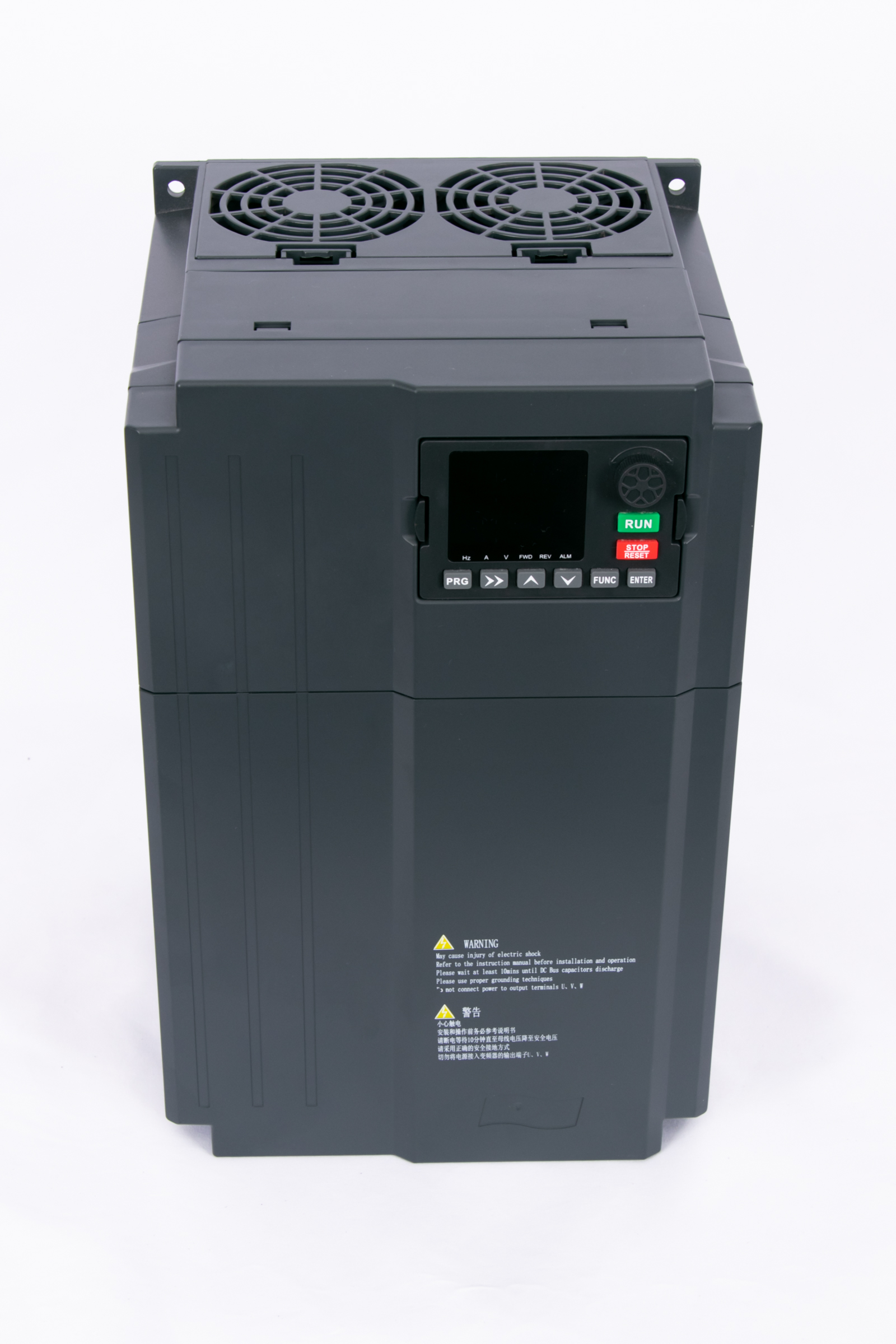

Convertisseurs de fréquence vectoriels robustessont spécialement conçus pour résoudre ce problème.

Quels problèmes résolvent-ils ?

Les convertisseurs de fréquence ordinaires peuvent ajuster la vitesse mais sont inadaptés aux démarrages intensifs. Soit ils manquent de couple suffisant pour faire tourner le moteur, soit ils se déclenchent en raison des fluctuations de charge une fois en marche.

Capacités de base des convertisseurs de fréquence vectoriels robustes Yibaling

Couple élevé basse fréquence : fournit un couple nominal supérieur à 150 % à des vitesses aussi basses que 0,5 Hz. L'équipement démarre à pleine puissance, sans calage.

Forte capacité de surcharge

Gère les changements soudains de charge sans générer de défaut. Un concasseur se coince sur un rocher ? Un convoyeur à bande démarre en montée avec une pleine charge ? Il grogne et continue.

Démarrage/arrêt en douceur

Vous pouvez étendre le temps de rampe de zéro jusqu'à une heure. Pas de secousse, pas de choc. Les courroies ne cassent pas, les dents des engrenages ne s’écaillent pas.

Synchronisation maître-esclave

Lorsque vous avez deux moteurs entraînant la même machine – comme un long convoyeur à bande avec un moteur de tête et un moteur de queue – cet appareil maintient leurs charges équilibrées. Dans une différence de 5%. Plus aucun moteur ne transpire pendant que l’autre tourne en roue libre.

En bref : tout équipement difficile à démarrer, lourdement chargé ou sensible aux chocs est une application idéale.

Force technique

Convertisseurs de fréquence vectoriels robustes Yibalingne sont pas simplement des "convertisseurs génériques avec un nouveau boîtier". Spécifications clés :

Technologie de contrôle vectoriel : véritable contrôle vectoriel en boucle fermée/ouverte (pas un simple contrôle V/F), régulant avec précision le flux et le couple du moteur.

Couple élevé basse fréquence : couple nominal de 150 % à 0,5 Hz pour un démarrage intensif sans décrochage.

Capacité de surcharge : 150 % du courant nominal pendant 60 secondes, 200 % du courant nominal pendant 3 secondes (en fonction du modèle) pour gérer les changements soudains de charge.

Synchronisation maître-esclave : réseau de communication fibre optique/haut débit pour l'équilibrage de puissance multi-convertisseur (erreur ≤ 5 %).

Protection complète : surtension, sous-tension, surintensité, court-circuit, perte de phase, surchauffe, protection contre le décrochage du moteur, etc.

Interfaces de communication : Norme RS485 (Modbus) ; Profinet, EtherNet/IP en option pour une intégration facile du contrôle central.

Composants haut de gamme : réacteurs en cuivre pur, modules IGBT de haute qualité et revêtement triple résistance, conçus pour un fonctionnement intensif à long terme.

PourquoiLes équipements lourds nécessitent des convertisseurs vectoriels

Les convertisseurs de commande V/F ordinaires subissent une chute de tension excessive aux basses fréquences, ce qui entraîne un couple insuffisant. Ils provoquent des faiblesses à basse vitesse et des blocages au démarrage dans les applications lourdes.

Le contrôle vectoriel est différent : il divise le courant du moteur en deux composants : le courant magnétisant (génère un champ magnétique, le « squelette ») et le courant de couple (génère un couple, le « muscle »). Ceux-ci sont régulés indépendamment, conservant une « puissance musculaire » suffisante même à basse vitesse.

Un cas réel

Une usine de préparation de charbon exploitait un convoyeur à bande de plus d'un kilomètre de long avec une dénivellation importante, nécessitant fréquemment un démarrage intensif en montée. Le convertisseur précédent calait souvent ou se déclenchait en cas de surcharge.

Après être passé au convertisseur de fréquence vectoriel robuste Yibaling :

Augmentation de couple à basse fréquence – paramètres sélectionnés pour correspondre à la charge réelle

Synchronisation maître-esclave : les moteurs de tête et de queue fonctionnent ensemble, pas les uns contre les autres

Qu'est-ce qui a changé ?

Le tapis démarre à chaque fois, même en montée à pleine charge. Plus besoin de tergiverser, plus besoin de « réessayer ».

La tension de la courroie a chuté d'environ 30 %. Moins de traction signifie que les rouleaux et les rouleaux durent plus longtemps.

Le courant reste stable. Les deux moteurs se partagent le travail de manière égale : plus un moteur ne se tue pendant que l’autre tourne en roue libre.

Un opérateur l'a exprimé ainsi :

"Avant, chaque fois que j'appuyais sur le bouton de démarrage, je retenais mon souffle. Maintenant ? J'appuie simplement dessus. La machine fait son travail."

Quelques éléments à prendre en compte lors du choix

Correspondance de puissance – faites correspondre le convertisseur au moteur. Pour les travaux lourds, prenez une taille au-dessus. Vous vous remercierez plus tard.

Type de charge : s'agit-il d'un couple constant (convoyeurs, palans) ou d'un couple variable (ventilateurs, pompes) ? Ils ont besoin d’une réflexion différente.

Fréquence de démarrage – si vous démarrez et arrêtez toute la journée, laissez-vous une certaine marge.

Environnement – ​​chaud, poussiéreux, humide ? Choisissez le bon indice de protection.

Précision du contrôle : avez-vous vraiment besoin d'une boucle fermée et d'un encodeur ? Parfois oui. Parfois, c'est un coût supplémentaire dont vous n'avez pas besoin.
