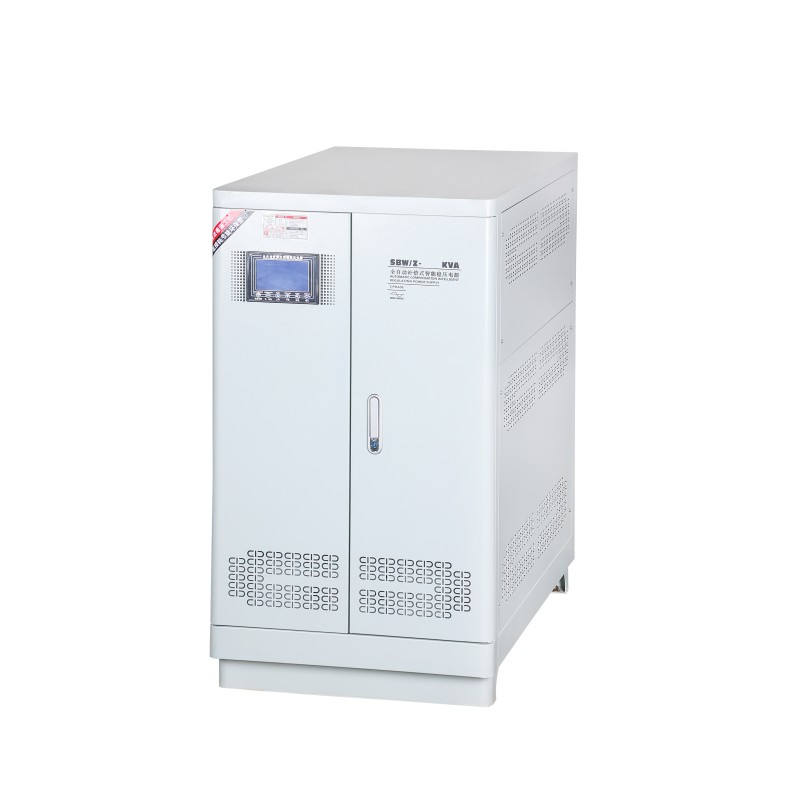

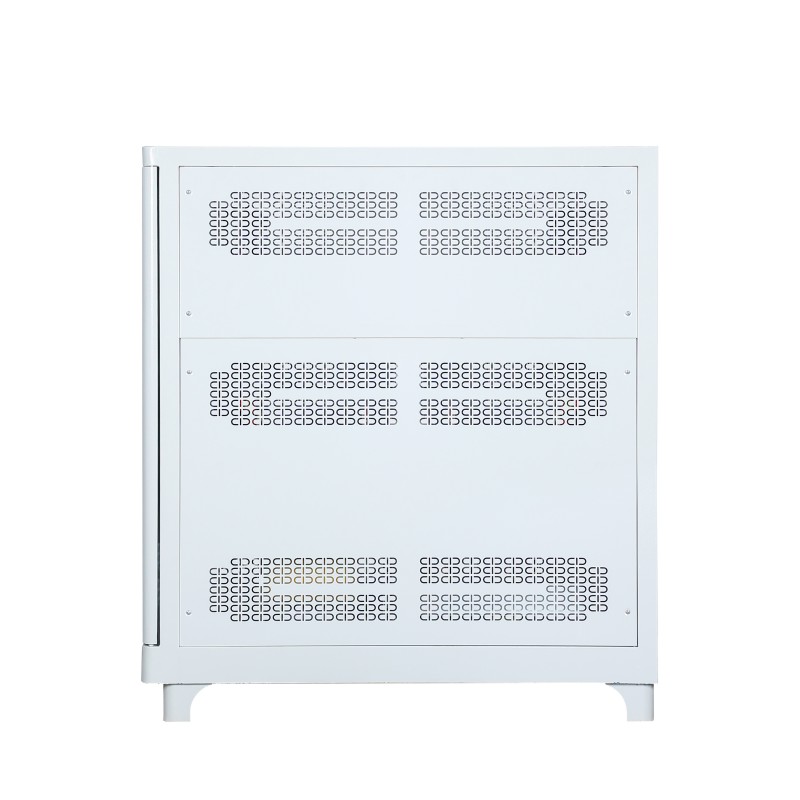

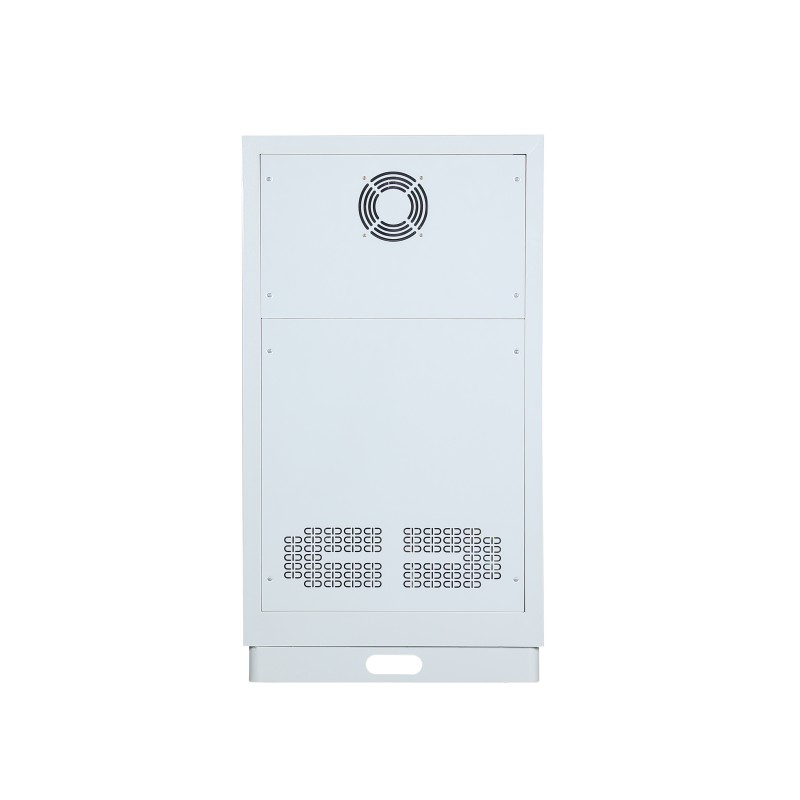

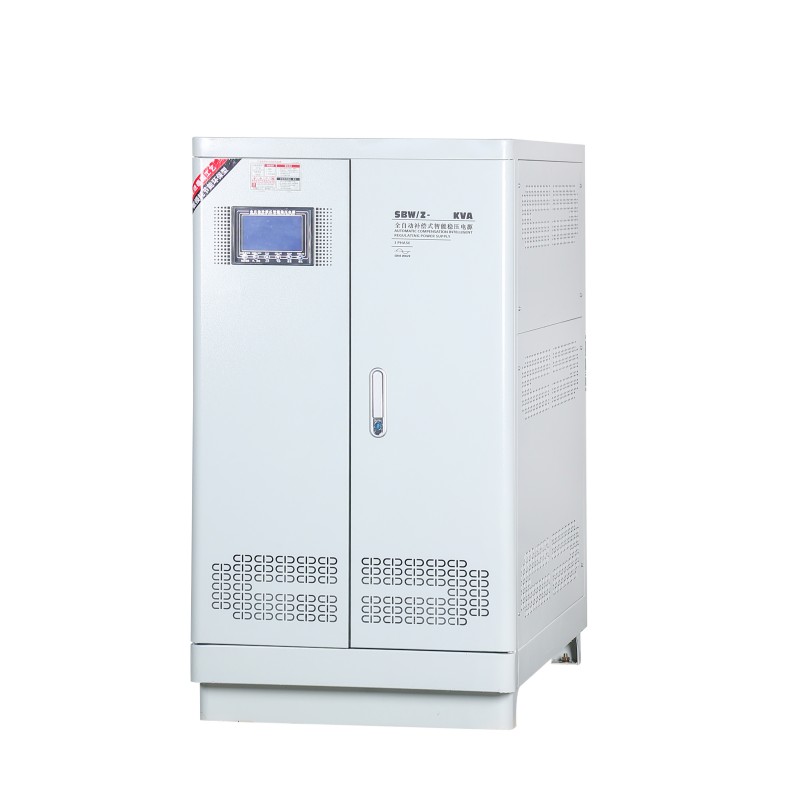

Stabilisateur de tension servo SBW

Le stabilisateur de tension servo SBW est le correcteur de tension précis des systèmes électriques industriels. Le principe de base est basé sur la structure d'asservissement électromécanique classique : en surveillant en permanence la tension de sortie, il entraîne le servomoteur précis pour déplacer en douceur le balai de charbon sur l'enroulement de l'autotransformateur, obtenant ainsi une compensation de tension continue et linéaire.
Ce principe de fonctionnement lui confère trois avantages fondamentaux : la sortie est une onde sinusoïdale pure et aucune pollution harmonique n'est générée. Dans le même temps, le régulateur de tension présente également une résistance aux chocs extrêmement forte, capable de résister facilement à des impacts de courant instantanés importants tels que le démarrage d'un moteur ; la structure est fiable, la maintenance est simple et le temps d'arrêt moyen est long.

Le régulateur de tension servo SBW a la fonction de réglage triphasé indépendant, ce qui peut résoudre efficacement le problème du déséquilibre triphasé dans le réseau électrique. Dans le même temps, la nouvelle génération de modèles intelligents intègre des interfaces de contrôle numérique, de surveillance de l'état et de communication, tout en conservant la fiabilité classique, réalisant une mise à niveau intelligente.
En tant qu'équipement durable de qualité industrielle, ce produit est largement utilisé dans les usines, les mines, les laboratoires et d'autres scénarios présentant de graves fluctuations de tension et des propriétés de charge complexes (telles que les moteurs et les machines à souder étant majoritaires), et constitue la pierre angulaire de l'alimentation pour assurer le fonctionnement stable des équipements clés.

La personnalisation du stabilisateur de tension servo SBW

1. Confirmez les informations de base

Tension d'entrée/sortie: valeur nominale et plage de fluctuation (par exemple, entrée 380 V ± 25 %, la sortie doit être stable à 380 V ± 1 %).

Caractéristiques de charge: type de charge (groupe moteur, four, instrument de précision, etc.), puissance totale, méthode de démarrage et puissance de chaque moteur (calcul du courant d'impact).

Environnement particulier: lieu d'installation (intérieur/extérieur), altitude, température ambiante, humidité, présence importante de poussière, de gaz corrosifs ou risque d'inflammabilité et d'explosivité.

Fonctions de base: précision de stabilisation de tension (±1%, ±0,5%), vitesse de réponse, exigences d'efficacité.

Fonctions spéciales: si un réglage indépendant triphasé est requis, fonction de dérivation (manuel/automatique)

2. Confirmation du programme

Selon vos besoins, nous émettrons une « Lettre de confirmation détaillée du schéma technique du stabilisateur de tension servo SBW », dont le contenu principal comprend :

Schéma électrique et dessin d'assemblage: montrant clairement la disposition interne, les interfaces et les dimensions.

Liste des spécifications des composants de base:

Transformateur de compensation: matériau de base (tel qu'une tôle d'acier au silicium de haute qualité), matériau d'enroulement (cuivre sans oxygène), qualité d'isolation.

Système d'asservissement: marque et spécifications du moteur et du pilote, degré de précision.

Noyau de contrôle: modèle et type de DSP/PLC, vitesse d'échantillonnage.

Dispositifs de protection: marques et spécifications des disjoncteurs, contacteurs, etc.

Engagement de performance: marquage clair des indicateurs clés tels que la précision de stabilisation de la tension, le temps de réponse, la capacité de surcharge, l'efficacité, etc.

3. Production personnalisée

Une fois le contrat signé, entrez dans l’étape de fabrication principale. Les processus clés comprennent :

Fabrication: utilisez des tôles d'acier au silicium de haute qualité et des fils de cuivre sans oxygène pour le bobinage, et subissez un traitement d'imprégnation sous vide (VPI) pour garantir l'isolation, l'étanchéité à l'humidité et la dissipation thermique.

Traitement des structures mécaniques: tôlerie d'ébénisterie, soudure, peinture. Installation précise et débogage des rails d'asservissement et des mécanismes de transmission.

Montage et câblage électrique: assemblage standard du circuit principal et du circuit de commande, garantissant un câblage et une fiabilité standard.

Gravure de programme et débogage du système de contrôle: sur la base des fonctions personnalisées, écrivez des algorithmes de contrôle dédiés et effectuez un débogage préliminaire.

FAQ

Q : Pourquoi le stabilisateur de tension servo SBW est-il particulièrement adapté à l'alimentation des moteurs ? Cela peut-il résoudre le problème du démarrage du moteur ?

Choc anti-démarrage: Le courant de démarrage du moteur peut atteindre 5 à 7 fois la valeur nominale. Les composants de puissance électromagnétiques peuvent facilement résister à ce choc sans se déclencher ni s'endommager comme le régulateur de tension électronique grâce à la protection contre les surintensités.

Assurer une augmentation de la tension de démarrage: Au moment du démarrage du moteur, il peut rapidement compenser la chute de tension de ligne provoquée par le courant important, fournissant une tension aux bornes suffisante pour le moteur et assurant son démarrage en douceur.

Tension de fonctionnement stable: Régulation continue de la tension pendant le fonctionnement, évitant les fluctuations de tension qui provoquent une surchauffe du moteur ou un couple insuffisant.

Q : À quoi sert la fonction « réglage indépendant triphasé » du stabilisateur de tension servo SBW ? Quand est-ce nécessaire ?

R : Il s’agit d’une fonction nécessaire pour résoudre le déséquilibre de tension triphasé.

Fonction: Les systèmes de régulation de tension des phases A, B et C fonctionnent indépendamment, compensant la tension de leurs phases respectives. Même si l'entrée des trois phases est gravement déséquilibrée (comme une différence de plus de 20 V), la sortie peut toujours maintenir un équilibre parfait.

Scénarios requis: Lorsque votre charge contient des appareils monophasés (tels que de grands fours monophasés, des machines à souder) ou que la répartition des charges monophasées est extrêmement inégale, un déséquilibre important se produira à la sortie du réseau ou du transformateur. Si la fonction de division du servo-stabilisateur de tension SBW n'est pas utilisée, certaines phases auront une tension excessivement élevée, provoquant des dommages à l'équipement, tandis que d'autres auront une tension insuffisante et seront incapables de fonctionner. Cette fonction est cruciale pour les machines CNC, les centres d'usinage de précision et les clusters de serveurs.
