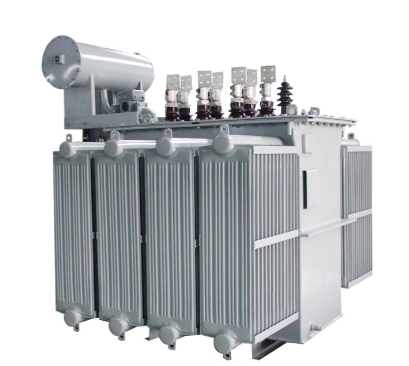

Qu'est-ce qu'un transformateur de distribution S11 et pourquoi est-il important ?

Un transformateur de distribution S11 est un transformateur de distribution triphasé immergé dans l'huile conçu pour abaisser la puissance moyenne tension (généralement 10 kV ou 6 kV) jusqu'aux niveaux basse tension utilisés par les usines, les bâtiments et les communautés. Disponible en version entièrement scellée et en réservoir conservateur, il s'agit d'une mise à niveau directe de l'ancienne série S9, offrant des pertes moindres et une meilleure économie de fonctionnement.

Qu’est-ce qui différencie le S11 des modèles précédents ?

Par rapport à la série S9, le S11 réduit les pertes à vide d'environ 30 % et le courant à vide de 50 à 70 %. Ce n'est pas une petite amélioration : c'est une différence significative dans les coûts d'exploitation, jour après jour, année après année.

Pourquoi est-ce important ?

Parce que les transformateurs ne dorment pas. Ils fonctionnent 24 heures sur 24, 365 jours par an. Un transformateur qui gaspille moins d’énergie au ralenti permet d’économiser de l’argent chaque jour. Sur une durée de vie de 20 à 30 ans, ces économies représentent un chiffre substantiel.

En bref : le S11 offre la fiabilité d'un transformateur immergé dans l'huile avec un rendement nettement meilleur que les modèles qu'il a remplacés.

Comment unTransformateur de distribution S11Travaux

Le principe de fonctionnement est l'induction électromagnétique, comme n'importe quel transformateur, mais le S11 présente plusieurs améliorations de conception qui améliorent l'efficacité et la fiabilité.

Étape 1 – Le noyau

Le noyau est fabriqué à partir d'acier au silicium à grains orientés laminé à froid de haute qualité, assemblé avec une structure de joint à recouvrement entièrement en onglet à 45°. Cette conception minimise la résistance magnétique et les pertes par courants de Foucault. Certains modèles utilisent un noyau enroulé construit avec un équipement spécialisé, créant un circuit magnétique fermé sans joints bout à bout, ce qui réduit encore les pertes et le bruit.

Étape 2 – Les bobinages

Le transformateur utilise des enroulements en cuivre avec une isolation améliorée et des matériaux pour les parties actives. La structure de support de la bobine est conçue pour une grande stabilité, améliorant ainsi la fiabilité opérationnelle.

Étape 3 – Le réservoir scellé

Au lieu d’un réservoir conservateur traditionnel, de nombreux modèles S11 utilisent un réservoir d’huile ondulé de construction entièrement scellée. Les ondulations se dilatent et se contractent avec les changements de température de l'huile, compensant automatiquement la variation de volume. Cela signifie que l'huile est définitivement scellée à l'abri de l'air, empêchant ainsi la pénétration de l'humidité et ralentissant l'oxydation de l'huile.

Étape 4 – Refroidissement

Le refroidissement est ONAN — Oil Natural Air Natural. Pas de ventilateurs, pas de pompes, pas de pièces mobiles supplémentaires. Le transformateur s'appuie sur la convection naturelle à travers les parois ondulées du réservoir pour dissiper la chaleur.

Le résultat : un transformateur qui fonctionne efficacement, reste étanche et nécessite un entretien minimal.

Types et valeurs nominales courants des transformateurs S11

La série S11 est disponible dans une large plage de capacités, généralement de 10 kVA à 2 500 kVA.

PourquoiTransformateurs de distribution S11Matière

Parce qu'un transformateur qui gaspille moins d'énergie et dure plus longtemps est un transformateur qui permet d'économiser de l'argent.

Voici ce qui fait du S11 un choix solide pour les réseaux de distribution :

1. Réduction sans perte de charge

Le noyau étagé et l'acier au silicium de haute qualité ne réduisent aucune perte de charge d'environ 30 % par rapport à la série S9. Pour un transformateur qui fonctionne 24h/24 et 7j/7, c'est une économie réelle et mesurable.

2. Courant à vide réduit

Le courant à vide est réduit de 50 à 70 %, améliorant ainsi le facteur de puissance et réduisant les pertes en amont.

3. Construction entièrement scellée

Le réservoir ondulé est entièrement scellé : pas de reniflard, pas de conservateur. L'huile n'entre pas en contact avec l'air, ce qui signifie que l'huile isolante vieillit plus lentement, préservant ainsi sa rigidité diélectrique pendant toute la durée de vie du transformateur.

4. Réduire le bruit

Les niveaux de bruit sont réduits de 5 à 10 dB par rapport aux conceptions précédentes, ce qui rend le S11 plus adapté à une installation à proximité de zones résidentielles.

5. Longue durée de vie

L'huile étant protégée de l'air et de l'humidité, le système d'isolation du transformateur se dégrade plus lentement. Le S11 est conçu pour 20 à 30 ans de service avec un minimum d'entretien.

6. Faible entretien

Pas de prélèvement d'huile, pas d'appoint, pas d'entretien du conservateur. La conception entièrement étanche signifie que l’entretien de routine se limite largement au nettoyage externe et à l’inspection périodique.

7. Large gamme d'applications

Les transformateurs S11 conviennent aux usines, aux mines, aux usines pétrochimiques, à la distribution industrielle et agricole, ainsi qu'aux applications d'alimentation et d'éclairage.

Choisir le bon transformateur S11

La sélection d'un transformateur S11 nécessite d'adapter la capacité, la tension et les conditions environnementales à votre application.

Étape 1 — Déterminez votre charge

Additionnez la consommation électrique de tous les équipements qui seront connectés. Appliquez une marge de sécurité, généralement de 20 à 30 % pour une expansion future.

Calibres standards S11 : 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA.

Étape 2 — Spécifiez les tensions primaires et secondaires

Étape 3 — Choisissez le groupe de connexion

Dyn11 — recommandé pour la plupart des applications. La connexion haute tension triangle fournit un chemin pour les courants harmoniques et améliore la capacité de court-circuit.

Yyn0 — plus simple, mais moins adapté aux charges déséquilibrées.

Étape 4 — Vérifiez l'environnement d'installation

Étape 5 — Considérez le type de réservoir

Entièrement scellé (réservoir ondulé) — recommandé pour la plupart des applications. Pas de contact huile-air, vieillissement de l’huile plus lent, entretien minimal.

Réservoir conservateur — conception traditionnelle avec conservateur d'huile et reniflard. Nécessite des contrôles et un entretien périodiques du niveau d’huile.

Étape 6 — Confirmer les accessoires de protection

Pour les applications critiques, pensez à :

Relais de gaz et dispositif de décompression (pour les unités plus grandes)

Moniteur de température avec contacts d'alarme à distance

Relais Buchholz pour la détection de défauts

Pensées finales

Le transformateur de distribution immergé dans l'huile S11 représente une amélioration significative de l'efficacité par rapport aux modèles S9 et S10 précédents. Avec une perte de charge réduite d'environ 30 % et un courant de charge réduit de 50 à 70 %, il offre des coûts d'exploitation inférieurs et une meilleure fiabilité que les modèles qu'il a remplacés.

Ce qui rend le S11 particulièrement pratique, c'est sa construction entièrement étanche. En isolant l'huile de l'air et de l'humidité, la conception du réservoir scellé ralentit le vieillissement de l'huile, prolonge la durée de vie de l'isolation et élimine pratiquement l'entretien de routine. Pour les installations extérieures dans des endroits éloignés, cela constitue un avantage significatif.

Le S11 n'est pas le transformateur le plus récent du marché. Son efficacité a été remplacée par les modèles S13, S20 et plus récents. Mais il reste un outil éprouvé, fiable et rentable pour des millions d’installations dans le monde.

Pour les projets où le budget et la fiabilité sont importants (mise à niveau d'un ancien transformateur, remplacement d'une unité défaillante ou construction d'un nouveau réseau de distribution avec des contraintes de coûts réalistes), le S11 reste un choix solide et judicieux.

Il ne présente pas les pertes les plus faibles de tous les transformateurs jamais fabriqués. Mais ses pertes sont nettement inférieures à celles du S9 qu’il a remplacé, et cette différence apparaît sur la facture d’électricité, mois après mois, année après année.
