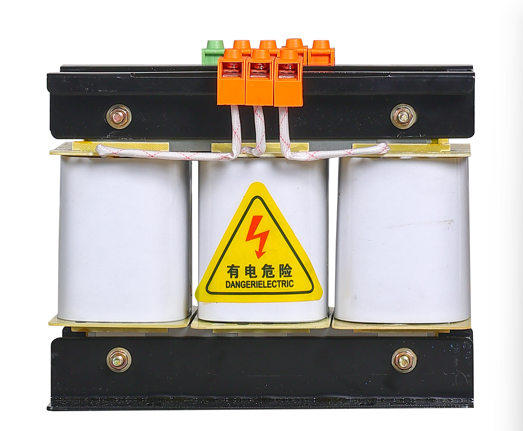

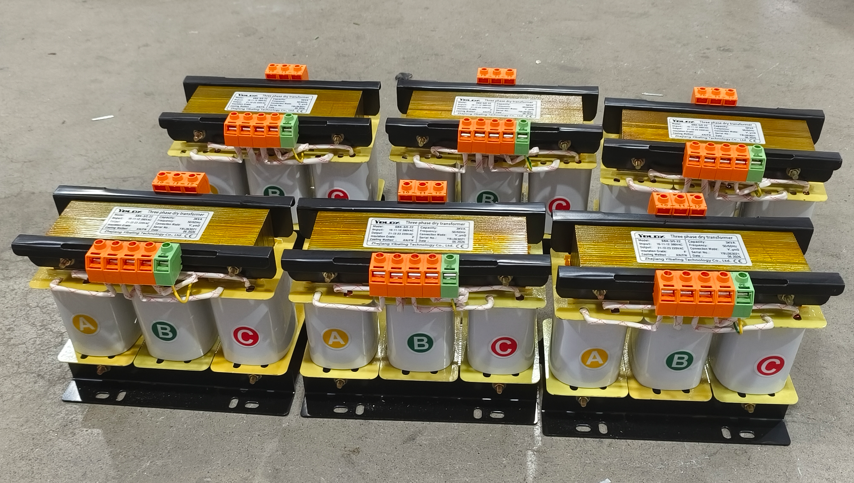

Qu'est-ce qu'un transformateur de contrôle SBK et pourquoi est-il important ?

Un transformateur de commande SBK est un transformateur triphasé de type sec conçu spécifiquement pour alimenter les circuits de commande, les panneaux de relais, les systèmes PLC et les équipements auxiliaires dans les environnements industriels.

Son rôle n’est pas d’alimenter des moteurs ou des éléments chauffants. Son rôle est d'alimenter le « cerveau » de la machine — l'automate, les contacteurs, les relais, les indicateurs, les capteurs — avec une alimentation propre, stable et isolée.

Pourquoi est-ce important ?

Parce que les circuits de commande sont sensibles. Une chute de tension momentanée qu'un moteur ignorerait peut provoquer un problème avec un automate, un contacteur qui vibre ou un capteur qui donne une fausse lecture. Dans une chaîne de production, cela signifie des pièces au rebut, des temps d'arrêt et des problèmes de dépannage.

Le transformateur de contrôle SBK isole le circuit de contrôle du bus d'alimentation principal, filtre le bruit et fournit une alimentation en tension dédiée et stable sur laquelle le système de contrôle peut compter.

En bref : il fait fonctionner le cerveau de la machine pendant que ses muscles font le gros du travail.

Comment unTransformateur de contrôle SBKTravaux

Le principe est simple, mais l'application est spécifique.

Étape 1 – Saisie

L'enroulement primaire se connecte à l'alimentation principale – généralement 380 V, 400 V ou 415 V triphasé. Il peut comporter plusieurs prises pour s'adapter aux variations de tension de ligne.

Étape 2 – Isolement

L'enroulement secondaire est électriquement séparé du primaire. Il n'y a pas de connexion directe. La puissance est transférée à travers un champ magnétique. Cela empêche le bruit, les surtensions et les défauts à la terre d'atteindre le circuit de commande.

Étape 3 – Sortie

L'enroulement secondaire produit la tension dont le système de contrôle a besoin – souvent 220 V, 110 V ou 24 V CA. Certains transformateurs SBK ont plusieurs enroulements secondaires pour différentes tensions de commande à partir d'une seule unité.

Étape 4 – Approvisionnement dédié

La sortie alimente le panneau de commande : alimentation de l'automate, bobines de relais, bobines de contacteur, voyants lumineux et tout autre équipement de commande ou auxiliaire.

Étape 5 – Conçu pour fonctionner en continu

Les circuits de commande sont toujours activés. Le SBK est conçu pour un service continu : faible élévation de température, faible bruit et longue durée de vie à pleine charge.

Le résultat : une alimentation propre, stable et dédiée pour le système de contrôle de la machine.

Tapers courants deTransformateurs de contrôle SBK

Les transformateurs de contrôle SBK sont disponibles en plusieurs configurations.

La version multitension blindée est la spécification la plus courante pour les systèmes de contrôle industriels de moyenne à grande taille.

PourquoiTransformateurs de contrôle SBKMatière

Parce que la panne de machine la plus coûteuse est celle qui aurait pu être évitée grâce à une meilleure puissance.

Voici ce qu'un transformateur de contrôle SBK offre, ce que les alimentations ordinaires ne peuvent pas offrir :

1. Isolation électrique

Le circuit de commande est physiquement séparé du bus d'alimentation principal. En cas de court-circuit d'un enroulement de moteur, la surtension s'arrête au niveau du transformateur. Le système de contrôle continue de fonctionner.

2. Stabilité de la tension

Même lorsque l'alimentation principale chute ou augmente, le transformateur de commande maintient la tension de sortie dans une plage étroite. Les automates et les relais ne vibrent pas et ne tombent pas en panne.

3. Suppression du bruit

Les VFD, contacteurs et alimentations à découpage génèrent du bruit haute fréquence. La construction d'enroulement du SBK et le bloc de blindage en option empêchent le bruit d'atteindre le circuit de commande.

4. Élimination de la boucle de masse

En fournissant un secondaire isolé, le SBK brise les boucles de masse qui provoquent des lectures erratiques des capteurs, des erreurs de communication et un comportement inexpliqué de l'équipement.

5. Point de fourniture unique

Un transformateur fournit toutes les tensions de commande. Pas d'alimentations multiples avec des références de masse différentes. Câblage plus simple, moins de points de défaillance, dépannage plus facile.

6. Longue durée de vie

Les transformateurs SBK sont construits pour un service continu. Le noyau et les enroulements sont de taille généreuse. L'isolation est généralement de classe F (155°C) ou de classe H (180°C). Ils fonctionnent cool et durent des décennies.

Sans transformateur de commande approprié, le système de commande de votre machine est à la merci du bus d'alimentation principal. Avec un seul, il fonctionne de manière prévisible et fiable.

Choisir le bonTransformateur de contrôle SBK

Choisir le bon transformateur de commande n’est pas compliqué, mais quelques erreurs peuvent provoquer des déclenchements intempestifs et un comportement erratique.

Étape 1 – Déterminez la charge

Répertoriez tous les appareils qui seront alimentés par le transformateur de commande :

Alimentation CPL (valeur VA)

Bobines de relais (hold-in VA)

Bobines de contacteur (VA scellées)

Voyants lumineux

Électrovannes

Capteurs et transmetteurs

Ajoutez les VA (et non les watts) de tous les appareils qui fonctionneront simultanément.

Étape 2 – Appliquer le facteur de service

Les transformateurs de commande sont dimensionnés différemment des transformateurs de puissance.

Étape 3 – Vérifiez le courant d’appel

Les contacteurs et les relais consomment beaucoup plus de courant lorsqu'ils se ferment que lorsqu'ils sont maintenus. Un transformateur suffisamment grand pour maintenir le courant peut se déclencher ou chuter de tension pendant la fermeture.

Règle générale : la capacité d'appel du transformateur doit être au moins 10 fois supérieure à la charge en régime permanent pendant les premiers cycles. La plupart des transformateurs SBK sont construits avec une marge d'appel suffisante, mais si vous avez de nombreux gros contacteurs, dimensionnez-les.

Étape 4 – Spécifier les tensions

Tension primaire – quelle est votre alimentation ? 380 V ? 400 V ? 415V ?

Tension(s) secondaire(s) : de quoi votre système de contrôle a-t-il besoin ? 220 V ? 110 V ? 24V ?

Étape 5 – Décidez du blindage

Étape 6 – Choisissez le type de boîtier

Cadre ouvert – Montage à l’intérieur d’un panneau de commande. Coût le plus bas.

Fermé – Montage autonome. Protège contre les contacts accidentels.

IP54 ou supérieur – Pour les environnements poussiéreux ou humides.

Étape 7 – Vérifiez les rapports de test du fabricant

Demandez au fournisseur :

Test de résistance d'isolement

Test de tenue diélectrique

Mesure de perte à vide

Test de régulation de tension

Pensées finales

Le transformateur de contrôle SBK n'est pas un composant "héros". Il ne dispose pas d'affichage clignotant ni de mise à jour logicielle. Mais essayez de faire fonctionner une machine sans cela, et vous le remarquerez immédiatement.

Il se trouve dans le coin du panneau de commande et fait tranquillement son travail, année après année. Il protège les appareils électroniques coûteux. Il maintient l'automate en marche lorsque le bus principal chute. Il bloque le bruit qui autrement provoquerait des arrêts aléatoires.

Si vous concevez un panneau de commande, construisez une machine ou mettez à niveau un système existant, le transformateur de commande SBK est l'un des composants les plus importants que vous spécifierez, même si personne n'en parle jamais.

Parce qu’une puissance de contrôle fiable n’est pas facultative. C’est la base d’une automatisation fiable.
