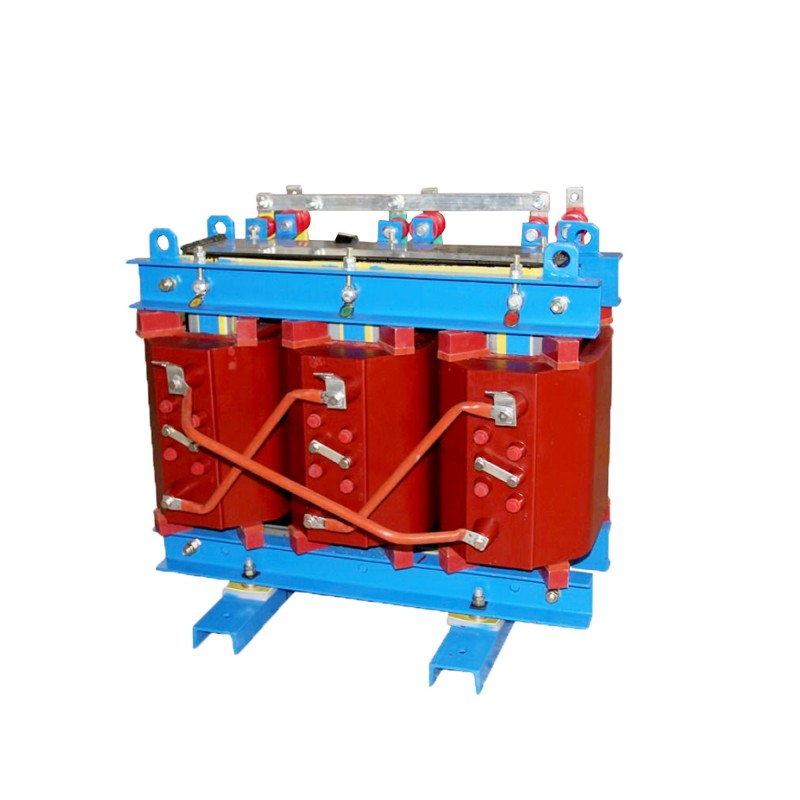

Transformateur de type sec SCB13

Le transformateur de type sec à isolation en résine SCB13 produit par Yibaling Company, comme indiqué dans son modèle, comporte un « S » pour trois phases, un « C » pour une structure d'isolation solide en résine moulée et un « B » pour l'enroulement réalisé par technologie de feuille.

L'intérieur du transformateur de type sec isolé en résine SCB13 utilise des tôles d'acier au silicium de haute qualité et l'extérieur est formé par moulage de résine sous vide. Cette conception entraîne non seulement des pertes à vide et en charge relativement faibles pendant le fonctionnement, mais permet également d'économiser une quantité considérable d'électricité sur le long terme, ce qui la rend très économique.

En même temps, il est ignifuge et résistant à l'humidité, ne nécessite presque aucun entretien quotidien, a une longue durée de vie, est sûr et respectueux de l'environnement, de sorte que le produit peut être directement installé dans des zones avec des charges électriques concentrées sans avoir besoin d'une sous-station dédiée supplémentaire, ce qui est très pratique.

Profil de l'entreprise

Matériaux de base

Le système matériel de base du transformateur de type sec SCB13 constitue la base physique permettant d'atteindre une efficacité énergétique nationale de première classe (efficacité 13) et une fiabilité élevée. L’ensemble du système est construit avec précision autour de deux objectifs majeurs : une économie d’énergie extrême et une isolation robuste.

Le noyaudoit utiliser des tôles d'acier au silicium orientées laminées à froid de très haute qualité (telles que 30ZH120 ou encore mieux 27), et grâce à un laminage par étapes et à un traitement précis, la perte à vide est réduite au minimum, ce qui est le facteur décisif pour atteindre le seuil d'efficacité énergétique.

Le bobinage utilise une feuille de cuivre sans oxygène à haute conductivité au lieu du fil émaillé traditionnel, réduisant considérablement la perte de charge avec une plus grande zone de dissipation thermique et de meilleures caractéristiques de courants de Foucault, et assurant une résistance aux courts-circuits.
La feuille de cuivre et les matériaux isolants intercalairessont placés dans un environnement sous vide poussé et entièrement coulés avec un composé de résine époxy de classe H de haute qualité, à faible viscosité et à haute conductivité thermique. Après durcissement, un isolant rigide résistant à l'humidité, à la poussière, aux fissures et intégré au conducteur est formé, qui constitue le noyau du fonctionnement à long terme sans entretien du transformateur de type sec SCB13.

De plus, des pièces d'isolation DMC résistantes aux températures élevées, des systèmes de contrôle de température intelligents (capteurs Pt100) et des coques en tôle d'acier de haute qualité constituent ensemble le système auxiliaire permettant d'assurer son fonctionnement stable.

Informations sur le produit

Informations sur le produit

Q : Qu’est-ce qu’un transformateur sec ?

R : Un transformateur sec est un transformateur électrique qui utilise des matériaux isolants solides au lieu de liquides, comme l'huile, pour isoler entre les enroulements et le noyau.

Q : Comment fonctionne un transformateur de type sec SCB13 ?

R : Il fonctionne sur le principe de l'induction électromagnétique, où un courant alternatif dans la bobine primaire induit un champ magnétique qui, à son tour, induit un courant dans la bobine secondaire.

Q : Quels sont les avantages de l’utilisation d’un transformateur de type sec SCB13 ?

R : Les transformateurs de type sec SCB13 sont plus sûrs en termes de risque d'incendie, plus faciles à entretenir, peuvent être plus compacts et conviennent à une utilisation en intérieur où l'huile n'est pas souhaitable.

Q : Les transformateurs de type sec SCB13 peuvent-ils être utilisés à l’extérieur ?

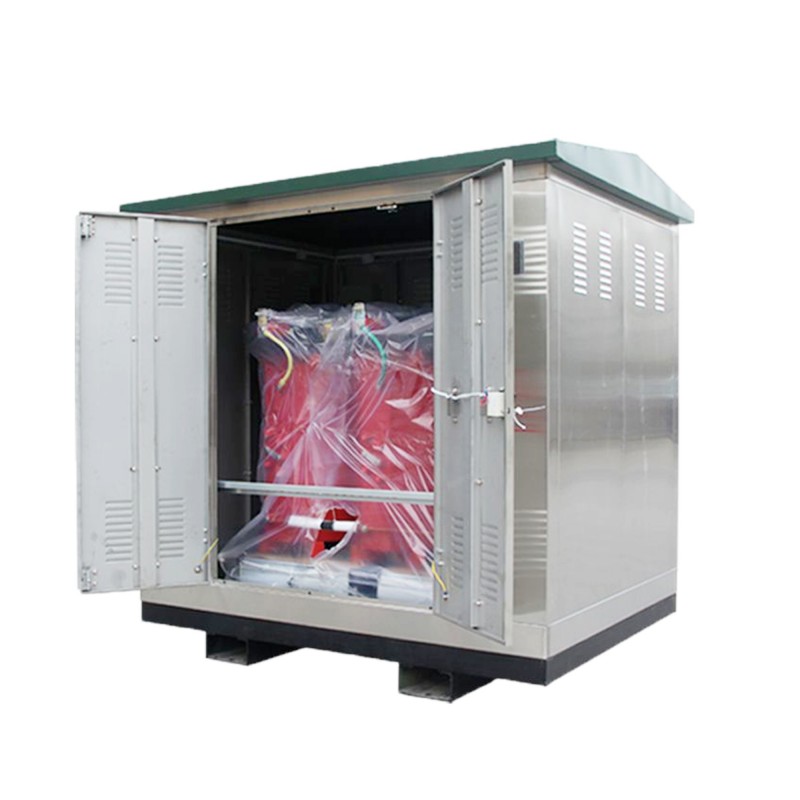

R : Oui, ils sont conçus pour une utilisation en extérieur et sont livrés avec des boîtiers résistants aux intempéries.

Q : Les transformateurs secs peuvent-ils gérer des charges fluctuantes ?

R : La plupart des transformateurs secs sont conçus pour gérer des charges variables dans les limites de leur valeur nominale, bien que des changements soudains et importants de charge puissent affecter l'efficacité et la durée de vie.

Q : Y a-t-il des considérations particulières lors de l’installation d’un transformateur sec ?

R : Oui, tenez compte de la ventilation, des exigences de dégagement, de la mise à la terre et du respect des codes du bâtiment et des normes électriques locaux.

Q : Quel est l'impact de la température sur les performances du transformateur de type sec SCB13 ?

R : Des températures élevées peuvent réduire l’efficacité et augmenter le risque de panne. Un refroidissement et une ventilation adéquats sont nécessaires pour maintenir des températures de fonctionnement optimales.
