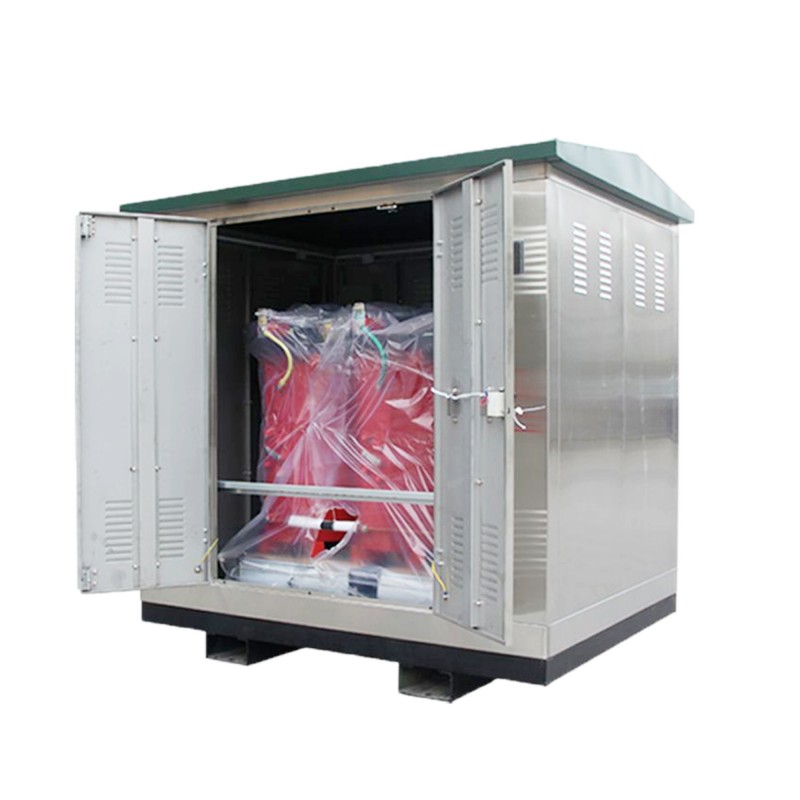

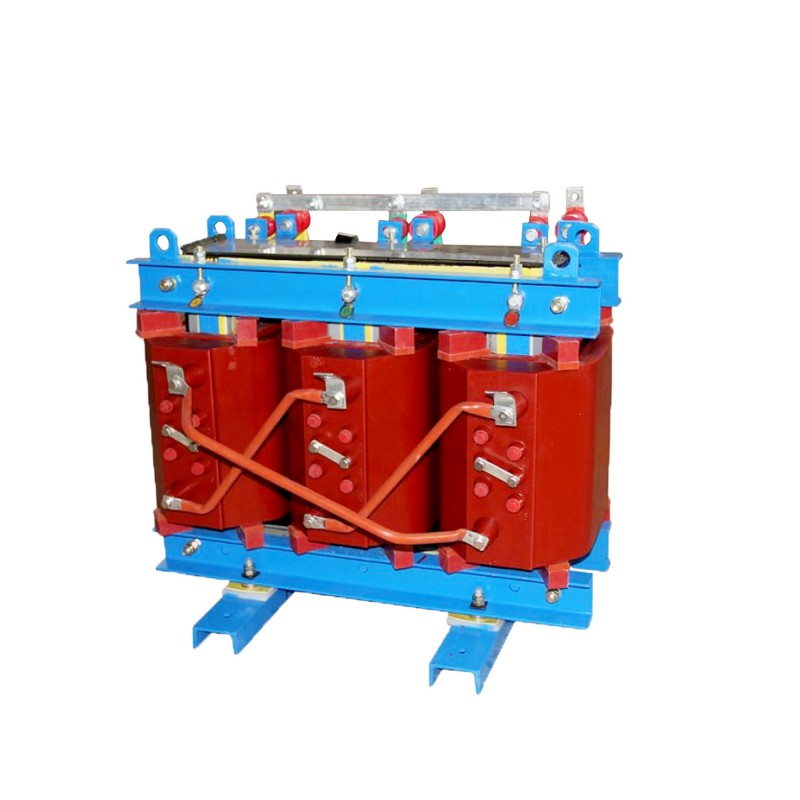

Transformateur de type sec SCB10

Le transformateur de type sec SCB10 est un nouveau produit développé par Yibaling, une usine fiable en Chine. La conception principale consiste à verser de la résine époxy de haute qualité dans un environnement sous vide, puis à la durcir, en scellant complètement les enroulements pour former une unité d'isolation solide, résistante à l'humidité, au feu et sans entretien.

Par conséquent, il est ignifuge, résistant au feu, antidéflagrant, sans entretien et de petite taille. Le transformateur de type sec SCB10 peut être directement installé au centre de distribution.

Dans le même temps, notre processus de coulée scientifique réduit la décharge locale du transformateur, avec un faible bruit et une forte capacité de dissipation thermique.

En tant que transformateur de type sec, il n’utilise aucune huile minérale inflammable, éliminant fondamentalement les risques d’incendie, d’explosion et de pollution par fuite.

Les caractéristiques ignifuges et auto-extinguibles lui permettent d'être installé directement au centre de charge, comme dans les immeubles de grande hauteur, les métros, les hôpitaux, les centres de données, etc., qui ont des exigences incendie extrêmement strictes.

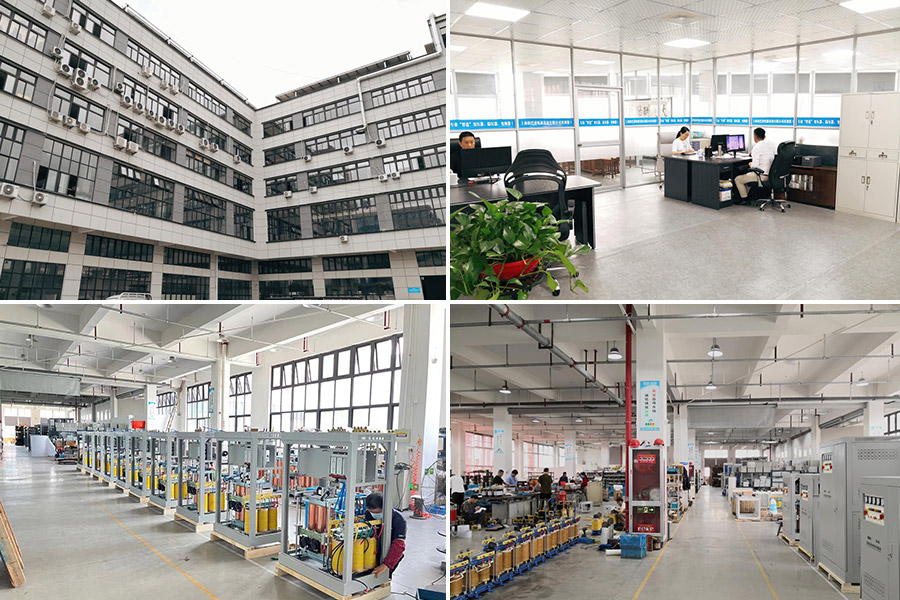

Profil de l'entreprise

Matériaux de base

Le noyau du transformateur de type sec SCB10 est constitué de tôles d'acier au silicium laminées à froid de haute qualité importées (généralement de qualités à perméabilité magnétique élevée telles que 30ZH120).

La structure unique d'empilement étagé à couture entièrement inclinée peut minimiser la résistance magnétique et les pertes par courants de Foucault dans le circuit magnétique, réduisant ainsi efficacement le courant à vide et le bruit de fonctionnement.

La surface du noyau est étroitement encapsulée avec de la résine époxy. Ce processus remplit non seulement les fonctions de protection contre l'humidité et de prévention de la rouille, mais réduit également considérablement le bruit généré par la vibration du noyau et empêche l'invasion de corps étrangers.

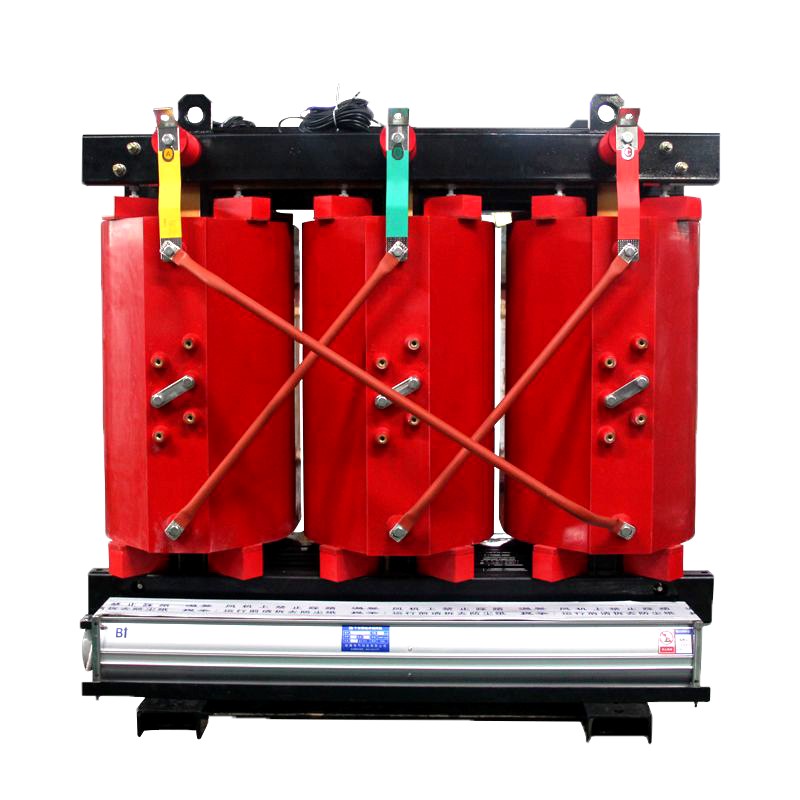

En termes de structure d'enroulement, le transformateur de type sec SCB10 adopte une conception améliorée. Les parois intérieures et extérieures de la bobine sont remplies et soutenues par des plaques de grille en fibre de verre époxy (FRP) à haute résistance. Cette conception combine fermement le corps moulé en résine et le conducteur en un tout à haute résistance mécanique.

Ce produit améliore considérablement la résistance dynamique électrique aux courts-circuits et la résistance aux chocs de la bobine, garantissant que la bobine ne se déforme pas ou ne se déplace pas sous un impact de courant extrême, ce qui garantit fondamentalement que la bobine ne se fissure jamais.

Cet avantage structurel se traduit directement par une valeur à long terme pour les utilisateurs : il élimine presque les risques de défaillance causés par des enroulements desserrés ou des fissures d'isolation, permettant au transformateur de type sec SCB10 de fonctionner véritablement sans entretien tout au long de son cycle de vie, réduisant considérablement les coûts de maintenance potentiels et les pertes de production causées par des temps d'arrêt imprévus pour les clients.

Informations sur le produit

FAQ

Q : Quelle est la principale différence entre les transformateurs secs SCB10 et les transformateurs immergés dans l'huile ? Comment dois-je choisir ?

R : La principale différence réside dans l’isolation et le fluide de refroidissement.

Transformateur sec SCB10: Les bobinages sont coulés avec de la résine époxy et refroidis par air. Ses avantages incluent la sécurité et la prévention des incendies (pas d'huile, adapté aux zones intérieures et densément peuplées), la protection de l'environnement et l'absence d'entretien (pas de risque de fuite d'huile, pas besoin d'entretien d'huile) et une installation flexible.

Transformateur immergé dans l'huile: Utilise de l’huile isolante comme moyen d’isolation et de refroidissement. Ses avantages sont une bonne dissipation thermique, une forte capacité de surcharge et un coût inférieur, mais il nécessite des installations de protection incendie et un entretien régulier de l'huile. Il est généralement utilisé dans des sous-stations extérieures ou indépendantes.

Comment choisir :

Sélectionnez un transformateur de type sec (SCB): Lorsque le transformateur doit être installé à l'intérieur de bâtiments (tels que sous-sols, étages), centres de données, métros, hôpitaux, centres commerciaux, etc., où la sécurité incendie et la sécurité sont strictement requises.

Sélectionnez un transformateur immergé dans l'huile: Lorsque le transformateur est installé à l'extérieur ou dans une sous-station indépendante, lorsque le coût d'investissement initial est sensible, et qu'il existe un espace environnemental suffisant et des mesures complètes de protection contre l'incendie.

Q : Le transformateur de type sec SCB10 peut-il être directement installé à l’intérieur ? Quelles sont les exigences environnementales ?

R : Oui, c'est l'un des principaux avantages du transformateur de type sec SCB10. Cependant, des conditions environnementales de base doivent être réunies pour assurer sa durée de vie :

Propreté: L'environnement doit être relativement propre, en évitant les poussières métalliques conductrices et les poussières de fibres importantes.

Humidité: L'humidité relative de l'air doit être ≤ 90 % et il ne doit y avoir aucune condensation. Pour les environnements humides tels que les sous-sols, une ventilation ou un dispositif de déshumidification doit être assuré.

Ventilation et dissipation de la chaleur: La salle des transformateurs doit disposer d'une bonne ventilation et des canaux de dissipation thermique suffisants (généralement ≥ 0,5 mètre) doivent être réservés autour d'elle (conformément aux exigences du produit). Il est strictement interdit d'être scellé dans un petit espace.

Prévention des incendies: Bien qu'il soit auto-inflammable, il doit néanmoins être installé dans une salle de transformation dédiée et conforme aux règles de sécurité incendie.
