Régulateur de tension monophasé haute puissance

Le régulateur de tension haute puissance monophasé Yibaling est essentiellement une vanne de puissance qui peut ajuster avec précision la tension alternative. Il peut ajuster en douceur et en continu la tension entrante à n'importe quelle valeur dont vous avez besoin dans la plage de puissance autorisée de l'équipement. Vous pouvez être assuré de choisir Yibaling comme fabricant et fournisseur de ce produit.
Pour les domaines industriels et de recherche qui nécessitent à la fois une puissance élevée et une précision de contrôle de tension extrêmement élevée, le produit devient un assistant très utile.
Parmi eux, le type auto-couplé a une structure simple et un faible coût, mais il y a une usure des balais ; tandis que le type sans contact, bien que plus coûteux, présente les avantages d'une régulation rapide et sans entretien, et est plus adapté aux exigences de contrôle d'automatisation.
La caractéristique principale réside dans la capacité à supporter des charges de dizaines à centaines de kilowatts, à obtenir une régulation précise de la tension et à disposer de multiples protections intégrées telles que la surintensité et la surchauffe.
Notre produit est largement utilisé dans des scénarios tels que le démarrage progressif de gros équipements, le contrôle de la température des fours électriques, le réglage de l'éclairage, les tests de vieillissement des produits et les expériences sur les nouveaux équipements énergétiques, devenant ainsi un équipement important pour obtenir une alimentation électrique sûre, stable et contrôlable dans les systèmes électriques modernes.

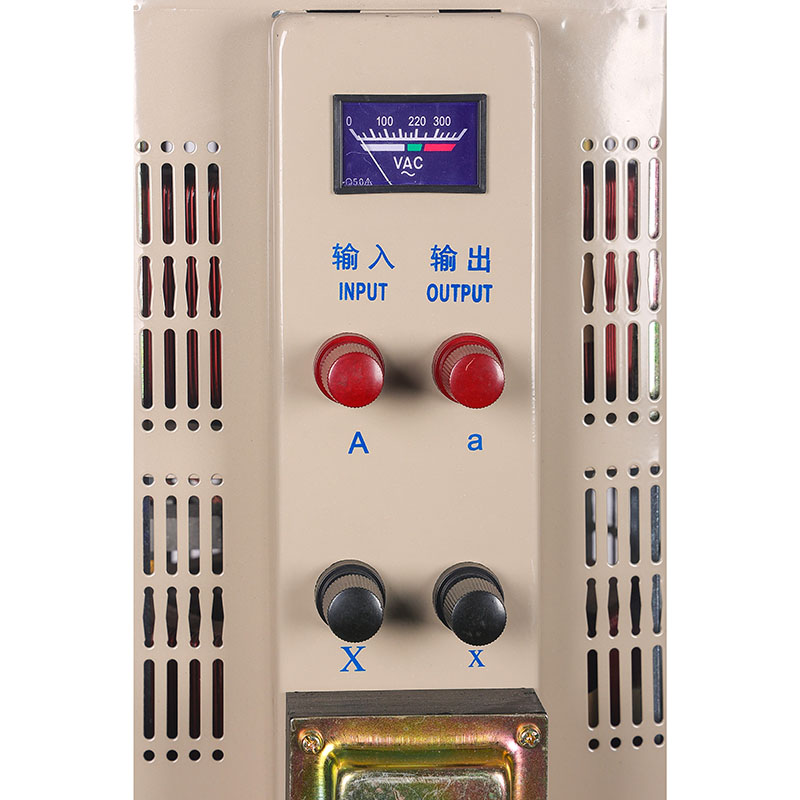

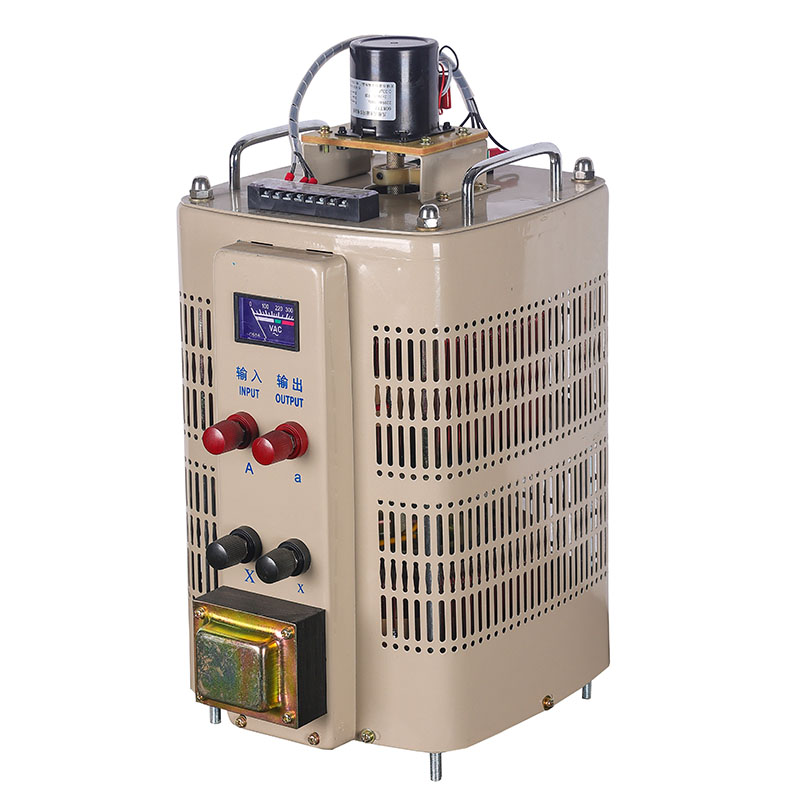

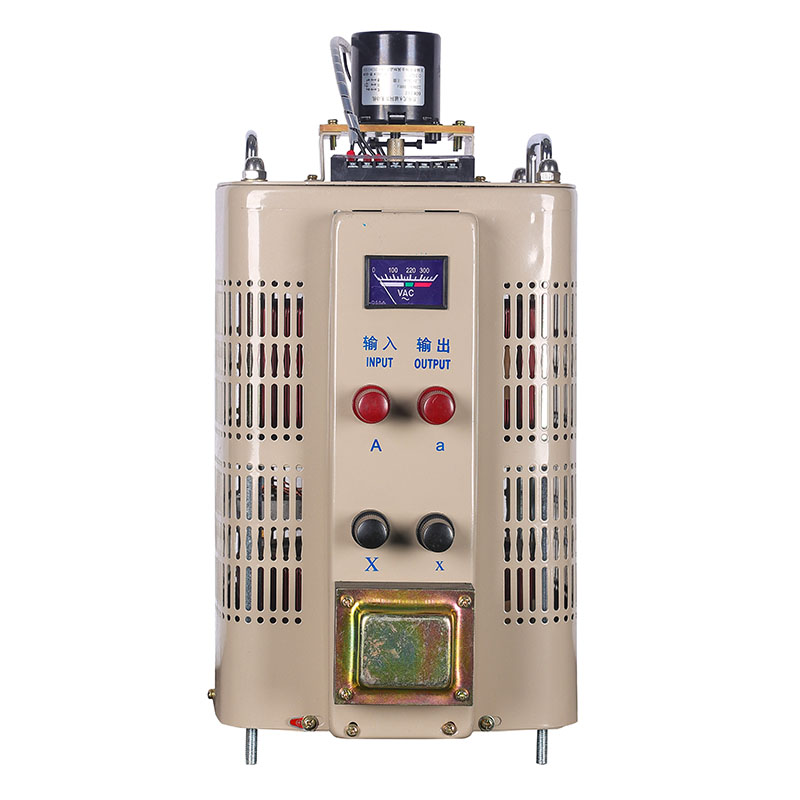

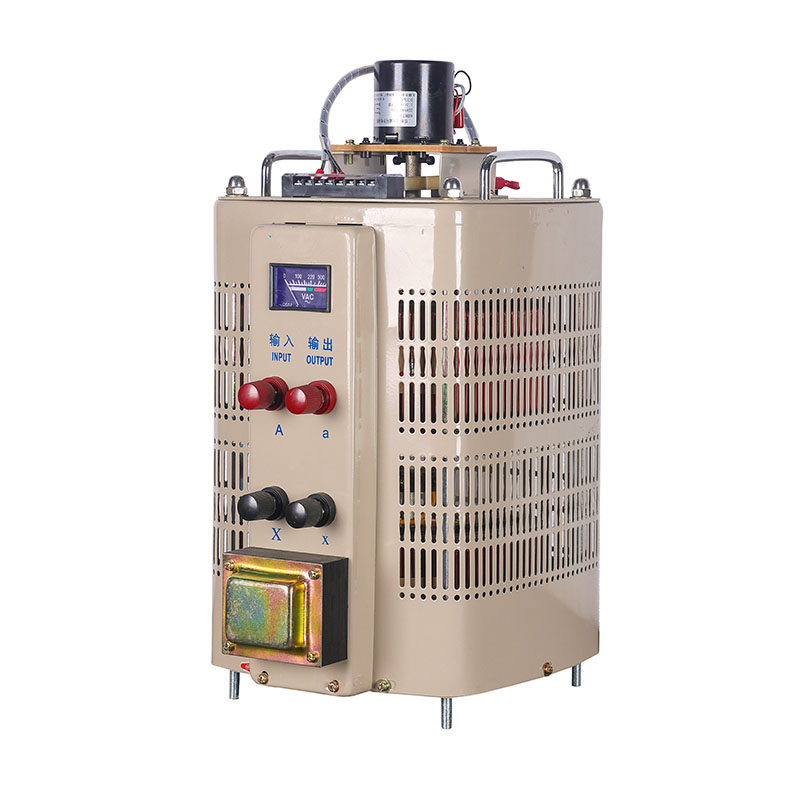

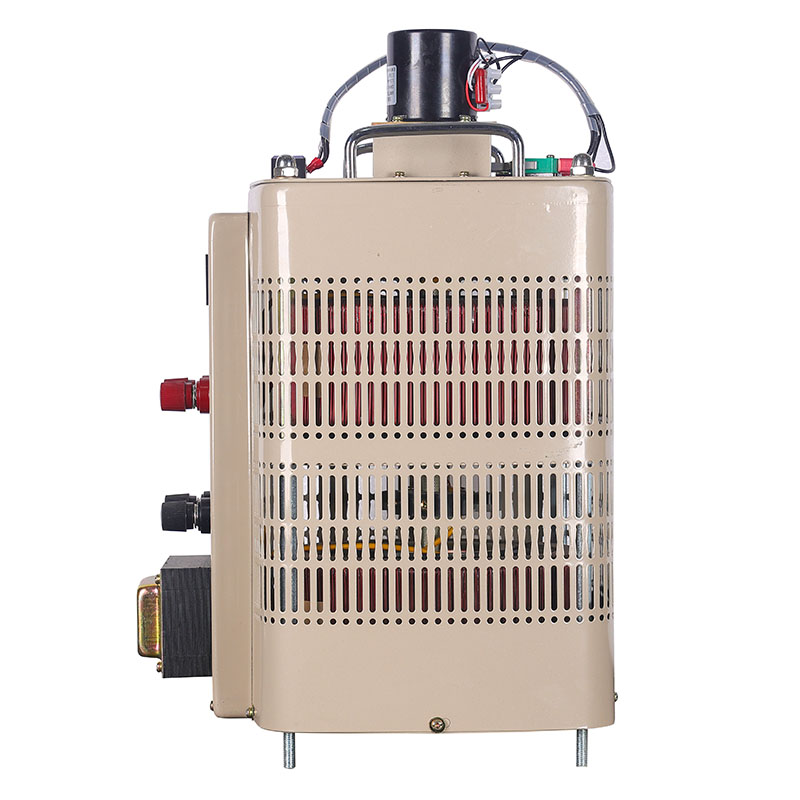

Image du produit

Structure du produit

Le noyau de régulation de tension du régulateur de tension monophasé haute puissance Yibaling repose surun ensemble de système de coordination électromécanique précis et robuste. Le principe de base est de modifier continuellement et progressivement le rapport de rotation effectif entre les côtés primaire et secondaire en modifiant précisément la position de contact de la brosse spéciale sur la surface conductrice finement meulée de l'enroulement cylindrique, obtenant ainsi une régulation en douceur de la tension de sortie.

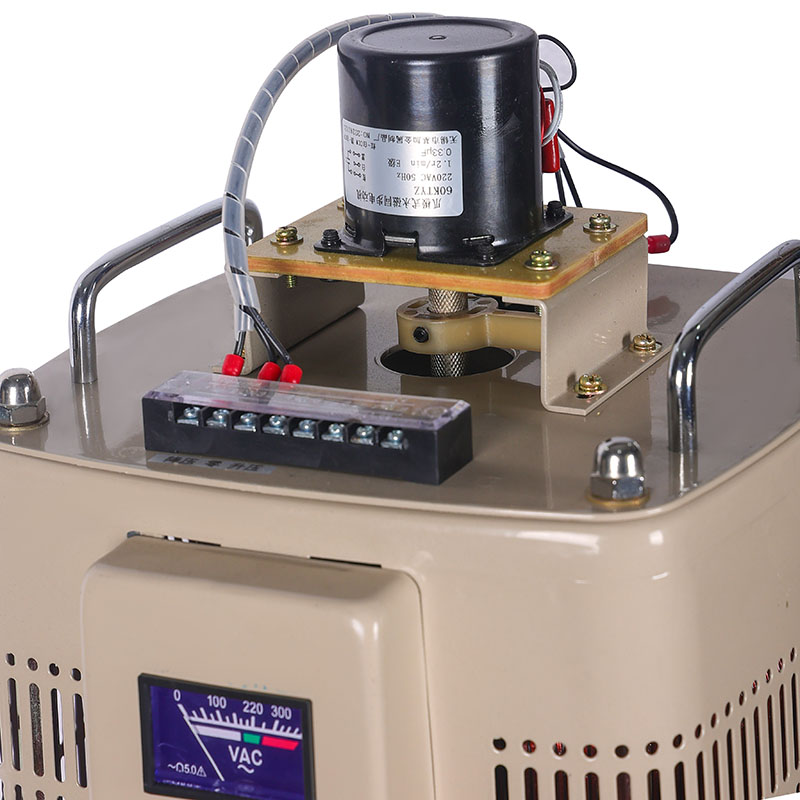

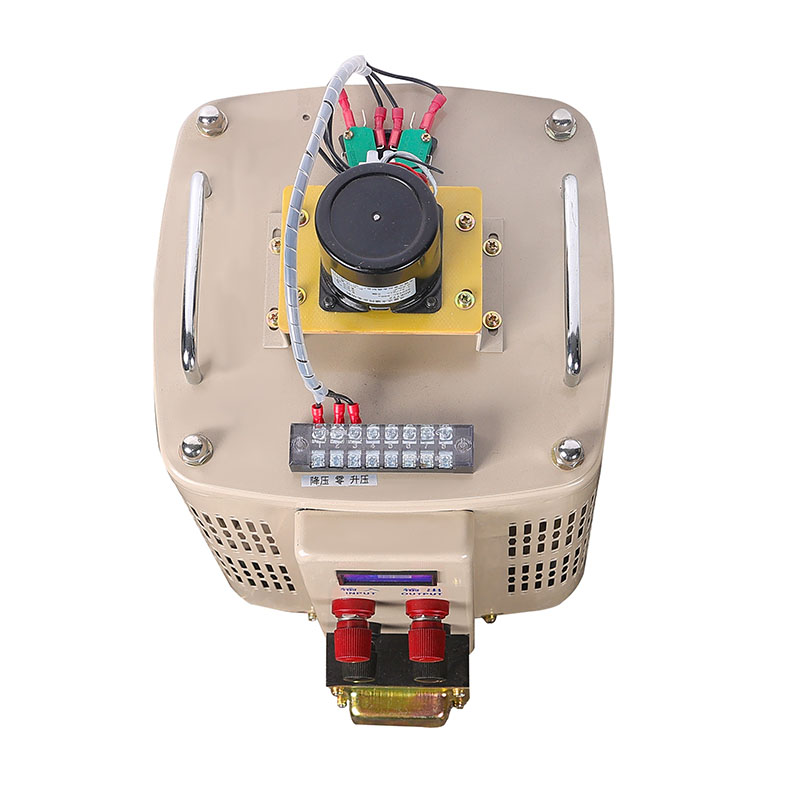

La clé réside dans la conception et la mise en œuvre du mécanisme de transmission: Le système est alimenté par un moteur asynchrone dédié à faible vitesse et à couple élevé comme source d'entraînement. Sa sortie subit une première étape de réduction et un autoverrouillage grâce à une paire d'engrenages à vis sans fin en alliage à haute résistance, garantissant une transmission fluide, un positionnement précis et un verrouillage fiable dans n'importe quelle position, empêchant tout faux-rond dû aux vibrations.
La structure compacte de l'ensemble de la chaîne de transmission et le rapport d'amplification de couple élevé garantissent que même dans des conditions de puissance et de courant élevés, le balai et la surface d'enroulement peuvent maintenir une pression constante et appropriée, obtenant ainsi une faible résistance de contact, de faibles étincelles et une régulation de tension fiable et longue durée. Ce système constitue la base physique pour que la régulation de tension précise manuelle ou automatique du régulateur de tension monophasé haute puissance soit réalisée et fonctionne de manière stable.

Conditions de fonctionnement

Lors de l'utilisation d'un régulateur de tension haute puissance monophasé Yibaling, une attention particulière doit être accordée à l'environnement d'exploitation. Il doit être installé dans un espace intérieur bien aéré, propre et sec.
L’installation doit être stable et laisser suffisamment d’espace pour permettre à la chaleur de se dissiper. Lors de la connexion de l'alimentation électrique, la tension et la fréquence d'entrée doivent être exactement les mêmes que celles indiquées sur la plaque signalétique de l'équipement, et la charge connectée ne doit pas dépasser la capacité maximale spécifiée par l'appareil.
Pendant le fonctionnement, l'environnement ne doit pas subir de vibrations importantes. Le régulateur de tension doit être tenu à l'écart des gaz corrosifs, de la poussière conductrice, des flammes nues, des équipements à haute température et des matériaux inflammables.
Les opérateurs doivent de préférence avoir des connaissances professionnelles pertinentes. Ils doivent également vérifier attentivement si la tension de sortie, le courant et la dissipation thermique de l'équipement sont normaux.
A intervalles réguliers, il est nécessaire de nettoyer la poussière, de vérifier si le câblage est desserré, et s'il s'agit d'un ancien type de régulateur de tension avec balais de charbon, de vérifier également l'état d'usure des balais de charbon.
Ce n'est que lorsque tous ces détails sont correctement traités que le régulateur de tension monophasé haute puissance peut fonctionner de manière stable et fiable, et vous aider avec précision à ajuster la tension.

Processus personnalisé

1. Verrouillage des paramètres clés

Déterminer les paramètres de base dont le client a besoin: capacité nominale (KVA, une marge suffisante doit être réservée pour le courant d'impact, il est généralement recommandé d'augmenter de 30 % à 50 %) ; plage de tension d'entrée, plage de tension de sortie et précision (telle que 0-430 V réglable, avec une précision de ± 1 %).
Exigences de performances: vitesse de réponse (pour charges fluctuantes rapides), méthode de régulation de tension (entraînement manuel, servomoteur automatique, régulation électronique de tension sans contact), exigences d'efficacité.
Exigences structurelles et matérielles: matériau de la coque (plaque d'acier, acier inoxydable), méthode de refroidissement (auto-refroidissement, refroidissement par air forcé), procédés spéciaux (tels que traitement de peinture anti-corrosion, conception résistante aux chocs).

2. Documents de sortie

Les deux parties signent conjointement l'accord technique personnalisé pour le régulateur de tension monophasé haute puissance, qui sert de base juridique et technique. L'accord doit inclure tous les indicateurs quantitatifs, les spécifications des matériaux et les normes d'acceptation.

3. Schéma de conception

Sélection de la conception de base: Déterminez s'il convient d'adopter la structure de régulation de tension de type colonne ou de régulation de tension de type circulaire ; sélectionnez le matériau de la brosse (tel que l'alliage argent-graphite) et le processus de traitement de surface de l'anneau conducteur d'enroulement (tel que le placage d'argent, le placage d'étain épais).
Conception de la transmission et de l'entraînement: S'il s'agit d'une régulation automatique de la tension, la sélection et l'adaptation du servomoteur et du mécanisme de réduction à vis sans fin doivent être conçues pour assurer la régulation fluide et le positionnement précis du régulateur de tension monophasé haute puissance.

4. Production

Mettre en production le schéma technique conçu.
