Comment l’électricité circule-t-elle de la sous-station à l’usine ? Pourquoi est-ce toujours le transformateur immergé dans l’huile ?

Dans le système électrique, il existe un type d’équipement qui existe depuis plus de cent ans, dont le principe reste inchangé et dont la structure n’est pas sophistiquée, mais qui a toujours été utilisé :

Letransformateur immergé dans l'huile.

Le transformateur immergé dans l’huile n’est ni tendance ni cool, mais on le trouve dans chaque usine, chaque zone résidentielle et chaque ligne de distribution.

I. Que fait exactement le transformateur immergé dans l’huile ?

En termes simples : il convertit l’électricité haute tension en électricité basse tension, ou vice versa.

L’électricité issue de la centrale a une très haute tension (plusieurs dizaines de milliers de volts, voire centaines de milliers de volts), et elle ne peut pas être directement utilisée pour les équipements. Le poste de transformation immergé dans l'huile réduit la tension à 380 V pour les usines ou à 220 V pour les maisons.

Dans les scénarios inverses, certaines situations nécessitent de convertir la basse tension en haute tension (comme les centrales photovoltaïques et les parcs éoliens connectés au réseau), et c'est également le transformateur immergé dans l'huile qui le fait.

Le transformateur immergé dans l’huile ne fait qu’une seule chose : la transformation de tension.

Elle le fait depuis plus de cent ans sans changer d’approche.

II. À l’époque actuelle, pourquoi le « pétrole » est-il encore utilisé ?

Certaines personnes demandent : les transformateurs de type sec ne sont-ils pas plus sûrs ? Pourquoi encore utiliser des transformateurs immergés dans l’huile ?

La réponse tient en trois mots : peut résister.

Le transformateur immergé dans l'huile n'est pas « arriéré » ; c'est la solution la plus adaptée dans les scénarios où les exigences de fiabilité, de capacité et de coûts sont élevées.

III. Que fait exactement « l'huile » à l'intérieur du transformateur immergé dans l'huile ?

Il n'est pas utilisé pour la combustion ; il est utilisé pour l’isolation et la dissipation thermique.

Isolation : Entre la bobine et le noyau, entre la bobine et le boîtier, entre les différents niveaux de tension de la bobine, elle est séparée par de l'huile pour éviter les arcs et les décharges.

Dissipation thermique : Lorsque le serpentin chauffe, l'huile absorbe la chaleur et la transmet à la paroi du réservoir d'huile et la disperse dans l'air.

C'est pourquoi letransformateur immergé dans l'huilea une forte capacité de surcharge - la capacité thermique de l'huile est grande et lors d'un fonctionnement de surcharge à court terme, l'augmentation de la température n'est pas aussi rapide que celle des transformateurs de type sec.

IV. Les transformateurs immergés dans l’huile sont-ils sujets aux pannes ?

Au contraire, le transformateur immergé dans l’huile est le type d’équipement électrique le plus durable.

Tant qu'il n'est pas gravement surchargé pendant une longue période, qu'il ne fonctionne pas sans huile pendant une longue période et qu'il n'est pas fréquemment soumis à des coups de foudre ou à des courts-circuits, un seul transformateur immergé dans l'huile peut avoir une durée de vie nominale de 20 à 30 ans.

Les « problèmes » courants ne sont en réalité que de quelques types :

Baisse du niveau d'huile (fuite ou évaporation)

Détérioration de l'huile (humidité ou oxydation)

Condensateur, changeur de prises, vieillissement de l'isolation

Surcharge provoquant une élévation excessive de la température

Tous ces éléments peuvent être détectés et traités à l’avance grâce à des inspections régulières et des tests d’huile.

V. Les questions les plus fréquemment posées par les clients lors du choix d'un transformateur immergé dans l'huile

1. Cuivre ou aluminium ?

Le cuivre a une bonne conductivité, une bonne résistance à la chaleur et une longue durée de vie, mais il est cher.

L'aluminium est moins cher, mais il a un volume plus important pour la même capacité et une génération de chaleur légèrement plus élevée.

Choisissez lequel dépend du budget et des exigences du site. Mais une chose à noter : s’il s’agit d’un projet continu à forte charge ou d’exportation, il est recommandé d’utiliser du cuivre.

2. Entièrement étanche ou avec un réservoir d'huile ?

Entièrement étanche : l'huile n'entre pas en contact avec l'air, le vieillissement est lent et sans entretien, adapté à une utilisation en extérieur

Avec réservoir d'huile : Il existe un appareil respiratoire, permettant l'observation du niveau d'huile, adapté aux scénarios nécessitant des inspections régulières

3. Comment choisir le degré de perte (efficacité énergétique) ?

S11, S13, S20... Plus le nombre est grand, plus la perte est faible, mais le prix est plus élevé.

Calculez si les économies annuelles d'électricité peuvent couvrir le coût d'approvisionnement plus élevé - généralement, S13 peut récupérer la différence en 2-3 ans.

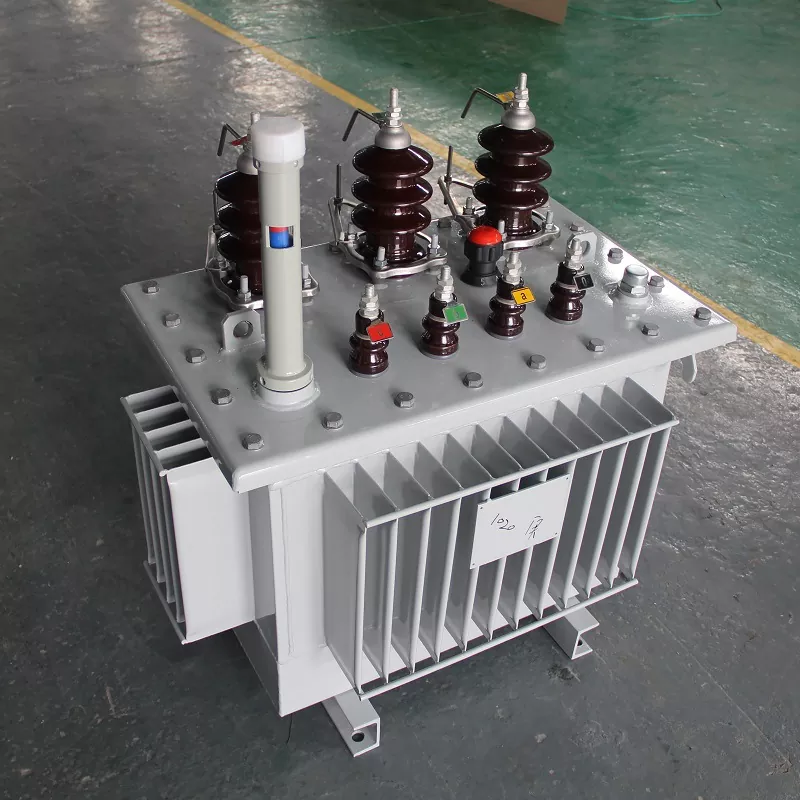

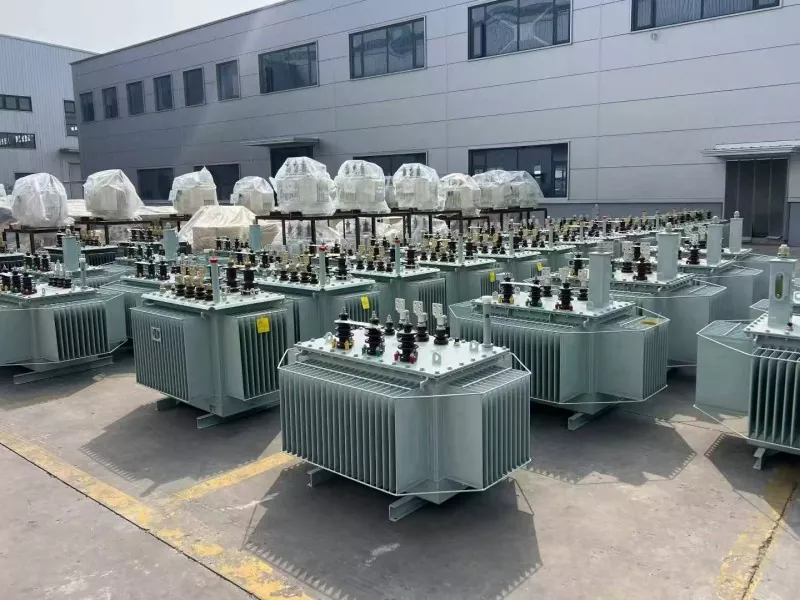

VI. Les transformateurs immergés dans l'huile de Yibaling

Nous produisonstransformateurs immergés dans l'huilene suivant aucune « voie de technologie noire », mais en sélectionnant de bons matériaux, en contrôlant de bons processus et en effectuant des tests approfondis.

Noyau : tôles d'acier au silicium orientées laminées à froid à haute perméabilité magnétique, empilement de coutures entièrement décalées, faible perte à vide

Enroulement : cuivre pur (standard) ou aluminium de haute pureté (selon les besoins), isolation intercouche stricte, forte capacité anti-court-circuit

Huile isolante : huile de transformateur de haute qualité, entièrement testée pour la tenue à la tension, la teneur en humidité et la perte diélectrique avant de quitter l'usine. Réservoir de carburant : radiateur en tôle ou en tôle en forme de vague, soudure entièrement scellée, étanche, résistant à la corrosion et à la rosée

Tests en usine : variation du rapport, résistance CC, résistance d'isolement, perte à vide, perte de charge, tension de tenue à fréquence industrielle... Chaque unité est testée, sans inspection par échantillonnage. Applicable à :

Distribution d'énergie en usine, sous-station communautaire

Industries minières, chimiques, papetières, textiles

Renforcement de l'énergie solaire, connexion au réseau éolien

Soutien à l'exportation, projets d'aide étrangère

Capacité : 30kVA - 3150kVA

Tension : 10 kV/0,4 kV comme option principale, prenant en charge la personnalisation non standard

VII. Résumé en une phrase

Le transformateur immergé dans l'huile n'est pas le plus à la mode, mais c'est certainement l'un des équipements de distribution d'énergie les plus fiables dans les « batailles difficiles » telles que la grande capacité, la charge élevée, l'environnement extérieur et le fonctionnement à long terme.

L'électricité est empruntée au ciel et elle soutient le sol.

Si vous avez des exigences de sélection pour les transformateurs immergés dans l'huile (capacité, tension, qualité d'efficacité énergétique, entièrement scellés ou avec réservoir de stockage d'huile, certification d'exportation), vous pouvez contacter leÉquipe technologique de Yibaling Powerà tout moment.
