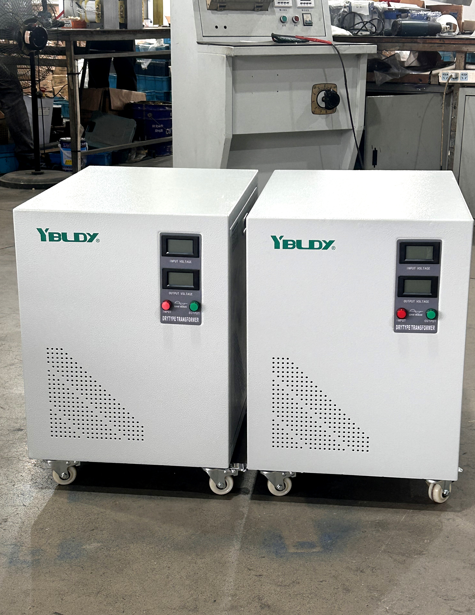

Qu'est-ce qu'un transformateur de puissance SG et pourquoi en avez-vous besoin ?

UnTransformateur de puissance SGest un transformateur d'isolement triphasé de type sec - un dispositif qui augmente ou diminue la tension, isole votre équipement du réseau et nettoie l'énergie en cours de route.

Cela semble technique. Mais voici ce que cela signifie réellement : si vous avez déjà acheté un équipement à l’étranger et que vous découvrez qu’il fonctionne sur 220 V alors que votre magasin dispose de 380 V, vous connaissez déjà le problème. Le transformateur SG est la solution.

Il se situe entre votre alimentation secteur et votre équipement. Il convertit la tension en fonction des besoins réels de votre machine et empêche les surtensions, les harmoniques et le bruit de sol d'atteindre votre équipement coûteux.

En clair : cela permet aux équipements étrangers de se sentir chez eux sur votre réseau électrique.

Comment ça marche

Le principe est simple : l'induction électromagnétique. Enroulement primaire et secondaire, pas de connexion électrique directe, transfert de puissance via un champ magnétique.

Mais le transformateur SG présente quelques touches de conception qui le rendent mieux adapté aux conditions industrielles réelles :

Le noyau est constitué de tôles d'acier au silicium laminées à froid, empilées selon une disposition en gradins. Cela réduit les pertes d’énergie et maintient le transformateur au frais.

Les enroulements utilisent du cuivre de haute pureté, avec une isolation de classe H (température nominale de 180°C). Cela signifie qu’il peut supporter de lourdes charges continues sans cuisiner lui-même.

La construction est de type sec : pas d'huile, pas de fuite, pas de risque d'incendie. Vous pouvez l’installer à l’intérieur, dans des armoires de commande ou juste à côté de l’équipement qu’il alimente.

Les extras en option incluent un blindage électrostatique (réduit le bruit électrique), un refroidissement à air forcé (pour un rendement plus élevé) et des boîtiers de protection (pour les environnements poussiéreux ou humides).

Le résultat : un transformateur qui fonctionne silencieusement, gaspille peu d’énergie et ne nécessite pas beaucoup d’entretien.

Évaluations et configurations courantes

Les transformateurs SG sont disponibles de 300 VA à 3 000 kVA. Cela couvre tout, du petit panneau de commande à l'ensemble d'une usine.

Combinaisons de tension typiques :

Le transformateur peut également être construit avec plusieurs prises du côté primaire, afin que vous puissiez vous adapter aux variations de tension de ligne sans remplacer l'ensemble de l'unité. Tensions d'entrée et de sortie, groupe de connexion (Dyn11, Yyn0, etc.) et s'il est livré avec un boîtier : tout cela peut être personnalisé pour correspondre à votre configuration spécifique.

PourquoiTransformateurs de puissance SGVaut l'investissement

1. Conversion de tension sans compromis

C'est l'évidence. Le transformateur SG prend la tension dont vous disposez et la transforme en la tension dont votre équipement a besoin. Aucun compromis, aucune solution de contournement.

2. Isolation électrique

Étant donné que les enroulements primaire et secondaire sont complètement séparés, le transformateur empêche les surtensions, les harmoniques et les défauts à la terre d'atteindre votre équipement. Il ne s'agit pas seulement de protection, il s'agit également de prolonger la durée de vie de votre équipement.

3. Réduction du bruit

Les environnements industriels regorgent de bruit électrique : les VFD, les contacteurs et les alimentations à découpage rejettent tous les déchets sur la ligne. Le transformateur SG filtre une grande partie de ce bruit avant qu'il n'atteigne les composants électroniques sensibles.

4. Pas d'huile, pas de fuite, pas de risque d'incendie

La conception de type sec signifie qu'il n'y a pas d'huile à tester, pas d'huile à rajouter et pas d'huile à fuir partout dans votre usine. Vous pouvez l'installer à l'intérieur, dans des armoires de commande ou partout où l'huile pourrait poser un problème.

5. Longue durée de vie

Sans pièces mobiles et avec un minimum d’entretien, un transformateur SG bien construit peut facilement durer plus longtemps que l’équipement qu’il alimente. L'isolation de classe H est conçue pour 180°C, elle ne se décompose donc pas dans des conditions normales de fonctionnement.

6. Personnalisable

Besoin d'une tension spécifique ? Vous souhaitez un groupe de connexion différent ? Besoin d'un boîtier IP54 pour un environnement poussiéreux ? Le transformateur SG peut être construit selon vos besoins précis.

OùTransformateurs de puissance SGSont utilisés

La série SG apparaît dans de nombreux endroits, pas seulement dans les usines :

Le transformateur SG n’est le composant le plus flashy d’aucun de ces systèmes. Mais essayez de les exécuter sans cela, et vous le saurez assez rapidement.

Comment choisir le bon

Étape 1 — Déterminez votre charge

Additionnez la consommation électrique de tout ce que le transformateur alimentera. Incluez les courants de démarrage des moteurs et des compresseurs : ils peuvent consommer trois à cinq fois leur courant de fonctionnement. Appliquez une marge de sécurité de 20 à 30 % pour une expansion future.

Les valeurs nominales standard SG commencent à 300 VA et augmentent à partir de là.

Étape 2 - Vérifiez vos tensions

Étape 3 — Tenir compte de l'environnement

Étape 4 — Décidez des extras

Bouclier électrostatique – à ajouter si vous avez des VFD ou des appareils électroniques sensibles à proximité.

Robinets — utiles si votre tension d'alimentation a tendance à varier.

Boîtier : protège de la poussière, de l'humidité et des contacts accidentels.

Quelques choses à garder à l'esprit

Ce n'est pas un stabilisateur de tension. Le transformateur SG modifie la tension, mais il ne la régule pas. Si votre tension d'entrée oscille de haut en bas, la sortie oscille avec elle. Pour les grilles instables, associez-le à un stabilisateur.

Ce n'est pas un UPS. En cas de coupure de courant, le transformateur s'éteint avec. Il n'a pas de piles.

Il est construit pour durer. Sans pièces mobiles, le transformateur SG est conçu pour des décennies de service continu. La conception sans huile signifie un entretien minimal : il suffit de le garder propre et de vérifier les connexions de temps en temps.

Pensées finales

Le transformateur de puissance SG n’est pas sophistiqué. Il n’a pas d’écran tactile ni de connexion sans fil. Il ne fait pas la une des journaux et ne remporte pas de prix de design.

Mais il fait quelque chose d’essentiel : il fait fonctionner votre équipement avec votre puissance.

Si vous utilisez des machines importées, le transformateur SG est ce qui les sépare du réseau local. Il convertit la tension, élimine le bruit et isole la charge des surtensions qui autrement réduiraient sa durée de vie.

Ce n’est pas la star du spectacle. C’est la scène qui rend le spectacle possible.
