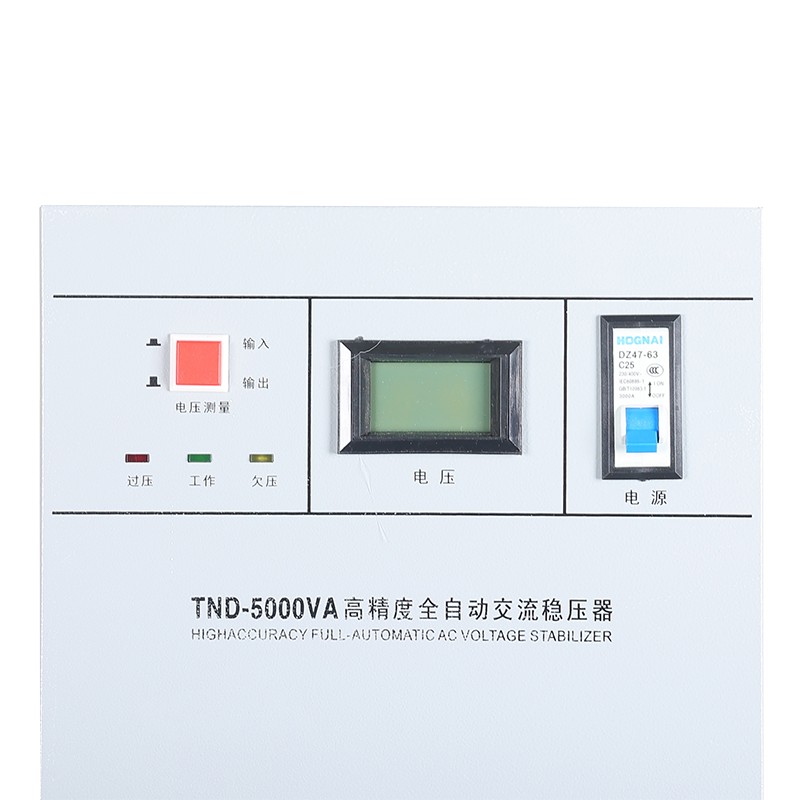

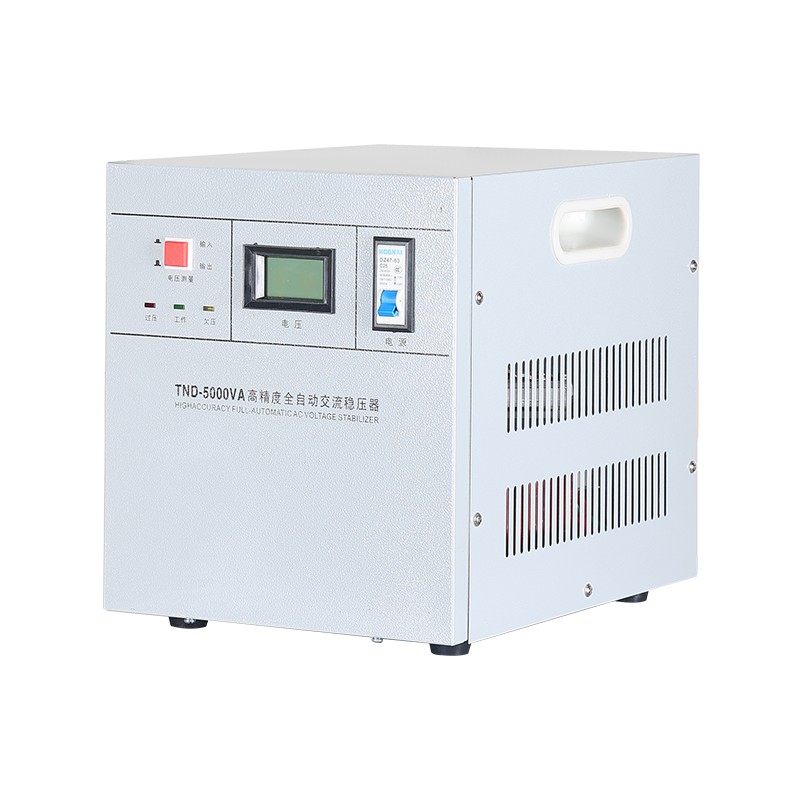

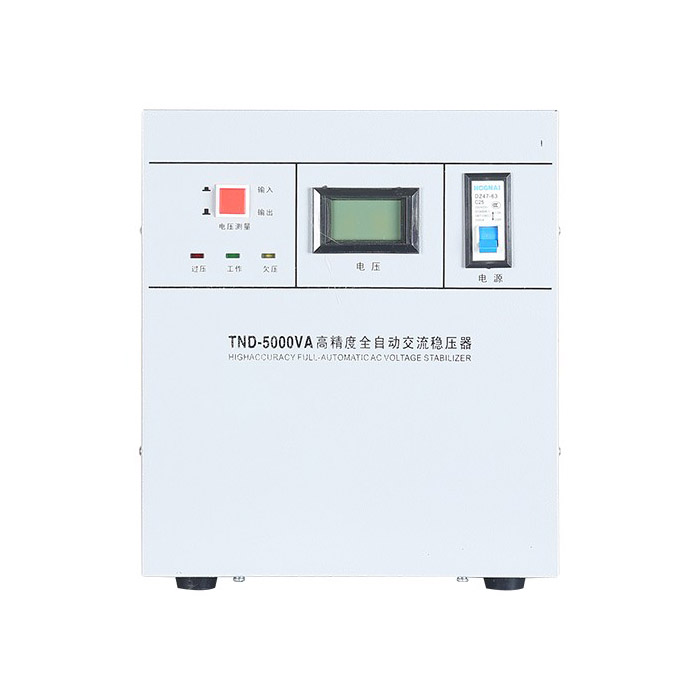

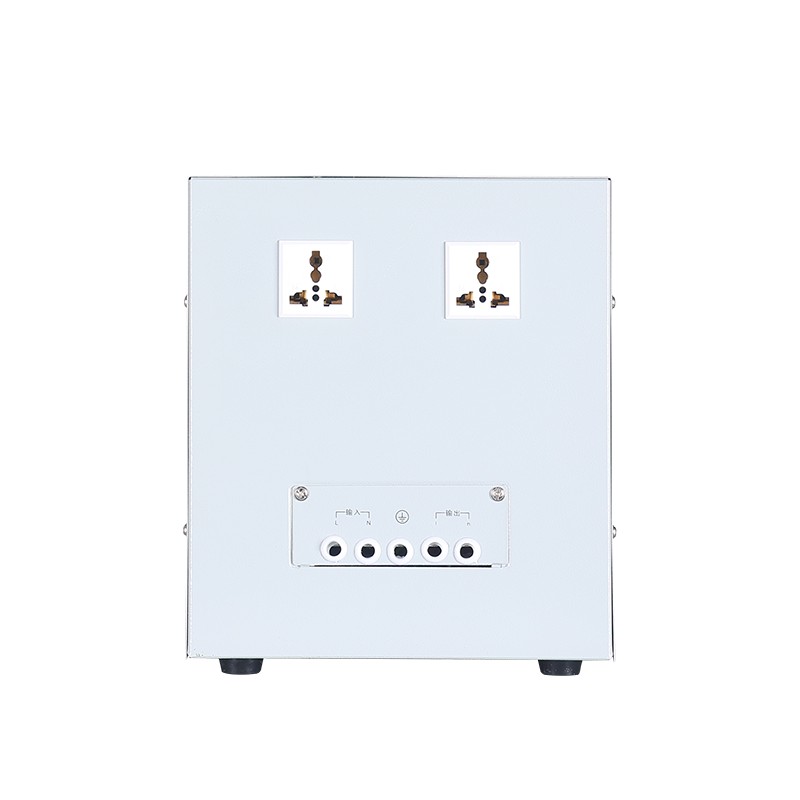

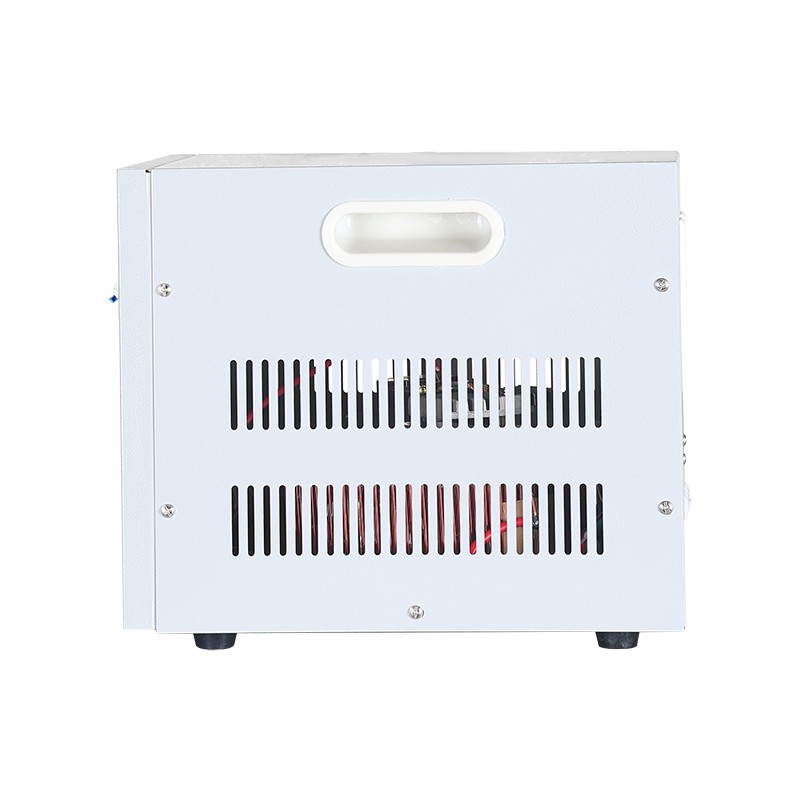

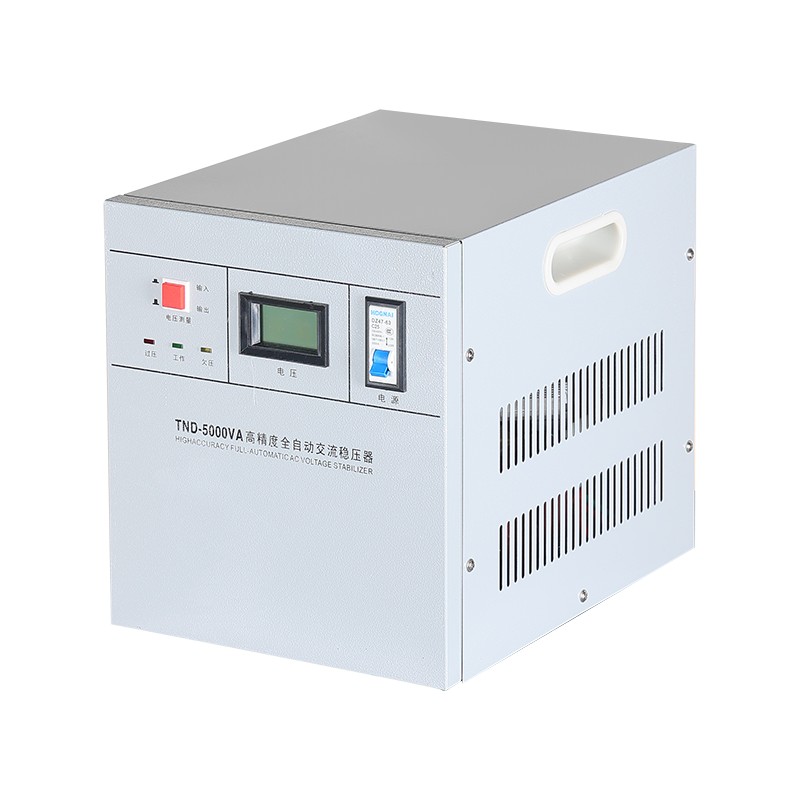

Stabilisateur de tension CA entièrement automatique TND

Le stabilisateur de tension alternative entièrement automatique TND est l'un des produits innovants de la série SVC d'alimentations stabilisatrices de tension alternative. Il s'agit d'un nouveau type de stabilisateur de tension alternative entièrement automatique de haute précision conçu et développé par notre Zhejiang Yibaling Power Equipment Co., Ltd. en introduisant la technologie taïwanaise et en tenant compte de la situation réelle de l'alimentation électrique chinoise.
Ce stabilisateur de tension est un stabilisateur de tension alternative monophasé classique et fiable, entièrement automatique. Il est spécialement conçu pour les environnements de bureau, commerciaux, de laboratoire et d'industrie légère qui ont des exigences stables en matière de qualité d'alimentation électrique. Il adopte un autotransformateur de type anneau mature et une technologie de réglage des balais de carbone entraînés par un servomoteur. Grâce à la détection en temps réel de la tension d'entrée, il contrôle intelligemment le mouvement fluide du balai de charbon sur le transformateur de type annulaire pour obtenir une correction continue et continue de la tension de sortie.

Paramètre de base

Matériau de base

Les performances de base du stabilisateur de tension alternative entièrement automatique TND reposent sur une sélection stricte de matériaux et de composants pour quatre objectifs clés : efficacité, durée de vie, vitesse de réponse et sécurité. Chaque choix répond directement à un problème d’ingénierie critique.

1. Composant principal

Le noyau de fer utilise des tôles d'acier au silicium orientées laminées à froid à haute perméabilité magnétique et à faible perte de fer (telles que 30Q130). Son processus laminé maximise l'efficacité de la conductivité magnétique, minimise les pertes à vide et la génération de chaleur. L'enroulement du stabilisateur de tension alternative entièrement automatique TND utilise un ruban de cuivre pur d'une pureté ≥ 99,95 % pour garantir une faible résistance et une capacité de transport de courant élevée.

2. Élément de régulation critique

Autrement dit, les balais de charbon utilisent des matériaux composites spéciaux en graphite contenant de l'argent ou du cuivre. Ce matériau atteint le meilleur équilibre entre résistance à l'usure, autolubrification et conductivité, garantissant une faible résistance de contact et un minimum d'étincelles lors de millions de mouvements de glissement fluides sur le bobinage en forme d'anneau, ce qui est crucial pour son fonctionnement sans entretien pendant plusieurs années.

3. Transformateurs de tension/courant précis

Cette partie sert de cerveau au système de contrôle. L'unité d'échantillonnage s'appuie sur des transformateurs tension/courant avec un niveau de précision de 0,5 ou plus pour réaliser une détection de réseau en temps réel avec une erreur de niveau millivolt.
Le cœur informatique utilise des microcontrôleurs (MCU) de qualité industrielle pour traiter les données à grande vitesse et émettre des instructions.
Les terminaux d'exécution ont deux voies techniques : ceux qui recherchent l'économie et une capacité de surcharge élevée choisiront des relais de maintien magnétiques de grande capacité ; tandis que ceux qui recherchent la vitesse ultime (le temps de réponse peut atteindre jusqu'à la milliseconde), le silence et la durée de vie ultra longue (sans usure mécanique), doivent choisir des relais statiques (SSR) sans contact, qui permettent une commutation électronique silencieuse et sans étincelle via des thyristors.

4. Structure globale

Le boîtier du stabilisateur de tension alternative entièrement automatique TND est constitué de plaques d'acier laminées à froid de haute qualité d'une épaisseur ≥ 1,2 mm, recouvertes de phosphatation et de revêtement en poudre, offrant un blindage électromagnétique et une protection mécanique.
Les grands canaux de courant à l'intérieur sont tous connectés avec des bandes de cuivre T2 étamées ou argentées pour minimiser l'impédance du trajet et la génération de chaleur. À l'avant de la protection de sécurité, un réseau d'absorption des surtensions à plusieurs niveaux composé de varistances (MOV) et de tubes à décharge à gaz est intégré pour résister aux coups de foudre et aux surtensions de pointe du réseau.
Par conséquent, un stabilisateur de tension TND de haute qualité est essentiellement une intégration système de matériaux à haute conductivité magnétique, de matériaux conducteurs résistants à l'usure, de dispositifs semi-conducteurs précis et de matériaux structurels stables.

Informations sur le produit

FAQ

Q : Quelles sont les différences entre un stabilisateur, un transformateur et un UPS (Uninterruptible Power Supply) ?
R : Les fonctions principales de ces trois éléments sont différentes :
Transformateur : Il est principalement utilisé pour modifier les niveaux de tension (par exemple de 380 V à 220 V), mais il ne stabilise pas automatiquement les tensions fluctuantes.
Stabilisateur : Sa fonction principale est de stabiliser automatiquement les tensions fluctuantes et de maintenir la sortie à une valeur définie (telle que 220 V). Il ne modifie pas les niveaux de tension (sauf s'il est spécialement conçu) et ne fournit pas de piles de secours.
UPS : Sa fonction principale est de fournir une alimentation électrique ininterrompue (en cas de panne de courant, il est alimenté par un onduleur de batterie), il a généralement également une fonction de stabilisation, mais la puissance et la durée de vie de la batterie sont limitées et son coût est beaucoup plus élevé que celui d'un stabilisateur.

Q : Comment choisir la capacité appropriée pour un stabilisateur de tension alternative entièrement automatique TND ?
R : Étapes clés :
Calculez la puissance totale : répertoriez tous les appareils qui seront connectés au stabilisateur de tension alternative entièrement automatique TND et additionnez leur puissance nominale (en unités de watts W ou kilovolts-ampères kVA).
Remarque : La puissance de démarrage des charges inductives (telles que les moteurs, les compresseurs) peut être 3 à 7 fois la valeur nominale, elle doit donc être calculée en fonction de la puissance de démarrage.
Prévoir une marge de sécurité : Multipliez la puissance totale par un facteur de sécurité (recommandé 1,2-1,5) pour obtenir la capacité minimale du stabilisateur de tension requis. Par exemple : Si la charge totale est de 8 kVA, alors un stabilisateur de tension d'au moins 10 kVA doit être sélectionné.
Confirmez la tension : assurez-vous que la plage de tension d'entrée du stabilisateur de tension CA entièrement automatique TND peut couvrir les fluctuations de votre réseau électrique local (comme 170 V - 250 V) et que la tension de sortie répond aux exigences de l'équipement (comme 220 V).
