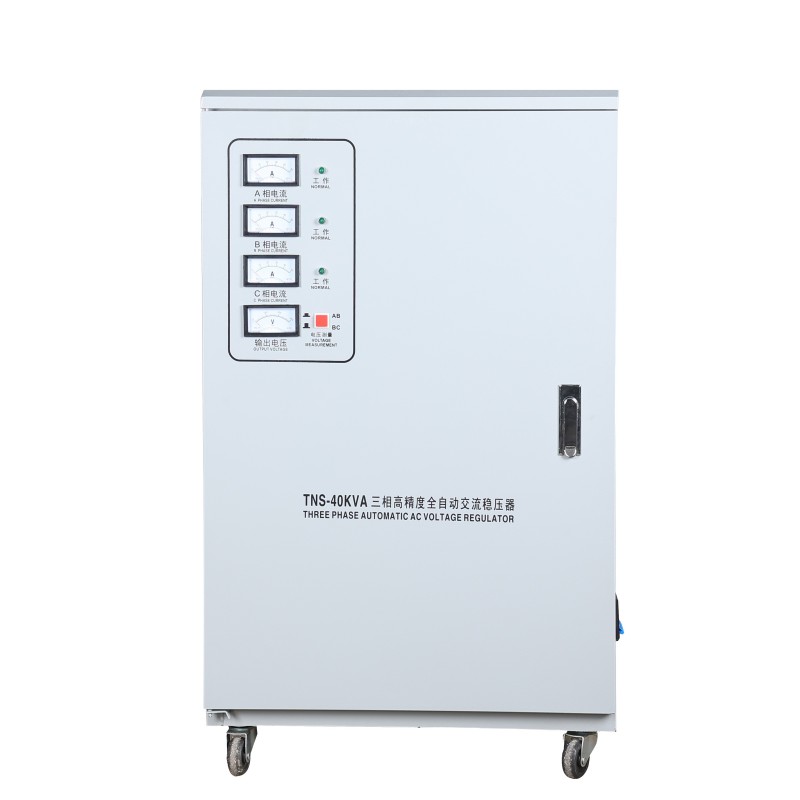

Stabilisateur de tension CA entièrement automatique TNS

La série Yibaling TNS de régulateurs de tension alternative entièrement automatiques est un dispositif de protection d'alimentation triphasé haute performance spécialement conçu pour les installations industrielles et critiques. Il utilise des enroulements modulaires avancés et une technologie de régulation intelligente phase par phase. Il peut surveiller et corriger automatiquement les fluctuations, les déséquilibres et les problèmes de sous-tension/surtension dans les tensions triphasées en temps réel, et produire une puissance pure continue et stable.

Applications du produit

Dans les applications pratiques, le stabilisateur de tension alternative entièrement automatique TNS joue le rôle de gardien du cœur industriel.

1. Atelier de traitement de précision

Lorsqu'une grande poinçonneuse CNC démarre et provoque une chute soudaine de la tension du réseau, le stabilisateur de tension de la série TNS peut compenser rapidement en quelques dizaines de millisecondes, garantissant que les servomoteurs du centre d'usinage à cinq axes adjacent ne tremblent pas, évitant ainsi la mise au rebut de dizaines de milliers de pièces de précision en raison d'écarts de taille.

2. Salle de distribution électrique d'un complexe commercial

En raison des périodes de consommation électrique inégales des magasins de chaque étage, la charge triphasée est fortement déséquilibrée. Les régulateurs de tension traditionnels peuvent être submergés, tandis que la fonction de régulation intelligente phase par phase de ce produit peut stabiliser indépendamment et précisément chaque tension de phase, éliminant fondamentalement les problèmes de surchauffe de la ligne neutre et de scintillement causés par un déséquilibre de tension, et assurant le bon fonctionnement des systèmes de climatisation, d'éclairage et d'ascenseur de l'ensemble du centre commercial.

3. Usines de traitement des eaux usées dans les régions éloignées

Dans ces endroits, la tension à l’extrémité de la ligne d’alimentation longue distance oscille souvent autour de 300 V à un niveau faible. La capacité de régulation de tension à large plage du régulateur de tension CA entièrement automatique TNS peut l'élever progressivement jusqu'à la norme 380 V, garantissant que les équipements électriques clés tels que les ventilateurs et les pompes de relevage reçoivent un couple suffisant, et évitant les pannes de démarrage et d'arrêt de l'équipement et la réduction de l'efficacité du traitement des eaux usées en raison d'une puissance insuffisante.

Informations sur le produit

Matériau de base

Le système matériel de base du stabilisateur de tension alternative entièrement automatique Yibaling TNS constitue la base physique pour obtenir une alimentation électrique stable au niveau industriel. Il est construit autour de trois objectifs principaux : une régulation efficace de la tension, un contrôle intelligent et une protection robuste.
Un stabilisateur de tension TNS fiable est essentiellement une intégration technique de système d'acier au silicium de haute qualité, de matériaux en cuivre à haute conductivité, de matériaux composites résistants à l'usure, de dispositifs semi-conducteurs et de matériaux de protection.
Le noyau consiste à utiliser des tôles d'acier au silicium laminées à froid avec une perméabilité magnétique élevée et une faible perte comme noyau, combinées à des enroulements émaillés en cuivre électrolytique de haute pureté, pour construire un corps principal de conversion magnétique-électrique efficace et à faible perte thermique.
L'action clé de régulation de tension repose sur le glissement précis de balais de carbone spéciaux en composite de graphite métallique sur les enroulements. Ce matériau possède d’excellentes propriétés de conductivité, d’autolubrification et de résistance à l’usure.
Les modèles haut de gamme utilisent des thyristors ou des modules à semi-conducteurs de puissance IGBT pour obtenir une commutation sans contact, au niveau de la milliseconde et sans étincelle, avec une durée de vie extrêmement longue.
Le cerveau du produit est constitué de microprocesseurs de qualité industrielle (MCU) et de transformateurs tension/courant précis, responsables d'un échantillonnage précis en temps réel et d'une prise de décision rapide.
En termes de sécurité et de structure, les canaux internes à courant élevé utilisent des barres de cuivre étamé à faible impédance, le châssis est constitué de plaques d'acier laminées à froid de haute qualité après traitement antirouille, et une varistance à oxyde métallique (MOV) intégrée et d'autres composants forment un circuit de protection anti-surtension.

La personnalisation du stabilisateur de tension alternative entièrement automatique TNS

1. Paramètres clés et confirmation technologique

Indicateurs de performance de base :

Précision de stabilisation: Précisez clairement s'il s'agit de ±1 % ou ±0,5 %, car cela affecte directement le niveau de précision (comme la classe 0,2) du circuit d'échantillonnage interne (tel qu'une puce ADC de 16 bits ou plus de précision) et du transformateur de tension (PT).
Temps de réponse: Précisez clairement s'il s'agit du temps de réponse complet (de la fluctuation de tension à la récupération dans la plage de précision) ou du temps de réponse échelonné. Pour des scénarios tels que les presses et les machines de soudage par points, il est nécessaire de confirmer l'exigence d'une vitesse de compensation instantanée des creux de tension, qui détermine s'il faut adopter une commutation sans contact (thyristor) ou une solution de servomoteur à grande vitesse.

Cadrage initial des matériaux et processus clés :

Basé sur l'exigence d'efficaciténts, spécifiez clairement la limite supérieure de la qualité de la tôle d'acier au silicium, par exemple : "Doit utiliser Nippon Steel 27ZH100 ou une qualité domestique 30QG120 ou supérieure de tôle d'acier au silicium orienté".
Basé sur les exigences de capacité de surcharge et de durée de vie, préciser clairement le type de composant de régulation de tension: "Dans les scénarios nécessitant des ajustements fréquents et sans entretien, spécifiez l'utilisation d'un module à thyristor bidirectionnel (thyristor) Infineon ou de marque équivalente ; dans les scénarios de charge à impact élevé, spécifiez l'utilisation de balais de carbone composites en graphite d'argent et d'enroulements spéciaux résistants à l'usure avec une solution de servomoteur".
Basé sur l'environnement, préciser clairement le procédé de protection et anti-corrosion: "Pour les environnements côtiers extérieurs, le corps de la boîte utilise un matériau en acier inoxydable 304, ou le corps de la boîte en acier au carbone utilise le système de revêtement anticorrosion lourd 'apprêt époxy riche en zinc + peinture intermédiaire à l'oxyde de fer époxy + couche de finition en polyuréthane', avec une épaisseur totale de film sec de ≥ 250 μm."

2. Conception du schéma

Conception d'approfondissement électromagnétique et structurel :

Document de calcul électromagnétique: Fournit des calculs détaillés, y compris la valeur de densité de flux magnétique du noyau de fer (telle que ≤ 1,65 T), la valeur de densité de flux électrique, le calcul de l'impédance de court-circuit, la répartition des pertes (perte à vide, perte de charge, perte supplémentaire), etc.

Résultats clés de la conception :

Dessin de conception du transformateur de compensation: Spécifiez clairement sa capacité, son rapport de tension, sa forme d'enroulement (telle qu'un enroulement de feuille ou un enroulement de fil), son niveau d'isolation (tel que la classe H 180°C).
Calcul de sélection du régulateur de tension/module de puissance: Si vous utilisez un type sans contact, fournissez le calcul de la marge de sécurité tension/courant (généralement tension ≥ 2,5 fois, courant ≥ 2 fois) et le calcul de la dissipation thermique.
Schéma logique de contrôle: Spécifiez clairement le circuit matériel pour l'échantillonnage triphasé indépendant, l'algorithme de contrôle (tel que le PID flou), la logique de protection (telle que la courbe caractéristique de temps inverse de surintensité).

3. Achat de matières premières et démarrage de la production

Approvisionnement en matériaux de base et inspection de l'entrepôt :

Tôle d'acier au silicium: Vérifiez le certificat de qualité et l'échantillon du fournisseur pour la valeur de perte de fer (P1.7/50) et la force d'induction magnétique (B800).
Fil électromagnétique/feuille de cuivre: Vérifiez le taux de résistance CC du conducteur, l'épaisseur de la couche d'isolation et la valeur de tension de tenue.
Module semi-conducteur de puissance: Vérifiez le rapport d'usine original et effectuez des tests de paramètres statiques (tels que la tension de déclenchement, le courant).
Matériau isolant: Vérifiez la certification du degré de résistance à la chaleur et l’uniformité de l’épaisseur.

Processus clés et contrôle des processus spéciaux :

Empilage de noyaux de fer: Utilisez un outil d'empilement étagé, contrôlez le coefficient d'empilement (> 0,96) et mesurez le courant à vide et la valeur de perte initiale une fois terminé.
Traitement du bobinage et de l'isolation: Utilisez une bobineuse à tension constante et effectuez un test de tension de tenue aux impulsions entre enroulements (tel que 3,5 kV, 0,1 s) une fois terminé. Pour le processus d'imprégnation, enregistrez l'ensemble du processus de courbe température-pression « préchauffage-vide-immersion-durcissement ».
Ensemble bloc d'alimentation sans contact: Appliquez le type spécifié de graisse silicone conductrice thermique sur le dissipateur thermique, utilisez une clé dynamométrique avec un couple fixe pour serrer les boulons d'installation, assurez-vous d'une résistance thermique de contact constante.
