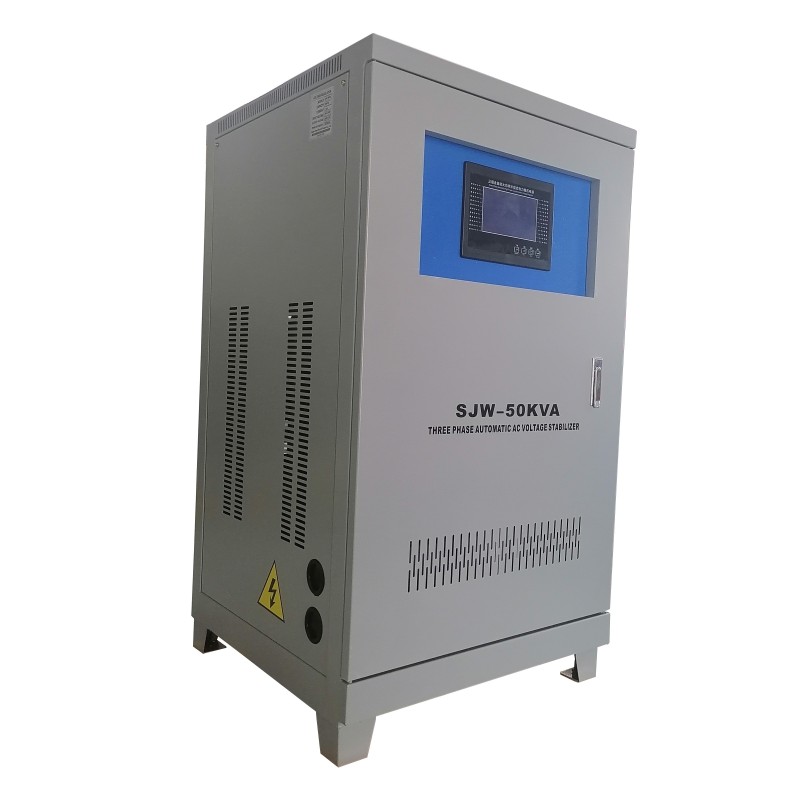

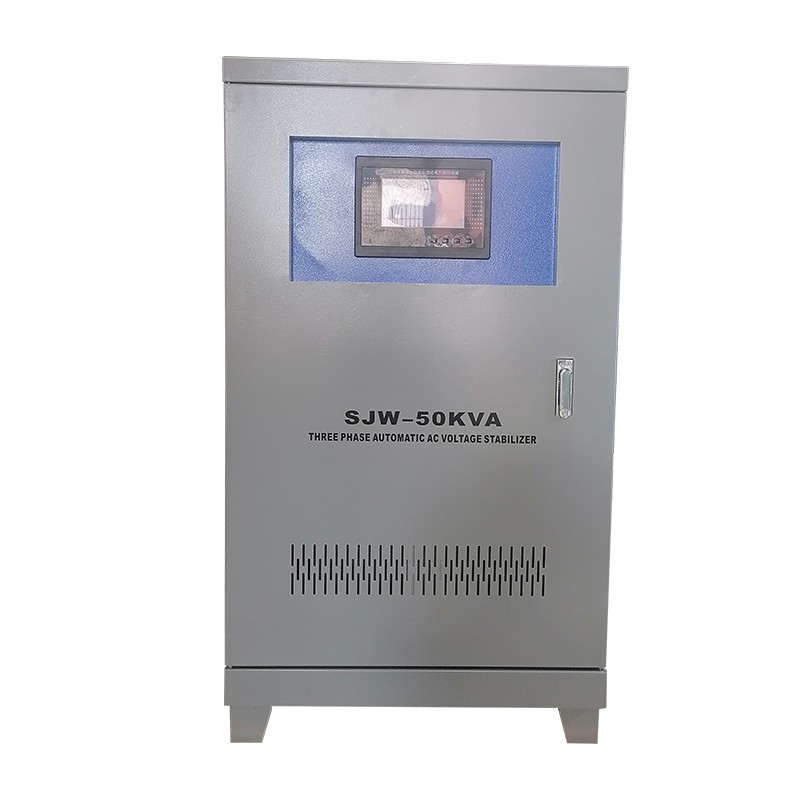

Stabilisateur de tension CA compensé triphasé SJW

Le stabilisateur de tension CA compensé triphasé Yibaling SJW est un stabilisateur de puissance triphasé rapide conçu pour les endroits où la qualité de l'énergie compte vraiment, comme les lignes de fabrication de précision, les centres de données, les salles d'imagerie médicale et les stations de communication.
Il utilise une conception multiprise intelligente combinée à un contrôle de phase indépendant. Cela signifie qu'il peut corriger les fluctuations de tension, les déséquilibres de phase, les creux et les surtensions en temps réel.

Quelle est la fonction du stabilisateur de tension série SJW dans diverses applications ?

1. Dans les usines et les ateliers

La tension chute souvent lorsque les grosses machines démarrent. Parfois, la tension reste déséquilibrée car les charges monophasées sont inégalement réparties.
Le SJW détecte ces changements en seulement 20 à 40 millisecondes et corrige instantanément chaque phase séparément.
Par exemple, dans une usine de semi-conducteurs, même une chute de tension sur un seul cycle peut détruire tout un lot de tranches. Le SJW maintient la tension de sortie à ± 1 % du point de consigne, protégeant ainsi les équipements sensibles des problèmes de réseau en amont.

2. Dans les bâtiments commerciaux

Dans ces bâtiments, l’éclairage, les climatiseurs et les équipements informatiques sont sur des phases différentes – les tensions sont rarement équilibrées. Les stabilisateurs ordinaires dotés d’un noyau partagé ne peuvent souvent pas gérer cela.
Mais les trois unités de compensation indépendantes du SJW traitent chaque phase séparément. Cela signifie plus de fils neutres surchargés, moins de perte de puissance et plus de scintillement de lumière gênant.

3. Dans des endroits éloignés

Par exemple, dans les usines de traitement des eaux ou les mines, l’électricité est souvent alimentée par de longues lignes aériennes. Pendant les heures de pointe, la tension peut chuter jusqu'à 320 V, voire moins.
La large plage de régulation du SJW (généralement ±20 % à ±30 %) ramène la tension à la normale 380 V ou 400 V.
En conséquence, les pompes, les soufflantes et les concasseurs obtiennent le couple dont ils ont besoin et ne se déclenchent pas en raison d’une basse tension.

Matériau et technologie de base

Les performances du stabilisateur SJW reposent sur un ensemble de matériaux et de composants soigneusement sélectionnés, chacun étant choisi pour remplir un objectif d'ingénierie spécifique : commutation rapide, faibles pertes, capacité de résistance élevée aux surtensions et longue durée de vie.

1. Transformateur de rémunération

Le cœur du stabilisateur SJW est constitué de trois transformateurs de compensation indépendants : un pour chaque phase.
Leurs enroulements sont constitués de cuivre sans oxygène de haute pureté (pas d'aluminium bon marché ici), avec un système d'isolation de classe H qui peut supporter des températures allant jusqu'à 180 °C en toute sécurité.
Le noyau de fer est construit à partir d'acier au silicium laminé à froid de haute qualité (comme le 30Q130), en utilisant une technique d'assemblage par étapes. Cela signifie simplement moins d’énergie gaspillée et moins de pertes à vide.
La conception maintient également l'inductance de fuite très faible, de sorte que la tension de compensation répond presque instantanément chaque fois que le système de contrôle le demande.

2. Système de contrôle et d'échantillonnage

Le « cerveau » du SJW est un DSP (processeur de signal numérique) ou un MCU hautes performances.
Il surveille en permanence les tensions triphasées à l'aide de transformateurs de tension de haute précision (classe de précision 0,2) et de capteurs de courant à effet Hall.
Le système de contrôle utilise une compensation PID indépendante pour chaque phase, ce qui signifie que chaque phase est corrigée séparément, sans interférer avec les autres.
Toutes les fonctionnalités de protection (surtension, sous-tension, surintensité, perte de phase, mauvais ordre de phase) sont intégrées au logiciel, mais il existe également une sauvegarde matérielle dédiée pour garantir que l'unité tombe en panne en toute sécurité en cas de problème.

3. Protection contre les surtensions et filtrage EMI

Chaque entrée de phase est dotée d'une protection intégrée contre les surtensions :
MOV (varistance à oxyde métallique) – absorbe les pics de tension
Tube à décharge de gaz (GDT) – gère des surtensions plus importantes
Ensemble, ils empêchent les surtensions en mode commun et en mode différentiel d'atteindre votre équipement.
Si vous avez besoin d'une alimentation encore plus propre, vous pouvez ajouter des filtres EMI en option pour réduire le bruit haute fréquence, ce qui est particulièrement utile lorsque vous avez des charges électroniques sensibles à proximité.

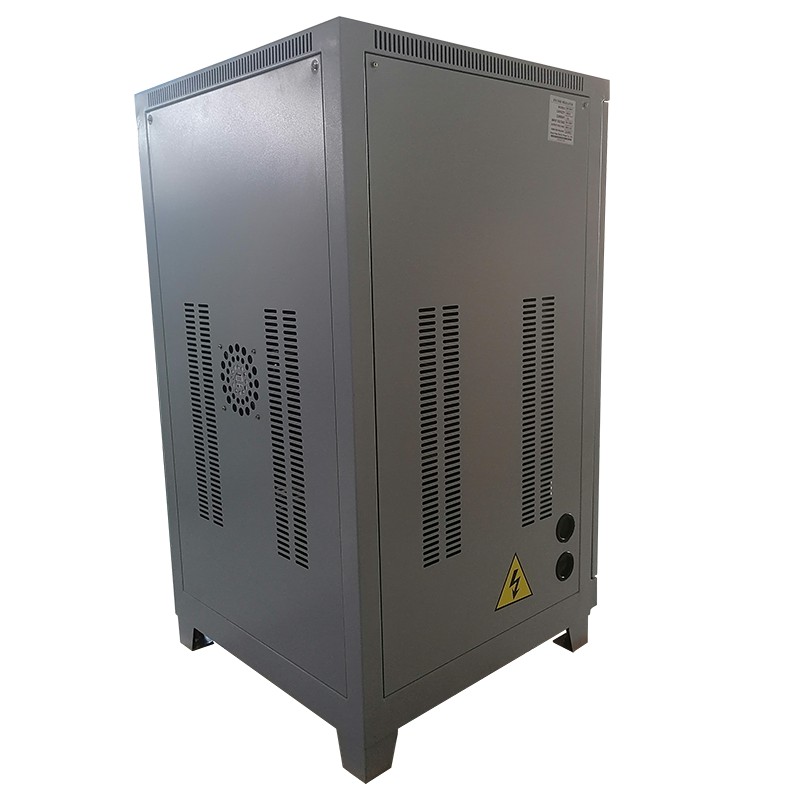

4. Boîtier et refroidissement

Le SJW est livré dans un boîtier en acier robuste (au moins 1,5 mm d'épaisseur), avec un revêtement en poudre électrostatique (≥80 μm) pour une bonne résistance à la corrosion.
Protection standard : IP20 – convient parfaitement aux locaux électriques intérieurs
Protection supérieure en option : IP23, IP54 ou même plus – pour les zones poussiéreuses ou une utilisation en extérieur
Refroidissement:
Pour les unités jusqu'à 100 kVA, la convection naturelle est généralement suffisante (pas de bruit de ventilateur, pas de pièces mobiles en panne)
Pour les unités plus grandes, les ventilateurs à température contrôlée dotés de roulements à billes longue durée ne se déclenchent qu'en cas de besoin.
En termes simples : le boîtier est robuste, le refroidissement est intelligent et vous pouvez choisir le niveau de protection adapté à votre site.

Personnalisation du stabilisateur triphasé SJW

1. Confirmation des paramètres clés

Avant la production, les paramètres suivants doivent être clairement définis avec le client :

2. Documents techniques que nous fournissons aux clients

Lorsque nous construisons votre stabilisateur SJW, vous ne serez pas laissé deviné. Voici ce que nous vous envoyons :
Dessin du transformateur de compensation – montre la taille du noyau, la disposition des enroulements et le niveau d'isolation.
Rapport de sélection du module SCR – explique quels thyristors nous utilisons, quelle marge de sécurité nous laissons et comment nous gérons la chaleur.
Schéma du PCB de contrôle et version du micrologiciel – inclut la méthode d'échantillonnage, les paramètres de protection et le protocole de communication (Modbus, RS485 ou Ethernet si nécessaire).
Dessin mécanique et disposition des bornes – vous indique comment le monter, où entrent les câbles et comment connecter un commutateur de dérivation si nécessaire.

3. Comment nous le construisons – Étapes clés de fabrication

Nous ne nous contentons pas d’« assembler » des pièces. Nous suivons un processus contrôlé.
Bobinage – effectué sur des machines contrôlées par ordinateur avec une tension constante. Chaque couche d'isolation est uniforme. Pas de « chance de chance » à remontage manuel.
Imprégnation sous pression sous vide (VPI) – les enroulements sont trempés dans une résine époxy de classe H sans solvant sous vide poussé (≤ 133 Pa), puis durcis dans un four à température contrôlée.
Pourquoi c'est important : Cela rend les enroulements étanches, résistants à la poussière, aux vibrations et à une meilleure dissipation de la chaleur. Sans VPI, l’isolation échoue des années plus tôt.
Assemblage SCR – les modules sont montés sur des dissipateurs thermiques avec de la graisse thermique et serrés avec une clé dynamométrique calibrée. Cela maintient la résistance de contact faible et évite la surchauffe.

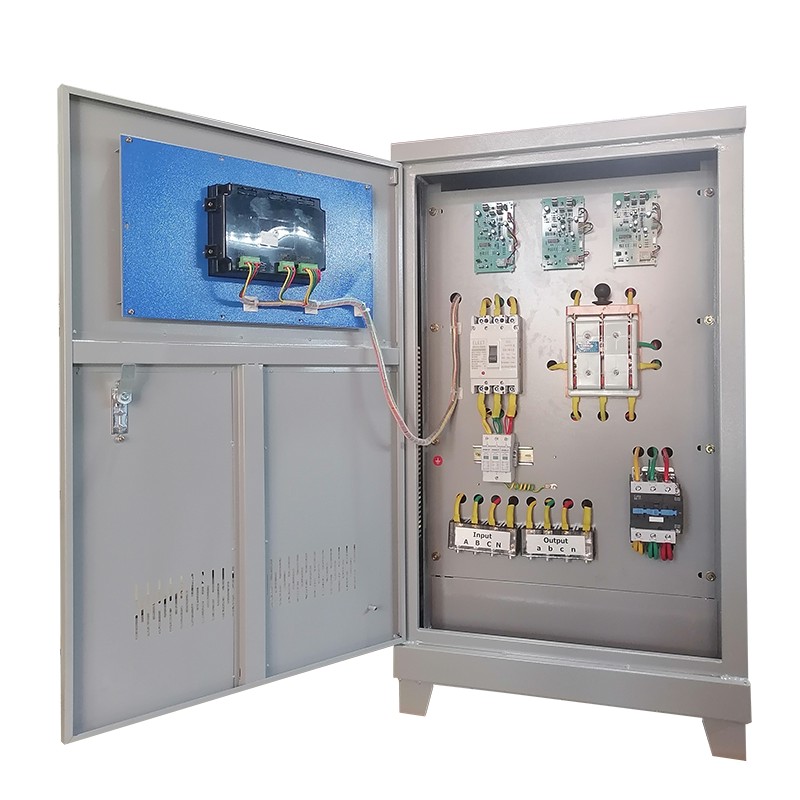

Assemblage final – les sections de puissance et de contrôle sont physiquement séparées pour réduire le bruit électrique. Toutes les barres omnibus internes sont en cuivre pur étamé (et non en aluminium). Le cuivre signifie une résistance plus faible, moins de chaleur et une durée de vie plus longue.

4. Tests en usine

Chaque unité SJW est soumise à un ensemble complet de tests de routine et de type :
Résistance d'isolation (≥ 100 MΩ avec mégohmmètre 2 500 V)
Tenue diélectrique (AC 3 500 V / 1 min entre les enroulements et la terre)
Test de régulation indépendant de la phase – une tension d'entrée déséquilibrée est appliquée artificiellement (par exemple, A : +15 %, B : 0 %, C : −10 %), et le déséquilibre de sortie est mesuré (doit être ≤ ± 1 %).
Test de réponse dynamique – un incrément de charge de 50 % est appliqué ; la chute de tension de sortie et le temps de récupération sont enregistrés avec un analyseur de puissance à grande vitesse ; il doit revenir à ± 1 % en 40 ms.
Test de vidage de charge – la pleine charge est soudainement supprimée ; le transitoire de surtension ne doit pas dépasser +5% de la consigne.
Test de protection contre les surintensités/courts-circuits – des défauts simulés vérifient que les SCR sont bloqués et que le disjoncteur d'entrée se déclenche dans le délai spécifié.
Chaque résultat de test est enregistré dans le rapport de test en usine, qui est remis au client avec le produit.

Si vous êtes confronté à des problèmes tels que des alarmes d'équipement inexpliquées, des arrêts de production liés à la tension ou un déséquilibre triphasé dans votre installation, la série SJW peut être la réponse. L'équipe d'ingénierie de Yibaling est prête à vous aider avec le dimensionnement, la personnalisation et l'assistance technique.
