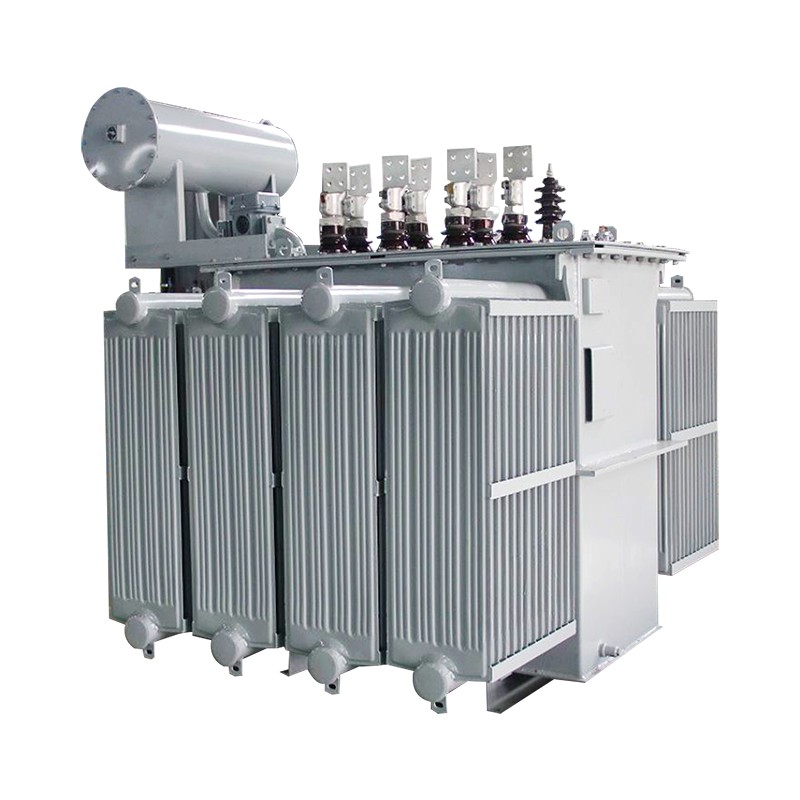

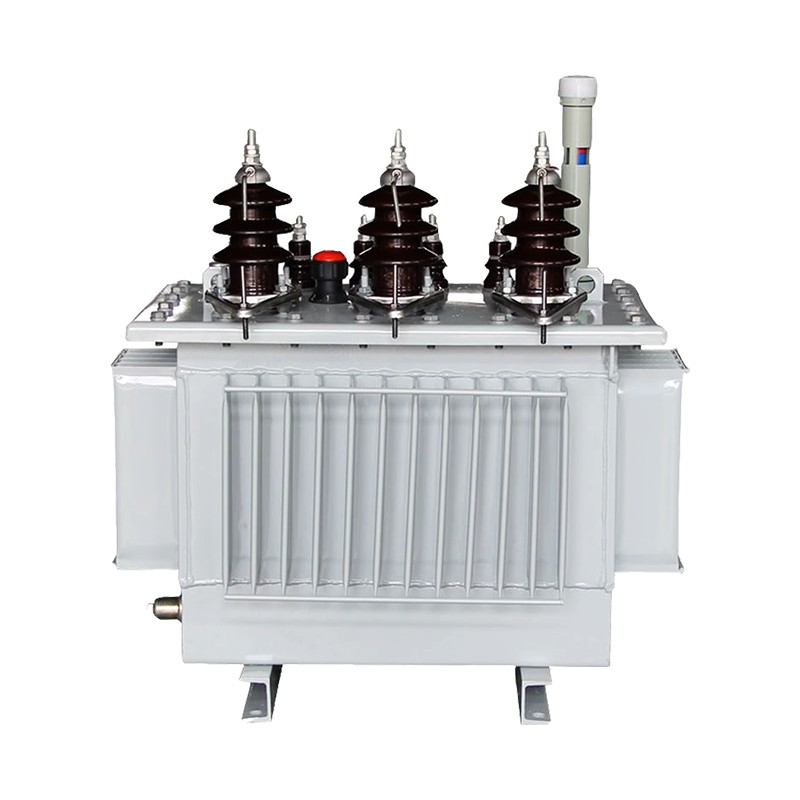

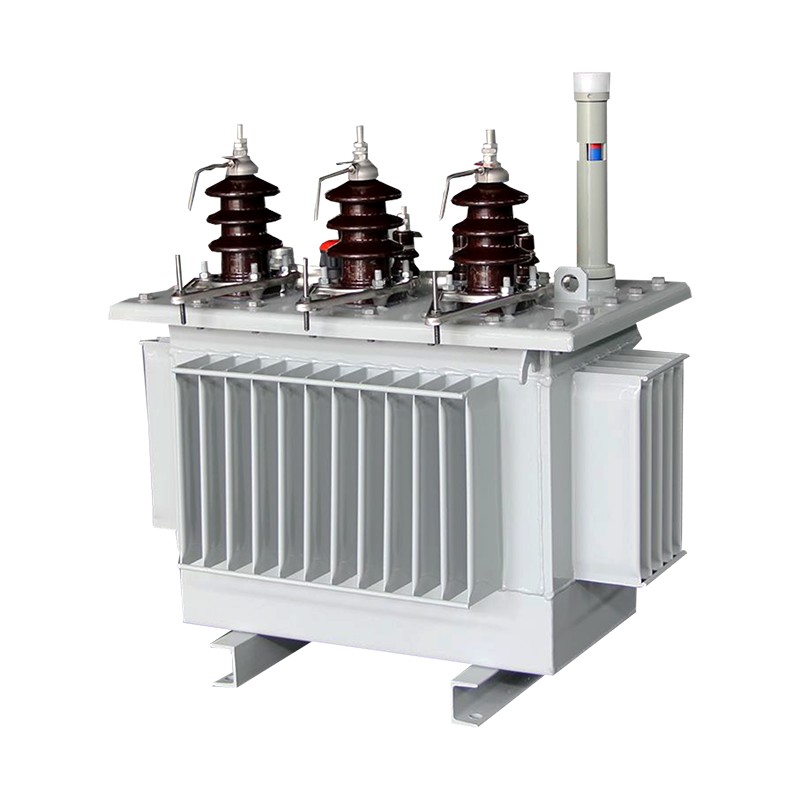

Transformateur de distribution S13

Le transformateur de distribution S13 a apporté de nombreuses améliorations basées sur la structure traditionnelle et la technologie mature. Par exemple, il a amélioré le support efficace aux extrémités de la bobine, le rendant ainsi plus capable de résister aux courants de court-circuit.

Le produit a remplacé la bobine hélicoïdale par une bobine dotée de canaux d'huile longitudinaux, ce qui améliore la dissipation thermique à l'intérieur du transformateur. Dans le même temps, de nouvelles structures de levage et de positionnement pour le corps du transformateur ont été adoptées à l'extérieur, garantissant une plus grande fiabilité lors du transport et du fonctionnement sur de longues distances.

Profil de l'entreprise

Matériaux de haute qualité

Pour créer un transformateur de distribution S13 hautement fiable, Yibaling Factory contrôle strictement les matériaux dès le début :

Premièrement, les conducteurs d'enroulement utilisent un fil de cuivre sans oxygène avec une résistivité extrêmement faible, qui est ensuite soumis à des processus d'étirage et de polissage précis pour garantir une surface lisse et sans bavures. Cela réduit physiquement les pertes par courants de Foucault et l’effet cutané, réduisant ainsi considérablement les pertes de charge.

Le noyau utilise une perméabilité magnétique élevée et des tôles d'acier au silicium orientées laminées à froid de haute qualité et à faibles pertes. Grâce à une conception optimisée du circuit magnétique, les pertes à vide sont réduites au niveau le plus élevé de l'industrie. Dans le processus d'étanchéité, nous sélectionnons des matériaux en caoutchouc spéciaux qui résistent à l'huile, aux températures élevées et au vieillissement, garantissant l'élasticité et la solidité des composants d'étanchéité pendant un fonctionnement à long terme et éliminant le risque de fuite.

Pour les modèles immergés dans l’huile, nous injectons de l’huile de transformateur qui a subi une filtration d’huile sous vide en plusieurs étapes et un traitement de filtration précis. Sa teneur en humidité, sa teneur en gaz et la taille des particules d'impuretés sont bien supérieures aux normes nationales, garantissant la résistance de l'isolation et l'efficacité de la dissipation thermique.

Tout au long du processus, toutes les matières premières de base sont soumises à un examen strict et à une gestion de la traçabilité tout au long de la chaîne, depuis les qualifications des fournisseurs, l'inspection à l'arrivée jusqu'au processus de production, conformément aux normes nationales chinoises et au système de gestion de la qualité ISO9000, garantissant que chaque transformateur de distribution S13 est construit sur une base matérielle solide et cohérente.

État de fonctionnement

L'environnement de fonctionnement standard du transformateur de distribution S13 doit respecter les limites de conception de son équipement extérieur immergé dans l'huile.

1. Localisation géographique

La conception standard est applicable aux zones situées à une altitude de 1 000 mètres ou moins.

Si l'altitude dépasse cette limite, la capacité et l'isolation doivent être réduites conformément aux exigences de déclassement.

2. Conditions climatiques

Il doit être conforme aux éléments suivants :

Température de fonctionnement maximale : ne dépasse pas +40℃

Température moyenne du mois le plus chaud : ne dépasse pas +30℃

Température minimale : pas inférieure à -25 ℃ (pour le type extérieur)

Humidité relative de l'air : ne dépasse pas 95% à 25℃ pour éviter une condensation excessive.

3. Lieu d'installation

Lors de l'installation, il doit s'agir d'un espace extérieur bien ventilé, sans obstructions importantes, garantissant un refroidissement naturel ; la fondation doit être solide et plate, avec une pente modérée vers le côté du réservoir de pétrole.

Le transformateur de distribution S13 convient aux environnements à niveau de pollution normal. Dans les zones côtières, industrielles, etc., où règnent du brouillard salin, des gaz corrosifs ou une forte pollution, il est nécessaire de fournir des explications supplémentaires pour améliorer l'isolation extérieure et la conception anticorrosion.

Il est strictement interdit de l'utiliser dans des environnements inflammables et explosifs, et il convient d'éviter une exposition à long terme à des conditions de vibrations extrêmes.

Comment choisir un transformateur de distribution S13 ?

1. Lors de l'achat du transformateur de distribution S13, la compréhension des valeurs nominales est toujours la clé pour vérifier les caractéristiques de la charge.

Les caractéristiques de charge incluent le type de charge et les fluctuations de tension. En termes de type de charge, il peut s’agir d’une charge intermittente ou d’une charge continue.

2. Le rapport de tension dépend des caractéristiques de la charge et de l'application. Il est calculé en prenant le rapport de la tension primaire à la tension secondaire ou de la haute tension à la basse tension.

La taille du transformateur de distribution S13 dépend également du rapport de tension. Plus le rapport de tension est grand, plus le volume sera grand, à mesure que le nombre de tours dans l'enroulement primaire augmente.

3. Lors du choix du transformateur de distribution S13, il faut prêter attention à l'efficacité. Le transformateur S13 efficace aide à réduire les pertes de puissance en convertissant correctement la tension.

Cela permet non seulement d’économiser de l’énergie, mais également de réduire les coûts. L’équipement ne peut fonctionner efficacement que lorsque la qualité des pièces et composants utilisés est la meilleure.
