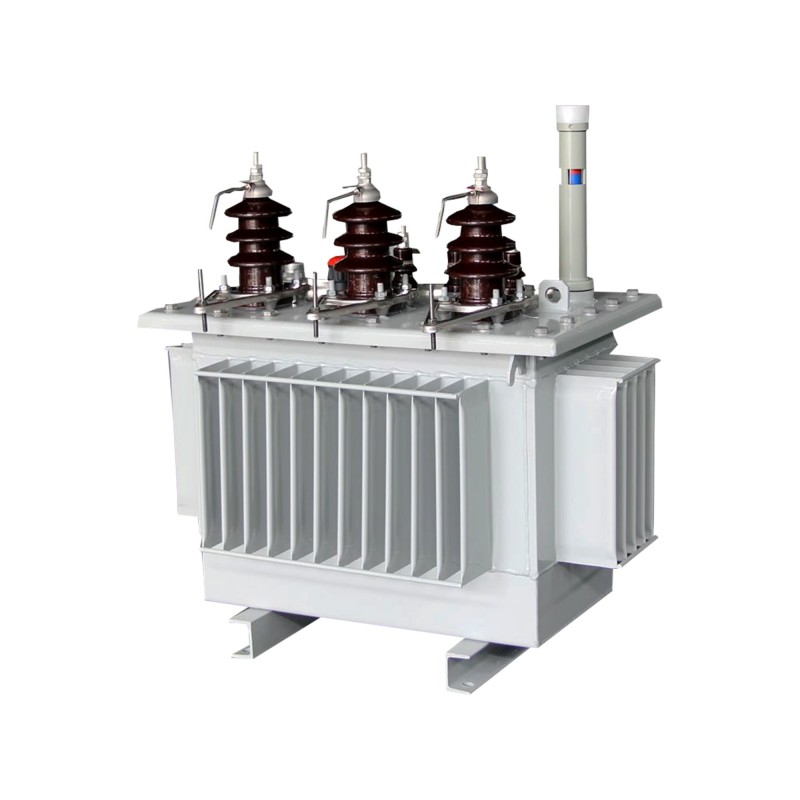

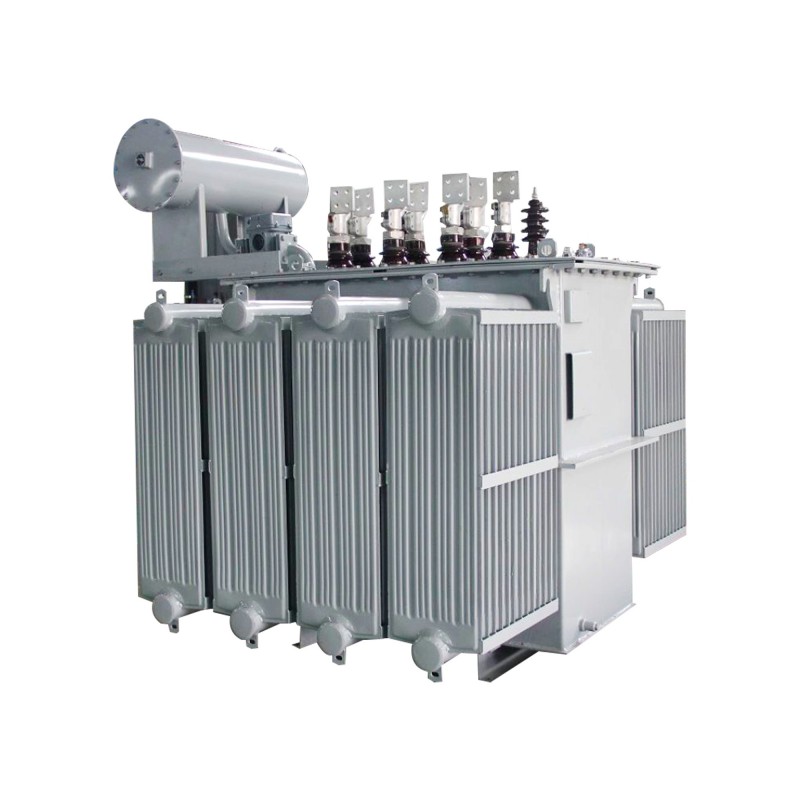

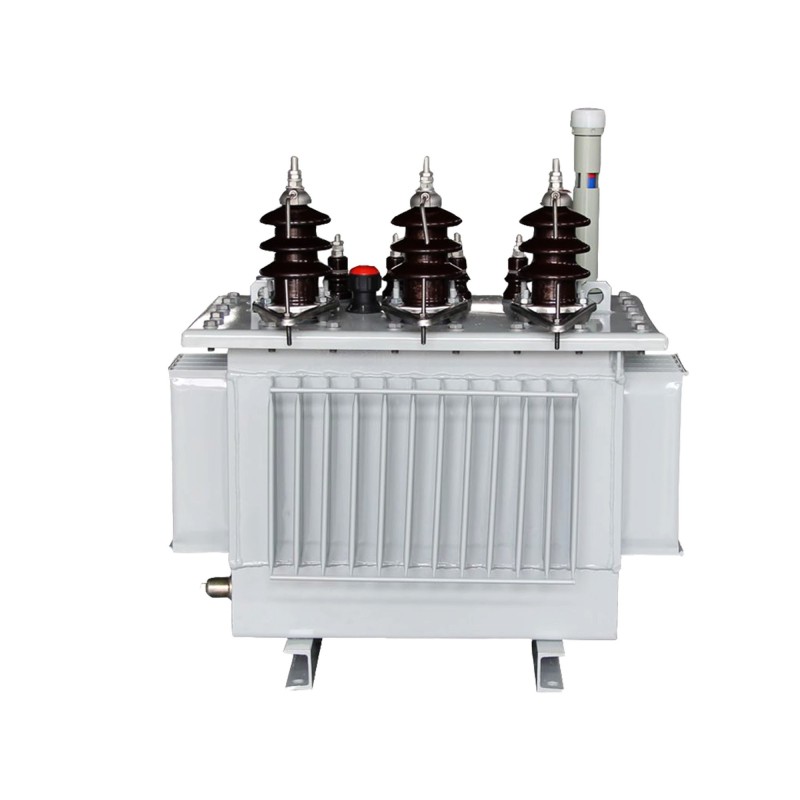

Transformateur de distribution immergé dans l'huile S13

Le transformateur de distribution d'énergie immergé dans l'huile S13 est un transformateur de distribution d'énergie triphasé immergé dans l'huile produit par Yibaling Factory.

Il s'agit d'un équipement électrique triphasé qui a réalisé des améliorations de performances clés sur la base d'une structure fiable traditionnelle.



Les principaux avantages se reflètent dans deux améliorations ciblées :

Le corps du transformateur de distribution d'énergie immergé dans l'huile S13 adopte une nouvelle structure d'isolation et une nouvelle conception de renforcement mécanique.

Par exemple, en améliorant le système de compression des enroulements, en utilisant des coussinets isolants à haute résistance et en adoptant une meilleure méthode de fixation des fils conducteurs, cela améliore considérablement la stabilité du transformateur de distribution d'énergie immergé dans l'huile S13 lorsqu'il est soumis à des courants de court-circuit soudains, réduisant ainsi le risque de défauts et assurant la résilience du fonctionnement du réseau électrique.

Le noyau de fer du transformateur de distribution d'énergie immergé dans l'huile S13 est constitué de tôles d'acier au silicium orientées à haute perméabilité magnétique et de haute qualité laminées à froid à faible perte (telles que 30ZH120 ou des matériaux similaires), et est assemblé à l'aide d'un processus de joint biseauté complet à joint étagé.

Cette combinaison minimise la résistance magnétique et les pertes par courants de Foucault dans le noyau de fer, ce qui entraîne une réduction significative de la perte à vide (Po) et de la charge (Pk) du transformateur.

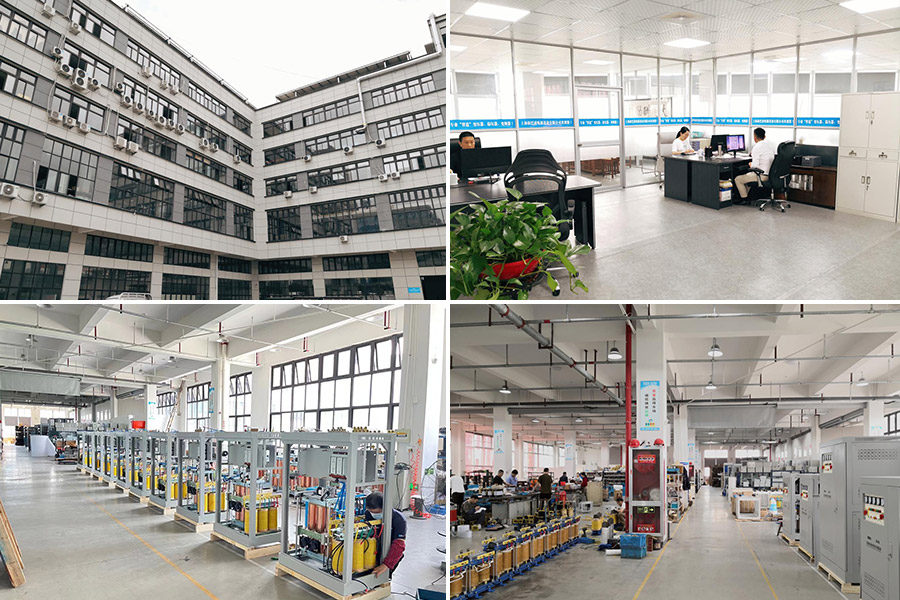

Profil de l'entreprise

État de fonctionnement

1. Altitudes

La conception standard du transformateur de distribution immergé dans l'huile S13 est applicable aux zones dont l'altitude ne dépasse pas 1 000 mètres. Lorsque l'altitude du lieu d'installation dépasse cette limite, en raison de la rareté de l'air, l'efficacité de dissipation thermique diminuera et la résistance de l'isolation externe sera réduite.

Dans ce cas, la capacité doit être réduite conformément aux normes d'utilisation nationales et la distance d'isolation peut devoir être corrigée. D'une manière générale, pour chaque augmentation d'altitude de 100 mètres, il est suggéré de réduire la capacité de charge continue recommandée du transformateur d'environ 0,3 à 0,5 %.

2. Température ambiante

Les conditions normales de température ambiante de fonctionnement pour le transformateur de distribution immergé dans l'huile S13 sont les suivantes :

Température maximale: +40℃. Cette température est la température dans un environnement ombragé et bien ventilé, et non la température de surface de l'équipement sous la lumière directe du soleil.

Température mensuelle maximale moyenne: pas supérieur à +30℃.

Température moyenne annuelle maximale: pas supérieur à +20℃.

Température minimale extérieure: pas inférieur à -25 ℃. Dans l'environnement à température la plus basse, il est nécessaire de s'assurer que l'huile isolante utilisée pour le transformateur de distribution immergé dans l'huile S13 a des performances à basse température correspondantes (telles qu'un point de congélation inférieur à la température ambiante) pour assurer un démarrage et une circulation normales.

Avantage de base

Comparé à des produits similaires sur le marché ayant les mêmes spécifications, le principal avantage du transformateur de distribution immergé dans l'huile S13 réside dans la réalisation d'une percée synergique en termes de niveau d'efficacité énergétique, d'économie sur tout le cycle de vie et de fiabilité opérationnelle.

1. Niveau d'efficacité énergétique

Le transformateur S13 atteint une réduction de 25 à 30 % des pertes à vide et une réduction de 10 à 15 % des pertes de charge par rapport au transformateur de distribution immergé dans l'huile S11, répondant pleinement à la norme nationale d'efficacité énergétique de premier niveau.

De plus, il fonctionne silencieusement, avec un bruit contrôlé à moins de 45 décibels, et possède une capacité de surcharge et une résistance aux chocs anti-court-circuit plus élevées.

Et le réservoir d'huile entièrement scellé et le meilleur système d'isolation rendent l'entretien pratique et la durée de vie plus longue.

2. Performances à coût élevé

Pour les clients, cela signifie directement des économies sur les coûts d’électricité. En prenant comme exemple un transformateur de 1 000 kVA couramment utilisé, le transformateur de distribution immergé dans l'huile S13 peut économiser environ 12 000 kWh d'électricité par an.

3. Performances d'exécution

En même temps, le design est très pratique :

Structure compacte, niveau de protection élevé (IP55), capable de fonctionner de manière stable dans des espaces restreints, des environnements spéciaux de centrales électriques à énergie nouvelle ou des zones côtières humides.

L'huile est respectueuse de l'environnement et sûre, et elle est équipée d'une double protection contre la pression et d'une protection contre les gaz.

FAQ

Q : Par rapport aux anciens modèles (tels que les transformateurs de distribution immergés dans l'huile S9, S11), quels sont les principaux avantages énergétiques et économiques du transformateur de distribution immergé dans l'huile S13 ?

R : Le principal avantage réside dans sa conception avancée et dans l’amélioration de son efficacité énergétique. Le transformateur de distribution immergé dans l'huile S13 utilise des tôles d'acier au silicium orientées laminées à froid de haute qualité et une structure à joint oblique complet, réduisant considérablement les pertes par courants de Foucault et par hystérésis magnétique dans le circuit magnétique.

Plus précisément, sa perte à vide (P0) est en moyenne réduite d'environ 20 à 30 % par rapport au transformateur de distribution immergé dans l'huile S11, et sa perte en charge (Pk) est en moyenne réduite d'environ 15 à 20 %.

D'un point de vue économique, cela conduit à un meilleur coût total de possession (TCO). Bien que le coût d'achat initial soit légèrement plus élevé, les coûts de perte d'énergie considérablement réduits sur tout le cycle de vie du transformateur (généralement 20 ans ou plus) peuvent souvent être récupérés en quelques années, ce qui rend l'utilisation à long terme plus rentable.
