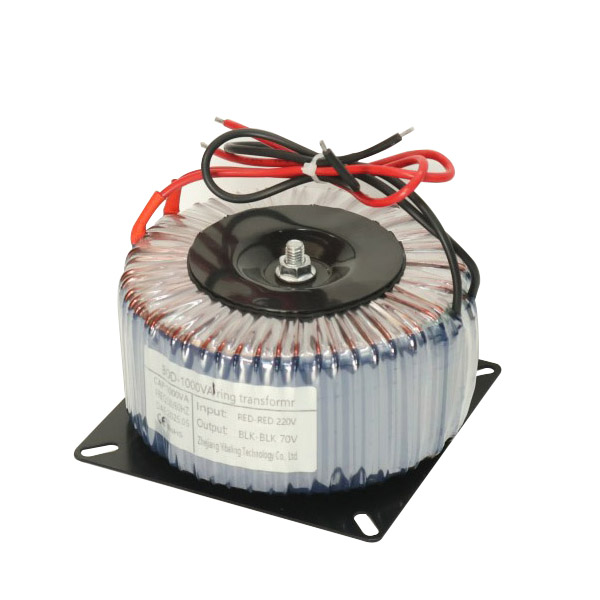

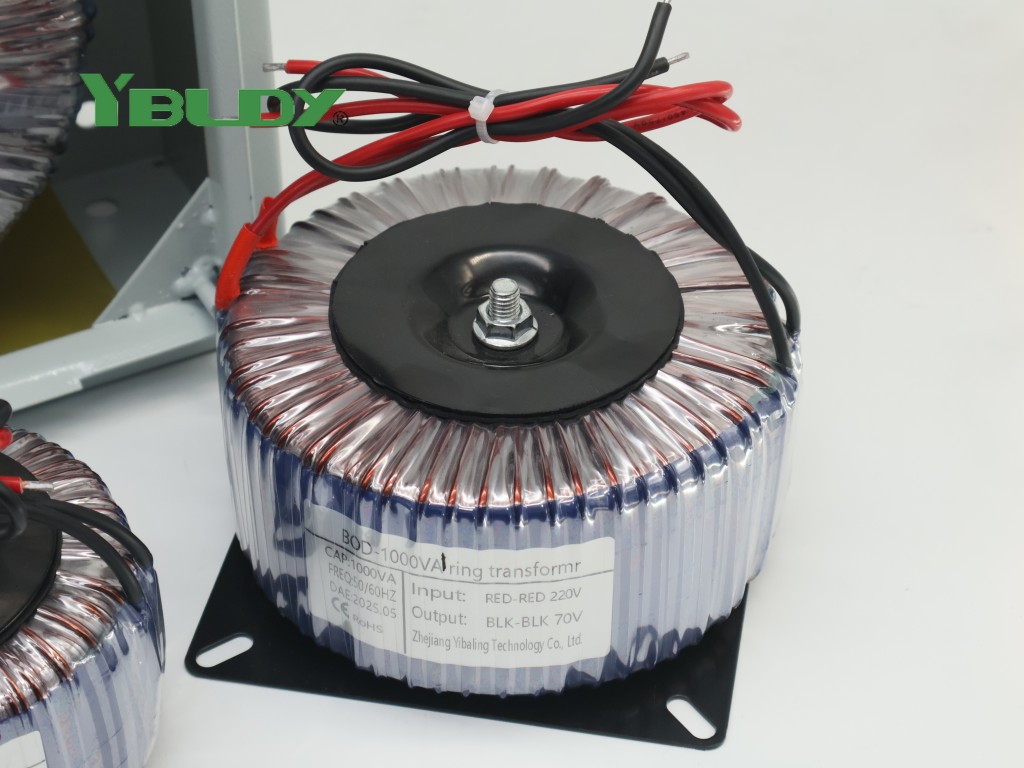

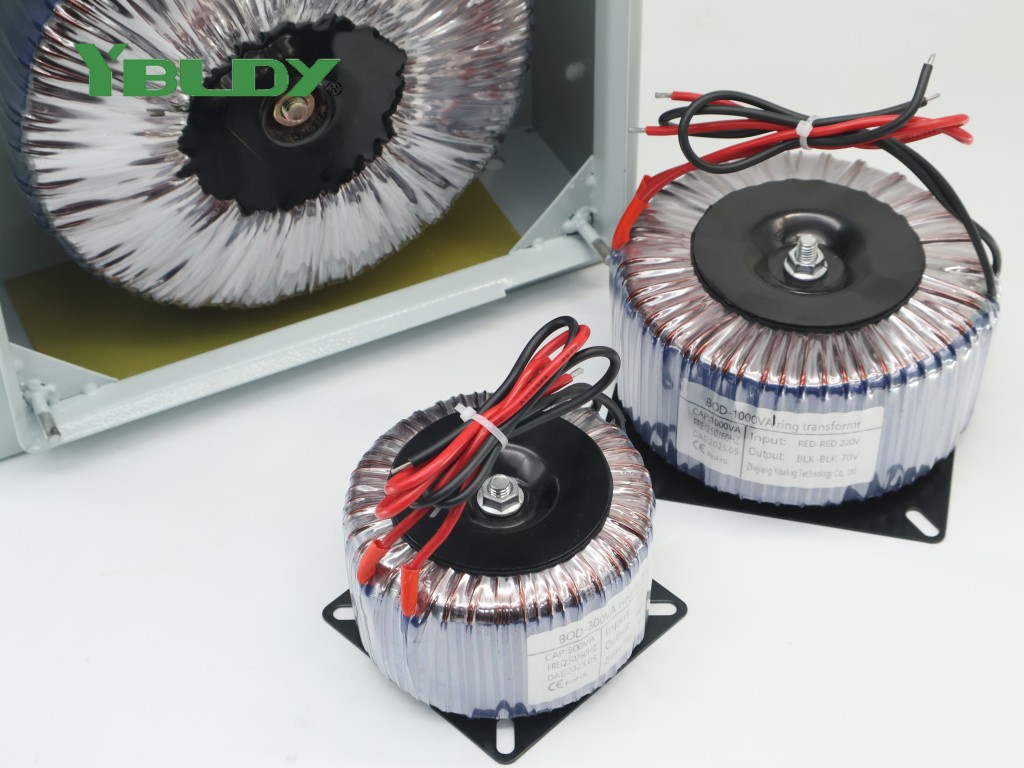

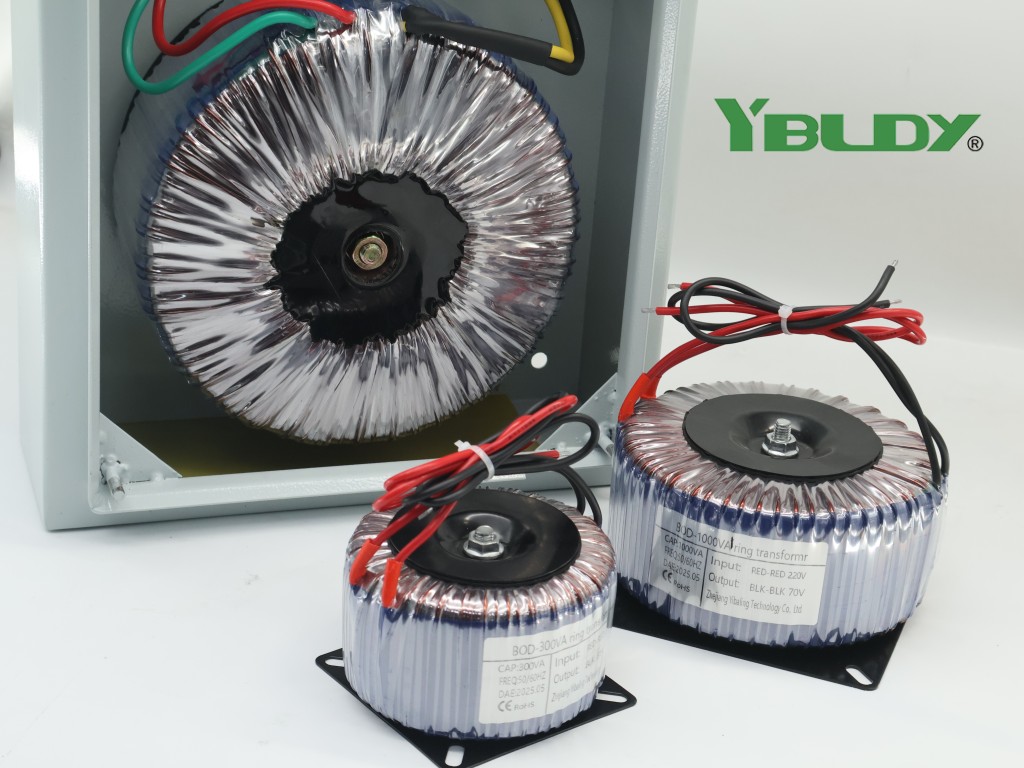

Transformateur toroïdal

Le transformateur toroïdal est l'un des produits Yibaling, nous sommes un fabricant fiable en Chine. Ce produit tire son nom du fait que son noyau est constitué de tôles d'acier au silicium en forme d'anneau et sans soudure, enroulées en continu. Il s'agit de la solution privilégiée dans la conception d'alimentations électriques modernes pour obtenir un rendement élevé, un faible bruit et une petite taille.

Structure du produit

Le transformateur toroïdal ressemble à une boucle d’énergie en forme de « beignet ». Cette structure unique rend son circuit magnétique fermé et présente une résistance magnétique extrêmement faible, apportant trois avantages fondamentaux :

1. Haute efficacité

Avec la direction du flux magnétique parfaitement alignée avec l'orientation des grains des tôles d'acier au silicium, ce qui entraîne une réduction significative des pertes à vide et des pertes de cuivre, et un rendement à pleine charge dépassant facilement 95 %.

2. Faible interférence électromagnétique

Il a un flux de fuite négligeable et n'interférera pas avec les circuits de précision environnants, particulièrement adapté aux instruments audio haute fidélité (Hi-Fi) et de précision.

3. Petite taille et faible poids

Son volume et son poids sont environ 30% inférieurs à ceux des transformateurs traditionnels de type EI sous la même puissance, ce qui facilite son intégration.
En raison de ces caractéristiques, les transformateurs toroïdaux sont devenus les principaux composants de puissance des amplificateurs audio haut de gamme, des équipements médicaux, des modules de contrôle industriels et de divers produits électroniques exigeants de laboratoire et grand public.

La fonction du transformateur toroïdal

Le transformateur toroïdal est une solution performante dans le domaine de l'électronique de puissance moderne qui optimise au maximum les trois indicateurs fondamentaux que sont l'efficacité, la pureté et la compacité.
Toutes les caractéristiques exceptionnelles du transformateur toroïdal proviennent d'une conception physique fondamentale : un noyau de fer fermé sans soudure enroulé avec des bandes d'acier au silicium à haute perméabilité magnétique.
Cette structure forme un chemin magnétique idéal avec une résistance magnétique extrêmement faible, réduisant les pertes à vide et le courant d'excitation à moins d'un dixième de ceux des noyaux de fer traditionnels avec coutures, jetant ainsi les bases d'un rendement ultra élevé (généralement > 95 %) et d'une faible élévation de température du transformateur toroïdal.
Dans le même temps, le flux magnétique entièrement confiné à l'intérieur du tore garantit que le rayonnement magnétique de fuite est presque nul, ce qui en fait une alimentation « silencieuse » idéale pour les systèmes audio haute fidélité, les instruments de mesure de précision et les équipements électroniques sensibles, éliminant fondamentalement les interférences électromagnétiques.
De plus, les enroulements uniformes et compacts et le chemin magnétique optimal se traduisent par une densité de puissance plus élevée, permettant au transformateur toroïdal de réduire considérablement son volume et son poids d'environ 30 % au même niveau de puissance, et de fonctionner presque sans vibration ni bruit.
Le transformateur toroïdal n’est donc pas un composant universel. Le transformateur toroïdal est un composant de puissance stratégique conçu pour les amplificateurs audio haut de gamme, les équipements d'imagerie médicale, le contrôle industriel de précision et tout système ayant des exigences strictes en matière de qualité électrique, d'aménagement de l'espace et de gestion thermique.

Champs d'application

Le transformateur toroïdal, avec ses principaux avantages de rendement élevé, de faibles interférences, de petite taille et de fonctionnement silencieux, est principalement utilisé dans les domaines de milieu à haut de gamme qui ont des exigences strictes en matière de qualité d'alimentation, d'agencement de l'espace ou d'environnement électromagnétique, plutôt que dans des situations générales ordinaires. Les domaines d'application typiques sont les suivants :

1. Electronique grand public et domaine audio

Il s’agit du scénario d’application le plus classique et le plus connu.
Équipement audio haute fidélité: Dans les amplificateurs Hi-Fi, les systèmes audio haut de gamme et les équipements d'enregistrement professionnels, le transformateur toroïdal est la pierre angulaire d'une bonne base sonore. Son champ magnétique de fuite extrêmement faible et ses interférences électromagnétiques peuvent garantir un fond pur de signaux audio sans bourdonnement ni bruit ; la réponse énergétique rapide fournit une dynamique abondante et des performances transitoires pour la musique.
Équipement audio et de jeu haut de gamme: Certains lecteurs Blu-ray, amplificateurs AV et alimentations de consoles de jeux de haut niveau adopteront des transformateurs toroïdaux pour obtenir des performances plus stables et réduire le bruit de fond.

2. Contrôle industriel et automatisation

Dans le domaine industriel, le transformateur toroïdal sert des composants de base ayant des exigences extrêmement élevées en matière de fiabilité et de stabilité.
Équipement industriel de précision: Pour l'alimentation électrique des systèmes de commande numérique haut de gamme, des servomoteurs, des contrôleurs de robots et des instruments de mesure de précision (tels que les interféromètres laser). Sa faible caractéristique d'interférence garantit que les signaux de commande ne sont pas contaminés et sa haute fiabilité garantit une production continue.
Contrôle des processus critiques: Dans les automates industriels, les systèmes d'E/S distribués, les barrières de sécurité, etc., les nœuds de contrôle critiques fournissent une alimentation électrique isolée stable et propre pour empêcher les interférences du réseau de provoquer de fausses actions.

3. Instruments et équipements professionnels

Il s’agit de la manifestation directe de la pureté électromagnétique caractéristique du transformateur toroïdal.
Instruments de mesure scientifique: Alimenter les alimentations de laboratoire, les oscilloscopes, les analyseurs de spectre et les équipements de détection médicale. Le bruit extrêmement faible garantit la haute précision et la sensibilité des instruments, évitant ainsi la pollution électrique des résultats de mesure.
Matériel d'imagerie médicale: Souvent utilisé dans les équipements à ultrasons haut de gamme, les appareils de radiographie dentaire, les moniteurs patients, etc., pour les équipements médicaux soumis à des exigences strictes en matière de compatibilité électromagnétique, afin de garantir la qualité de l'image et la sécurité opérationnelle.

4. Personnalisation spécialisée et équipement commercial haut de gamme

Dans les domaines qui nécessitent des performances ou une conception particulière, le transformateur toroïdal est le premier choix.
Écran LED et éclairage de scène: Dans les alimentations de pilote d'affichage LED haut de gamme, les plates-formes de gradation professionnelles, le volume compact et la faible génération de chaleur permettent d'obtenir une intégration de système haute densité et haute fiabilité.
Alimentations personnalisées: Largement utilisé dans les modules d'alimentation de serveur haut de gamme, les équipements de communication de diffusion, les équipements de test aérospatiaux, etc., dans les domaines qui nécessitent des solutions personnalisées à haute densité de puissance.

Informations sur le produit

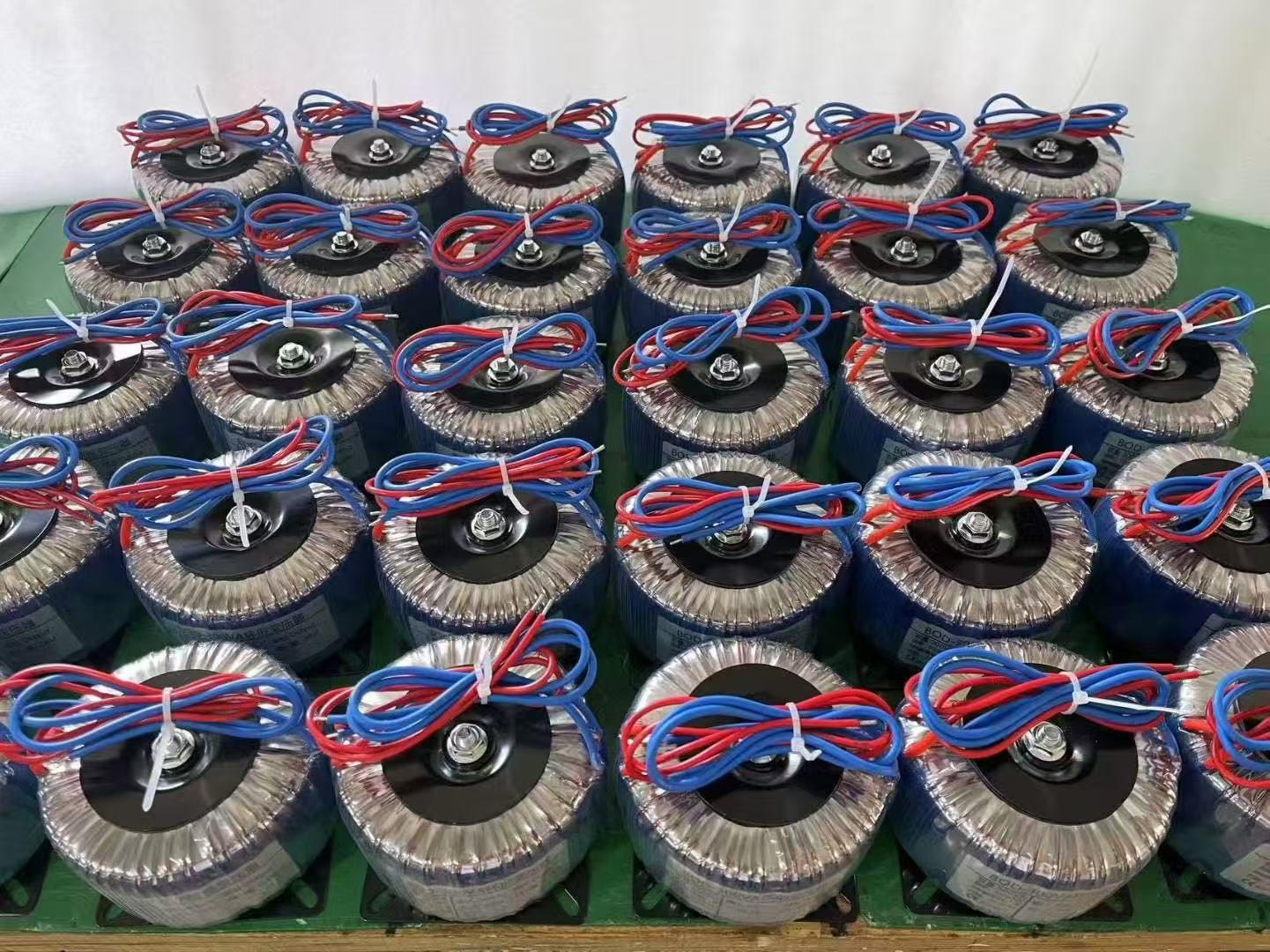

Notre entrepôt
