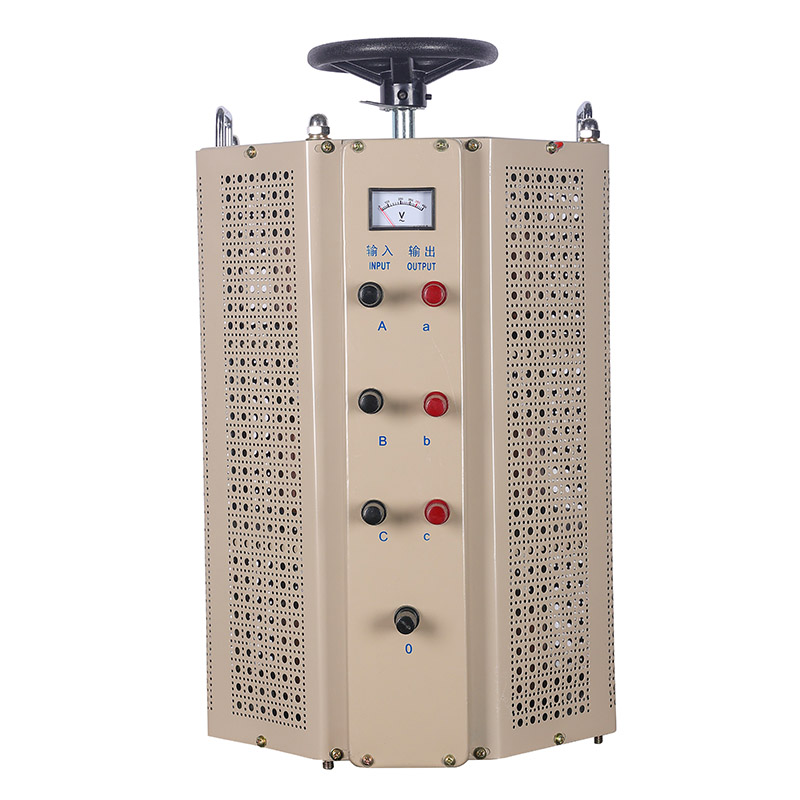

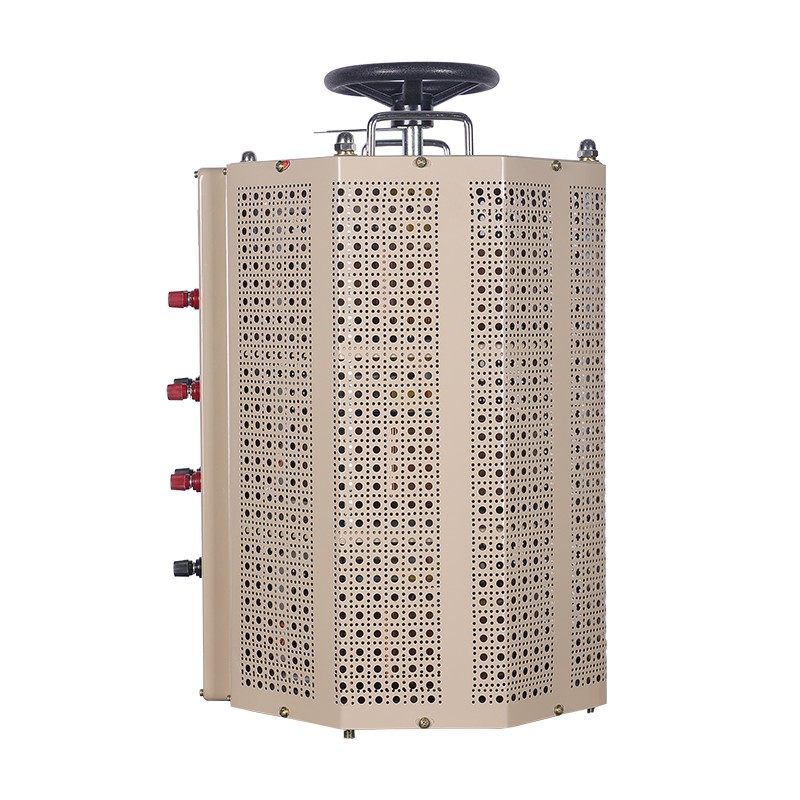

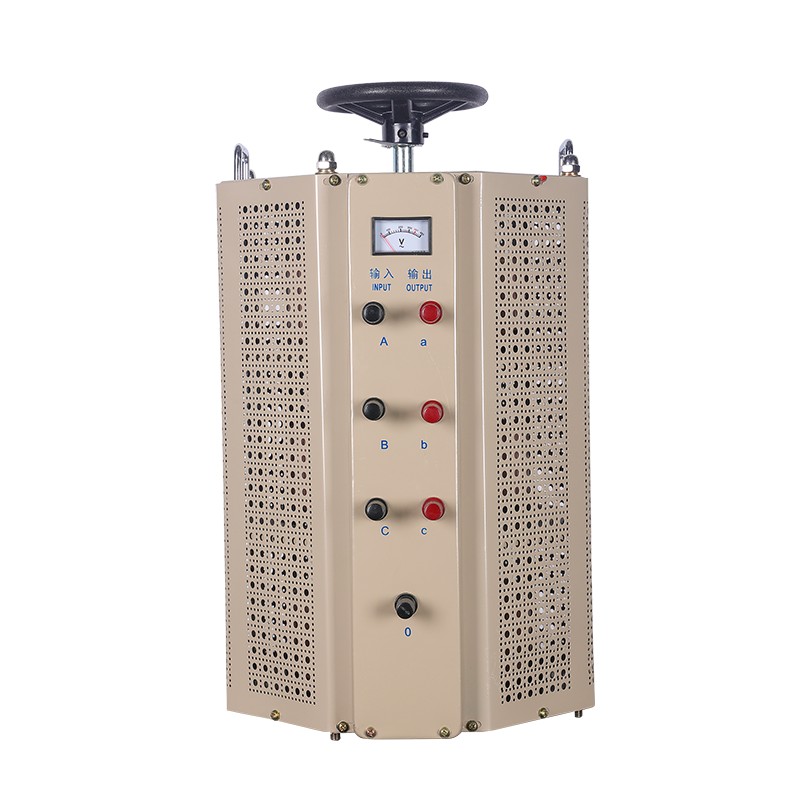

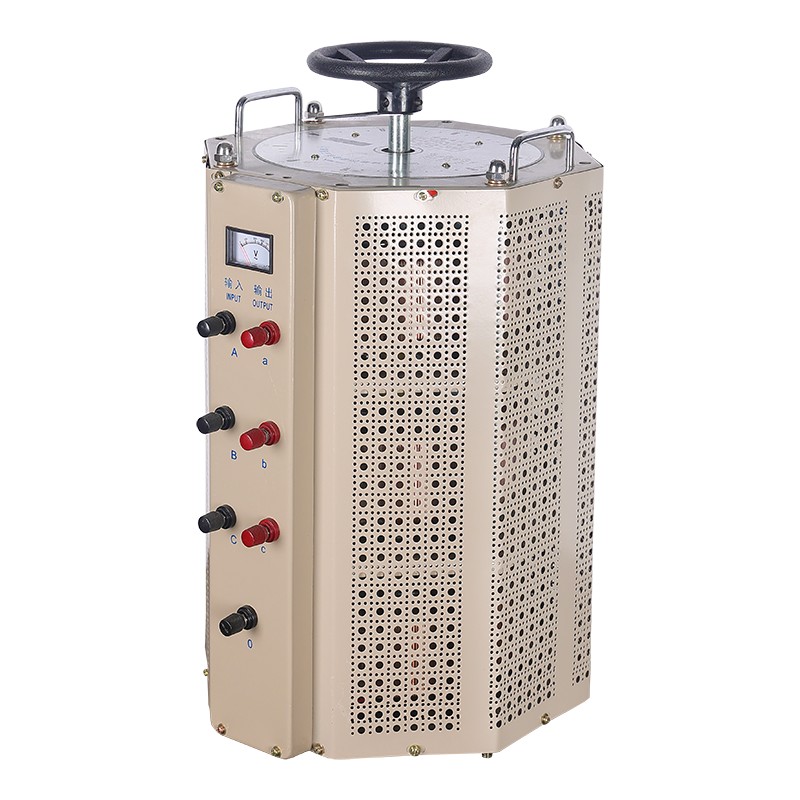

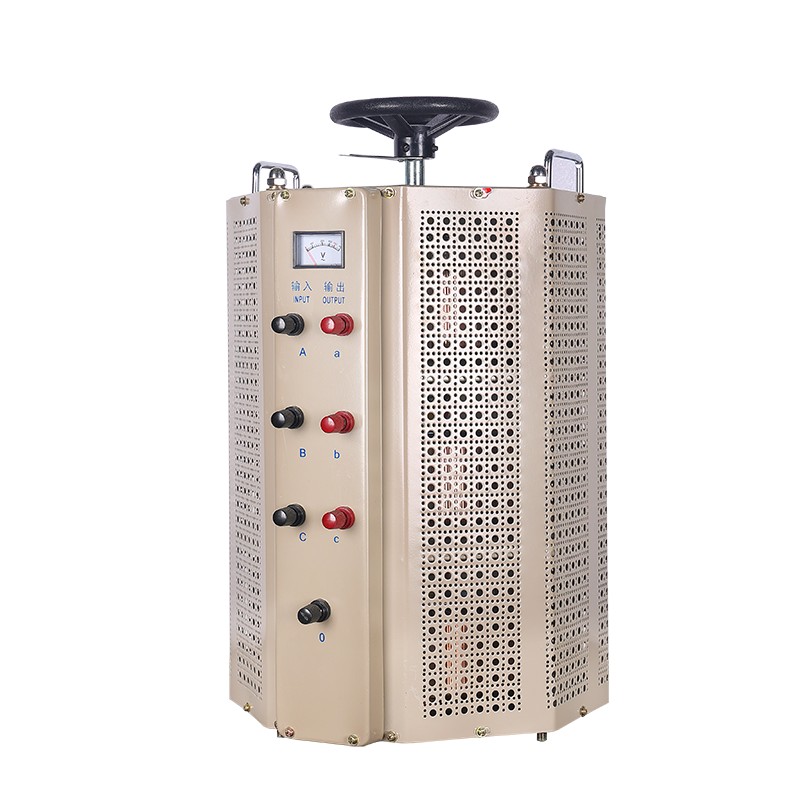

Régulateur de tension à contact TSGC2

En tant que fabricant et fournisseur professionnel, le régulateur de tension de type contact TSGC2 de Yibaling est un transformateur de régulation de tension auto-couplé, sans distorsion de forme d'onde, de petite taille, léger, à haut rendement, facile à utiliser et fiable à long terme.
Il peut être largement appliqué dans des secteurs tels que le génie chimique, la métallurgie, l'instrumentation, la fabrication mécanique et électrique, la fabrication de l'industrie légère et les expériences scientifiques pour atteindre des objectifs tels que la haute tension, le contrôle de la température, la régulation de la vitesse, le contrôle de la lumière et le contrôle de la puissance. Et c'est une alimentation idéale pour réguler la tension alternative.

Matériau de base

La combinaison de matériaux de base du régulateur de type contact TSGC2 - brosses en graphite spéciales, anneaux de cuivre finement meulés et revêtus et tôles d'acier au silicium laminées à froid - constitue les trois piliers physiques de son architecture classique de régulation de tension manuelle. La sélection de chaque matériau correspond directement à la réalisation d’une performance phare.

1. La fondation du circuit magnétique : noyau en tôle d'acier au silicium laminé à froid

Il ne s’agit pas d’une tôle d’acier au silicium ordinaire ; il s'agit d'une tôle d'acier au silicium orienté laminée à froid de haute qualité avec une valeur de perte claire (W/kg) et une perméabilité magnétique élevée (comme la série 30Q130). Il est estampé en forme d'anneau, puis empilé de manière étagée pour former un circuit magnétique fermé à faible résistance magnétique et à faible perte par courants de Foucault. Cela garantit que pendant le processus de régulation, la perte à vide et le chauffage du noyau lui-même sont contrôlés à un faible niveau, fournissant ainsi une base de conversion d'énergie à haut rendement et silencieuse pour l'ensemble du dispositif.

2. Le noyau conducteur et coulissant : anneau en cuivre finement broyé et revêtu et brosses spéciales en graphite

Il s’agit de la paire de frictions clé pour obtenir une régulation de tension fluide, stable et à faibles pertes.
Bague en cuivre: La partie exposée du bobinage comme piste de glissement, pas simplement polie. Il doit subir un tournage et un polissage précis pour obtenir une finition de surface semblable à un miroir (valeur Ra ​​généralement ≤ 0,8 μm), puis subir un placage d'argent ou un traitement d'étain épais. Le revêtement réduit non seulement la résistance de contact et inhibe l'oxydation, mais sa nature douce peut également mieux s'adapter à la brosse, permettant une régulation de tension presque continue et à faible étincelle.
Pinceaux spéciaux en graphite: Il ne s'agit pas d'un balai de charbon ordinaire, mais d'un matériau composite en graphite métallique avec du graphite de haute pureté comme base et de la poudre de cuivre ou de la poudre d'argent imprégnée. Cette formule garantit son excellente autolubrification (réduction du frottement et de l'usure), sa conductivité élevée (réduction de la chute de pression de contact et des pertes de chaleur) et son coefficient de frottement stable. Sa dureté et son élasticité sont spécialement étudiées pour assurer la pression de contact tout en évitant les rayures sur la bague en cuivre.

3. La synergie structure, conducteurs et isolation

Conducteur d'enroulement: Utilisez du fil émaillé en cuivre électrolytique d'une pureté ≥ 99,95 % pour garantir une faible résistance et une capacité de transport de courant élevée.
Support mécanique: Utilisez une tôle d'acier laminée à froid Q235 d'une épaisseur ≥ 1,5 mm, pliée et soudée dans un cadre, offrant un support mécanique et un positionnement d'enroulement stables.
Système d'isolation: Utilisez un film polyester (PET), du papier épi de maïs ou du papier isolant DMD pour une isolation fiable entre les couches d'enroulement et à la terre, avec des niveaux d'isolation généralement de niveau B (130°C) ou supérieur pour garantir la sécurité électrique. En résumé, la conception classique du régulateur de type contact TSGC2 intègre essentiellement un circuit magnétique efficace (tôle d'acier au silicium), un contact coulissant idéal (anneau en cuivre revêtu + brosse en graphite composite) et une structure d'isolation fiable grâce à un traitement précis. Cette combinaison de matériaux atteint un excellent équilibre entre coût, fiabilité et performances, ce qui en fait une solution durable dans les laboratoires, le contrôle industriel et les situations nécessitant une régulation manuelle fine de la tension. La douceur de la régulation de tension, la stabilité de sortie et la durée de vie sont directement déterminées par la qualité et la précision du traitement des matériaux de base et de leur traitement.

La fonction du régulateur de tension de type contact TSGC2

Le régulateur de tension de type contact TSGC2 est un dispositif de régulation de tension manuelle basé sur des principes électromagnétiques et mécaniques purs. Lefonction principaleest de fournir une alimentation CA continue, fluide, réglable linéairement et contrôlable intuitivement.

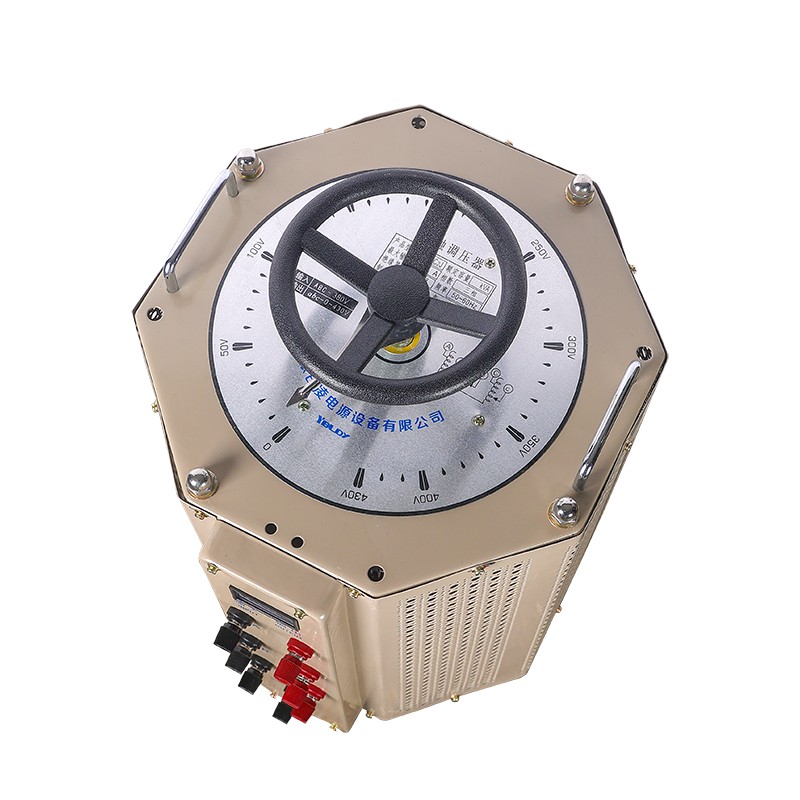

En tournant le volant pour faire glisser les brosses en graphite spéciales sur l'enroulement en cuivre en forme d'anneau finement broyé et plaqué, ce régulateur de tension peut atteindre une régulation de tension continue de 0 V à la valeur nominale (telle que 0-250 V ou 0-430 V), et fournir une indication intuitive via le cadran d'échelle mécanique relié coaxialement, permettant à l'opérateur d'effectuer des réglages fins de tension.
En raison de la structure conductrice physique pure (enroulement en cuivre + brosses), il a une forte capacité de surcharge instantanée et peut produire des ondes sinusoïdales pures et sans distorsion.
Leapplication typiqueLe régulateur de tension de type contact TSGC2 sert d'alimentation réglable manuellement dans les laboratoires, les ateliers ou les lignes de production, utilisé pour le débogage d'équipements, les tests de charge, le démarrage progressif de moteurs ou les démonstrations pédagogiques.
Cependant, il doit être clairement indiqué que ce produit n'est pas un stabilisateur de tension automatique : lorsque la tension d'entrée ou la charge change, la tension de sortie fluctue et nécessite une intervention manuelle pour un réajustement.
Dans le même temps, le régulateur de tension à contact TSGC2 ne dispose généralement pas de fonctions de protection électronique et son balai est une pièce d'usure nécessitant un entretien régulier.
Par conséquent, l'essence du régulateur de tension de type contact TSGC2 est un outil de réglage manuel de la tension fiable, durable et économique, adapté aux situations où un contrôle manuel précis de la tension est requis ou lorsque des charges d'impact sont supportées, plutôt que d'être utilisé dans des systèmes nécessitant une stabilisation automatique de la tension.
