Qu'est-ce qu'un transformateur de contrôle BK et pourquoi est-il important ?

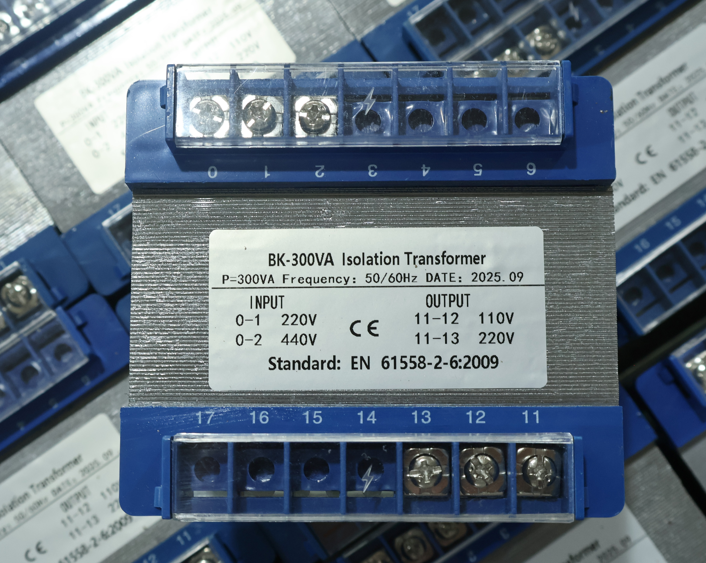

A Transformateur de commande BKest un transformateur monophasé de type sec conçu pour fournir une puissance de contrôle stable et isolée pour les machines-outils, les systèmes d'automatisation et les panneaux de commande industriels. Sa tâche principale consiste à abaisser la tension d'alimentation principale (380 V, 220 V ou autres entrées) aux tensions de commande dont les automates programmables, les relais, les contacteurs, les solénoïdes et les voyants lumineux ont réellement besoin.

La fréquence nominale de 50 à 60 Hz est ce qui rend la série BK particulièrement précieuse. Il peut être utilisé dans les pays dotés de réseaux 50 Hz (Europe, Asie, Afrique) et 60 Hz (Amérique du Nord, certaines parties de l'Amérique du Sud) sans modification. Pour les fabricants d’équipements exportant dans le monde entier, cela élimine le besoin de différentes versions de transformateurs pour différents marchés .

Pourquoi est-ce important ?

Parce que les circuits de commande sont sensibles. Une chute de tension qu'un moteur ignorerait peut provoquer un problème avec un automate, un contacteur qui vibre ou un capteur qui donne une fausse lecture. Le transformateur BK isole le circuit de commande du bus d'alimentation principal, filtre le bruit et fournit une alimentation en tension dédiée et stable sur laquelle le système de commande peut compter.

En bref : un transformateur, n'importe quelle fréquence — une puissance de contrôle fiable où que vous soyez.

Comment unTransformateur de contrôle BKTravaux

Le principe est simple et éprouvé depuis des décennies.

Étape 1 — Saisie

L'enroulement primaire se connecte à l'alimentation principale - généralement 220 V ou 380 V CA monophasé (jusqu'à 500 V ou 1 000 V selon le modèle). Les options primaires multiprises s'adaptent aux variations de tension de ligne.

Étape 2 — Induction électromagnétique

Une tension alternative appliquée à la bobine primaire génère un champ magnétique alternatif dans le noyau de fer. Cela induit une tension dans l'enroulement secondaire. Le rapport de transformation détermine la tension de sortie — N1/N2 = V1/V2.

Étape 3 — Sortie

L'enroulement secondaire produit la tension de commande nécessaire – généralement 110 V, 127 V, 220 V, 36 V, 24 V ou 12 V. Certains modèles disposent de plusieurs enroulements secondaires : un pour les circuits de commande et un pour l'éclairage local, le tout dans une seule unité.

Étape 4 — Isolement

Les enroulements primaire et secondaire sont électriquement séparés – pas de connexion directe. Cela empêche les surtensions, le bruit et les défauts à la terre d'atteindre le circuit de commande.

Le résultat : une alimentation propre, stable et isolée pour votre système de contrôle.

Types et valeurs nominales courants des transformateurs BK

Les transformateurs BK couvrent une large gamme de capacités.

PourquoiTransformateurs de contrôle BKMatière

Parce que chaque circuit de commande de machine mérite sa propre alimentation électrique stable.

Voici ce qu’apporte un transformateur de contrôle BK :

1. Compatibilité globale 50/60 Hz

La série BK est conçue pour les réseaux 50 Hz et 60 Hz. Les équipements d'exportation peuvent utiliser le même transformateur dans le monde entier — pas besoin de stocker différents modèles pour différents pays.

2. Large plage de tension

Avec des options de tension primaire de 110 V à 480 V et des tensions secondaires de 6,3 V à 220 V, le BK peut répondre à presque toutes les exigences des circuits de commande.

3. Isolation électrique

Le secondaire isolé éloigne le bruit du circuit principal, les surtensions et les défauts de l'électronique de commande sensible.

4. Plusieurs enroulements de sortie

Un transformateur peut fournir simultanément une tension de commande, des signaux d'éclairage et des indicateurs, ce qui simplifie le câblage du panneau et réduit le nombre de composants.

5. Construction durable

Les transformateurs BK sont construits avec des enroulements en cuivre de haute pureté et des noyaux en acier au silicium laminés à froid à haute perméabilité pour une longue durée de vie et de faibles pertes.

6. Compact et convivial pour les panneaux

Le montage vertical avec supports de pied s'intègre parfaitement dans les panneaux de commande. Conception peu encombrante pour les armoires encombrées.

7. Capacité de service continu

Les transformateurs BK sont conçus pour un fonctionnement continu à long terme à pleine charge – et non pour un service intermittent.

Choisir le bon transformateur BK

La sélection d'un transformateur BK est simple mais nécessite une attention particulière à quelques détails clés.

Étape 1 — Déterminez votre charge

Répertoriez tous les appareils qui seront alimentés par le transformateur :

Alimentation CPL (valeur VA)

Bobines de relais et contacteurs (maintien VA)

Électrovannes

Voyants lumineux

Éclairage local

Capteurs et transmetteurs

Ajoutez la VA de tous les appareils qui fonctionneront simultanément, pas seulement les watts indiqués sur la plaque signalétique. Les contacteurs consomment de la puissance réactive, utilisez donc VA si possible. Étape 2 — Dimensionnez la capacité

Astuce : il est plus sûr de surdimensionner que de sous-dimensionner. Un transformateur trop petit surchauffera et tombera en panne prématurément. Un transformateur légèrement surdimensionné fonctionnera plus froid et durera plus longtemps.

Étape 3 — Spécifiez les tensions primaires et secondaires

Si vous avez besoin de plusieurs tensions de sortie (par exemple, contrôle 110 V + éclairage 36 V + indicateur 6,3 V), confirmez que le transformateur dispose des enroulements secondaires requis.

Étape 4 — Vérifiez la compatibilité des fréquences

Les transformateurs BK standard sont à double évaluation 50/60 Hz — aucune configuration spéciale n'est nécessaire. Confirmez si vous avez une exigence inhabituelle.

Étape 5 — Vérifiez l'environnement

Pensées finales

Le transformateur de commande BK n’est pas le composant le plus intéressant d’un panneau de commande. Il reste assis dans un coin, faisant tranquillement son travail, rarement remarqué par quiconque — jusqu'à ce qu'il cesse de fonctionner.

Lorsqu'il cesse de fonctionner, l'automate perd de l'alimentation. Les contacteurs tombent. La machine s'arrête. La production s'arrête.

C'est pourquoi il est important de choisir le bon transformateur BK.

La capacité double fréquence 50/60 Hz signifie qu’une seule conception de transformateur sert un équipement mondial. Que votre machine soit destinée à l'Europe (50 Hz), aux États-Unis (60 Hz) ou n'importe où entre les deux, la série BK peut la gérer sans modification.

C'est un dispositif simple : bobinages en cuivre, noyau en acier au silicium, refroidissement naturel par air. Mais il est construit pour durer – survivant souvent aux machines qu’il contrôle. Un bon transformateur de commande n’est pas cher. Un mauvais est.
