Pourquoi le ZBK peut-il être utilisé pour le courant continu ?

Dans les environnements industriels, de nombreux appareils ne consomment pas directement de courant alternatif : ils nécessitent du courant continu.

Contrôle de la vitesse des moteurs, galvanoplastie, électrolyse, charge, électro-aimants, machines de soudage direct... L'avant de ces appareils comprend presque invariablement un composant : le rectification.

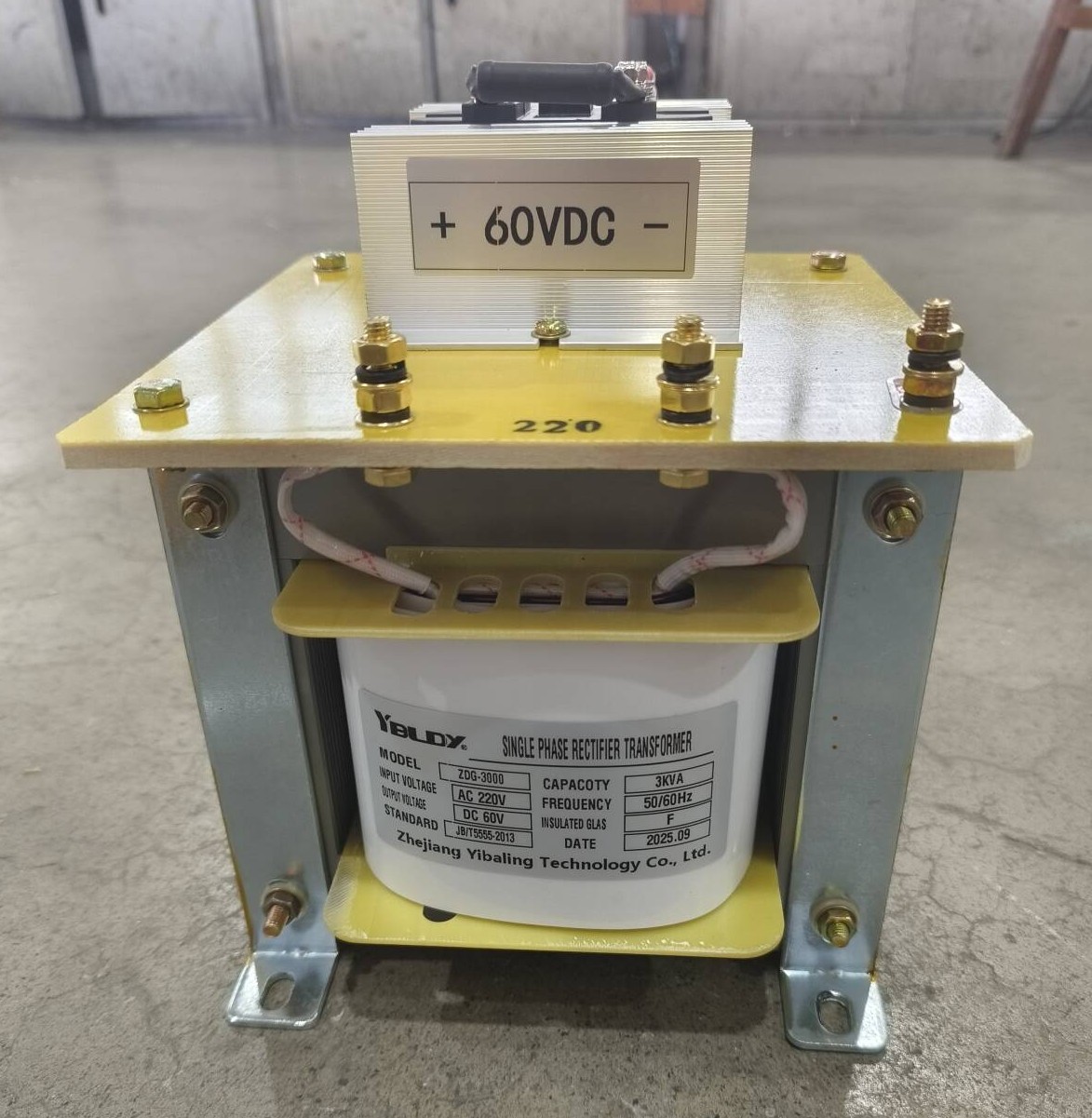

Et à l’avant du circuit de redressement se trouve souvent un dispositif peu visible mais absolument indispensable : le transformateur monophasé redresseur ZBK.

Quel est leTransformateur de commande ZBKpour?

Le transformateur de contrôle ZBK n'est pas un transformateur ordinaire.

La tâche d'un transformateur ordinaire est la suivante : entrée 220 V, sortie 220 V (ou 110 V, 36 V, etc.), la tension change, mais la forme d'onde reste la même – toujours du courant alternatif.

La tâche du Transformateur de commande ZBK est : alimenter le circuit de redressement.

La tension qu'il produit sera connectée à des diodes de redressement, des thyristors ou des ponts redresseurs, pour finalement devenir du courant continu. Ainsi, dans sa conception, le transformateur de commande ZBK prend spécifiquement en compte les caractéristiques du circuit de redressement :

La sortie n'est pas destinée à être utilisée directement par des résistances ou des moteurs, mais par des tubes redresseurs.

Il doit résister aux pulsations de courant et aux harmoniques apportées par le redressement.

L'isolation, l'échauffement et la structure doivent tous correspondre aux conditions de rectification.

En une phrase : Le transformateur de commande ZBK est la section « alimentation de rectification préliminaire », le changement de tension n'est que son travail de surface, l'adaptation au rectification est son domaine professionnel.

Où sont Transformateurs de commande ZBK nécessaire?

En termes simples : partout où le courant alternatif est converti en courant continu, un transformateur redresseur est presque toujours requis à l'avant.

Transformateur de contrôle ZBK vs transformateur ordinaire

Les transformateurs ordinaires peuvent techniquement être utilisés pour la rectification, mais ils ont tendance à surchauffer et à vieillir rapidement. Les transformateurs de commande ZBK sont spécialement conçus pour ce travail plus difficile.

Ça a l'air similaire, mais c'est différent là où ça compte

À première vue, un ZBK ressemble beaucoup à un transformateur BK standard. Mais à l’intérieur, nous avons apporté plusieurs modifications pour gérer correctement les obligations de rectification :

Conception du bobinage – Nous prenons en compte la composante continue fournie avec le courant redressé. Cela empêche le noyau de saturer de manière inégale, ce qui provoquerait une chaleur et un bruit supplémentaires.

Classe d'isolation – Généralement classe F (155°C) ou classe H (180°C). En termes simples, il gère mieux la chaleur.

Régulation de tension – Les charges redressées peuvent osciller considérablement. Le ZBK est conçu pour maintenir la sortie stable même lorsque la charge change soudainement.

Résistance aux surtensions – Lorsqu’un tube redresseur ou une diode se déclenche, il y a un fort courant d’appel. Le ZBK peut encaisser ce coup sans se plaindre.

Conception des prises – Plusieurs prises vous permettent d'ajuster la tension pour l'adapter à différentes configurations de rectification (demi-onde, pleine onde, pont, etc.).

Nous utilisons également de bons matériaux : enroulements en cuivre pur, acier au silicium de haute qualité et imprégnation sous vide. Ce n’est pas « juste assez ». Il est conçu pour fonctionner pendant des années en service de redresseur.

Points à surveiller lors du choix d’un ZBK

Capacité – Déterminez la puissance CC dont vous avez besoin après la rectification, puis divisez-la par efficacité pour obtenir la VA côté CA. Ajoutez ensuite au moins 20 à 30 % supplémentaires comme marge de sécurité.

Tension de sortie – N'oubliez pas que les diodes et les thyristors chutent une certaine tension (environ 0,7 à 1 V pour les diodes, davantage pour les thyristors). La sortie de votre transformateur doit être un peu supérieure à la tension continue finale souhaitée.

Méthode de rectification – Les rectifications demi-onde, pleine onde et en pont imposent chacune des exigences différentes au transformateur. Dites-nous ce que vous utilisez.

Multi-tap ou non – Si vous devez ajuster régulièrement la tension continue, procurez-vous un modèle multi-tap ou réglable.

Classe d'isolation – La rectification chauffe. Optez pour la classe F ou H pour avoir l'esprit tranquille.

Un exemple concret

Un fabricant d'équipements environnementaux a produit des alimentations pour galvanoplastie avec la configuration suivante : Entrée monophasée 220 V → Transformateur → Pont redresseur → Sortie basse tension et courant élevé vers les réservoirs de galvanoplastie.

Ils utilisaient initialement des transformateurs de commande ordinaires. En un an, les transformateurs ont surchauffé, ont produit un bruit excessif et ont subi un vieillissement de l’isolation.

Après passage aux transformateurs redresseurs ZBK de même capacité :

La température de fonctionnement a chuté de près de 15°C.

Aucun problème n'est survenu pendant deux années de fonctionnement continu.
