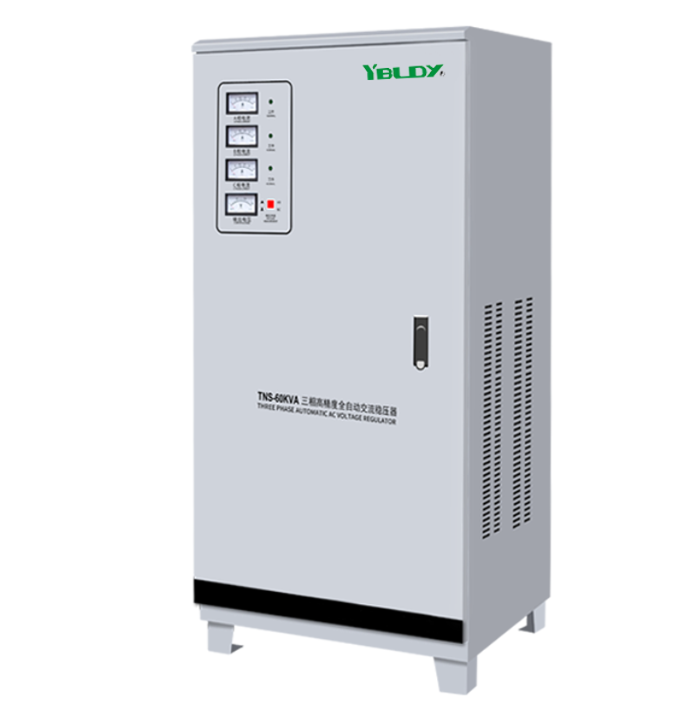

Qu'est-ce qu'un stabilisateur de tension triphasé TNS ?

A Stabilisateur de tension triphasé TNSest essentiellement un régulateur de tension automatique de haute précision qui maintient l'alimentation triphasée stable et équilibrée pour les équipements industriels, les bâtiments commerciaux et les systèmes critiques.

Ce qui le distingue des unités monophasées est sa conception : il s'agit essentiellement de trois stabilisateurs monophasés indépendants câblés ensemble dans une configuration en étoile (Y). Chaque phase dispose de son propre canal de régulation : si une phase joue, les autres ne sont pas entraînées vers le bas. Chaque phase est régulée séparément, ce qui signifie que si une phase chute ou augmente, seule cette phase est corrigée tandis que les autres restent stables.

Pourquoi est-ce important ?

Parce que les équipements triphasés (machines CNC, moteurs industriels, systèmes d'imagerie médicale, centres de données) dépendent d'une tension équilibrée entre les trois phases. Lorsqu’une phase est basse et qu’une autre est haute, les moteurs chauffent plus, les contrôleurs se comportent de manière erratique et la durée de vie des équipements se raccourcit.

Le stabilisateur TNS se situe entre l'alimentation électrique et votre équipement, surveillant en permanence chaque phase et corrigeant les fluctuations de tension avant qu'elles ne puissent causer des problèmes. Il fournit une énergie propre, équilibrée et stable, quelle que soit l’activité du réseau.

En bref : il assure le fonctionnement fluide, efficace et fiable des équipements triphasés.

Comment unStabilisateur de tension triphasé TNSTravaux

Le stabilisateur TNS fonctionne avec un système de commande de servomoteur simple – rien d’extraordinaire, mais il a fait ses preuves.

Voici comment cela fonctionne réellement :

Étape 1 – Il surveille la tension

Des capteurs sur chacune des trois phases mesurent en permanence la tension entrante. Dès que quelque chose s’écarte du point de consigne, le circuit de commande le remarque instantanément.

Étape 2 – Il détermine quoi faire

La carte de contrôle traite cette lecture de tension, calcule la différence et détermine le degré de correction nécessaire. Si l'entrée fluctue ou si la charge change, il envoie immédiatement une commande au servomoteur.

Étape 3 – Le servo bouge

Le servomoteur tourne et pousse un balai de charbon le long de l'enroulement de l'autotransformateur. Cela modifie le rapport de rotation – en douceur et en continu, sans à-coups ni pas.

Étape 4 – La tension est ramenée en ligne

Si l'entrée est faible, le transformateur ajoute de la tension. S'il est élevé, cela soustrait. Le résultat arrive exactement là où il devrait être, généralement entre ±1 % et ±3 % de la cible.

Étape 5 – Surveillance continue

Le système fonctionne en boucle fermée – détection, réglage et vérification – en continu. Le temps de réponse est généralement inférieur à 1 seconde pour un changement de tension d'entrée de 10 %.

Étape 6 – Régulation de phase indépendante

Le TNS étant constitué de trois unités monophasées distinctes, chaque phase est régulée indépendamment. Ceci est essentiel pour les applications où le déséquilibre de phase constitue un problème.

Le résultat : une puissance triphasée stable et équilibrée délivrée en continu, sans distorsion de la forme d’onde.

Types et évaluations courants des stabilisateurs TNS

Les stabilisateurs TNS sont disponibles dans une gamme de capacités pour s'adapter à différentes applications.

Plage de capacité :

1,5kVA à 60kVA (standard), avec des capacités plus importantes disponibles sur demande.

Spécifications standards :

Caractéristiques standards :

Entrée et sortie triphasées à quatre fils

Régulation de phase indépendante

Protection contre les surtensions

Protection contre les courts-circuits

Protection contre la perte de phase

Fonction de contournement manuel (sur certains modèles)

Affichage numérique affichant la tension et le courant d'entrée/sortie

PourquoiStabilisateurs de tension triphasés TNSMatière

Parce qu’une alimentation déséquilibrée et instable vous coûte de l’argent.

Voici ce qu'un stabilisateur TNS offre, ce que les alimentations ordinaires ne peuvent pas offrir :

1. Régulation de phase indépendante

Le TNS est construit à partir de trois unités stabilisatrices monophasées distinctes, chacune régulant sa propre phase indépendamment. Si une phase chute, seule cette phase est corrigée — les autres restent stables. Cela évite « l’effet d’entraînement » qui provoque la surchauffe des moteurs et le comportement erratique des équipements.

2. Réponse rapide

Dès que la tension change, le TNS réagit en moins d'une seconde. Une fois le réglage terminé, votre équipement n'a peut-être même pas remarqué qu'il y avait un problème de tension.

3. Aucune distorsion de la forme d'onde

Le TNS ajuste la tension mais ne modifie pas la forme d'onde. La sortie est exactement la même que l’entrée – aucun élément supplémentaire ajouté. Pour les équipements sensibles comme l’imagerie médicale ou les instruments de laboratoire, c’est un gros problème.

4. Large plage de tension d'entrée

Fonctionne parfaitement de 260V à ​​430V. Même si le réseau est en mauvais état, il reste stable et ne s'écarte pas de la réglementation.

5. Haute efficacité

L'efficacité est supérieure à 90 %, ce qui signifie que moins d'énergie est gaspillée. Cela signifie que votre facture d’électricité reste un peu plus conviviale.

6. Protection complète

Surtension, sous-tension, surintensité, court-circuit, perte de phase, surchauffe : il couvre la plupart des défauts électriques courants que vous pourriez rencontrer.

7. construction fiable, longue durée de vie

Il utilise des enroulements en cuivre pur, des servomoteurs fiables et des balais de carbone durables. Il n'est pas conçu pour durer seulement quelques années, il est conçu pour un fonctionnement continu et à long terme.

8. Application polyvalente

Le TNS peut fournir du 380 V triphasé dans la limite de sa capacité nominale.

Choisir le bon stabilisateur TNS

La sélection d'un stabilisateur TNS nécessite une attention particulière à la capacité, à la tension et à l'application.

Étape 1 — Déterminez votre charge

Additionnez la consommation électrique de tous les équipements qui seront connectés. Inclure les courants de démarrage (appel) pour les moteurs et les compresseurs. Appliquez une marge de sécurité – généralement de 20 à 30 % pour une expansion future.

Normes nominales TNS : 1,5 kVA, 3 kVA, 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA, 60 kVA.Étape 2 — Vérifiez les conditions de votre réseau

Étape 3 — Spécifier les exigences de sortie

Tension de sortie – généralement 380 V (triphasé à quatre fils)

Précision de régulation — standard ±3 % ; modèles de haute précision disponibles

Étape 4 — Tenez compte de l'environnement d'installation

Étape 5 — Vérifiez les fonctionnalités

Affichage numérique — pour une surveillance en temps réel de la tension et du courant

Fonction bypass — pour la maintenance sans interruption de l'alimentation

Communication — RS485/Modbus pour la surveillance à distance (disponible sur certains modèles)

Étape 6 — Vérifiez les fonctionnalités de protection

Confirmez que l'unité comprend :

Protection contre les surtensions

Protection contre les courts-circuits

Protection contre la perte de phase

Protection contre la surchauffe

Scénarios d'application

La série TNS est largement utilisée dans plusieurs secteurs :

Exemple concret : une usine de semi-conducteurs fonctionnant 24h/24 et 7j/7 avec des équipements sans surveillance a installé des stabilisateurs TNS et a atteint une continuité de production de 99,8 % sans temps d'arrêt lié à la tension.

Pensées finales

Le stabilisateur de tension triphasé TNS n’est pas l’équipement le plus tape-à-l’œil d’une installation industrielle. Il ne dispose pas d'écran tactile ni de connexion sans fil.

Mais il fait très bien une chose : il fournit une alimentation triphasée stable et équilibrée, de manière silencieuse, efficace et fiable.

À une époque où les lignes de production sont de plus en plus automatisées et les équipements de plus en plus sensibles à la qualité de l'énergie, le stabilisateur TNS constitue la base silencieuse qui permet à tout de fonctionner.

Une puissance stable n’est pas un luxe. Pour les équipements triphasés, c’est une exigence.
