Armoire de démarrage progressif Bypass

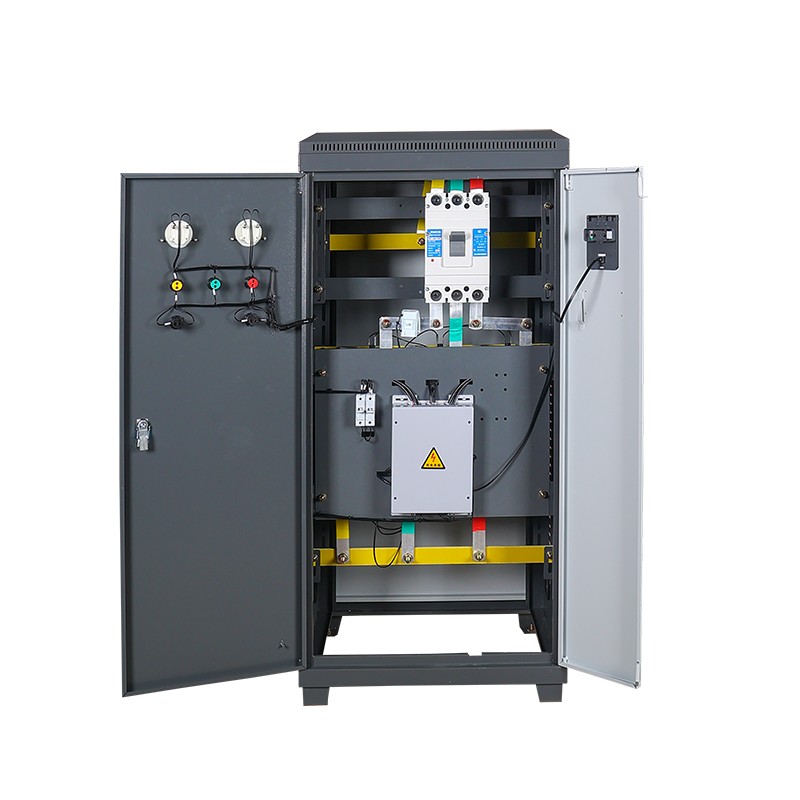

L'armoire de démarrage progressif de dérivation est un dispositif de démarrage et de contrôle de moteur intégré et intelligent. Il combine ingénieusement l'unité de démarrage progressif à thyristors avec le système de contacteurs de dérivation dans une armoire standard.
Le mode de fonctionnement principal est divisé en deux étapes : lorsque le moteur démarre, la tension et le courant appliqués au moteur sont contrôlés avec précision par le démarreur progressif à l'intérieur de l'armoire, permettant un démarrage progressif en douceur et sans impact, résolvant efficacement les problèmes de choc du réseau et de contraintes mécaniques provoqués par le démarrage direct.

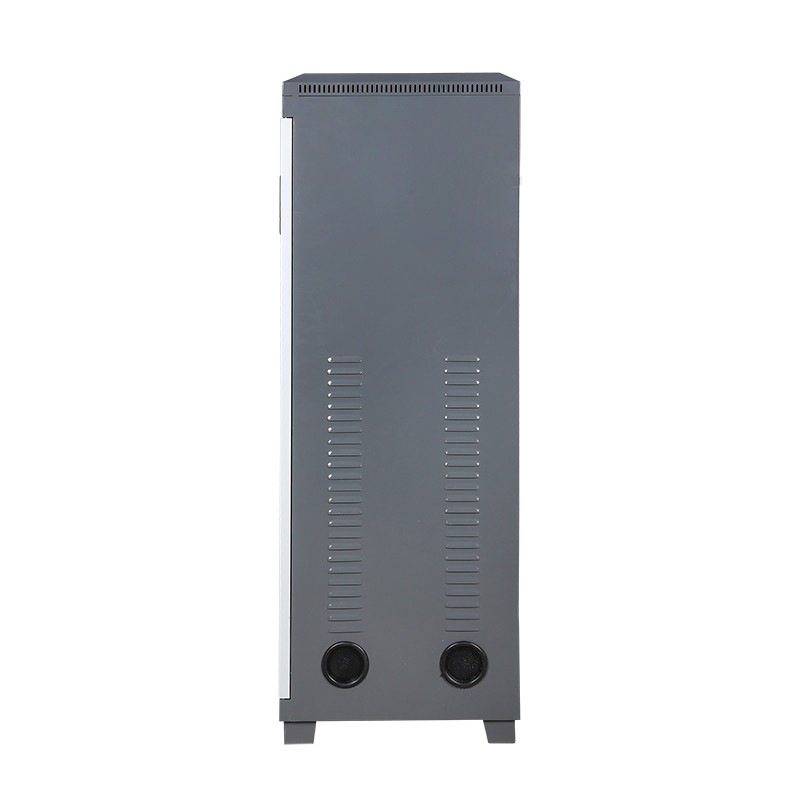

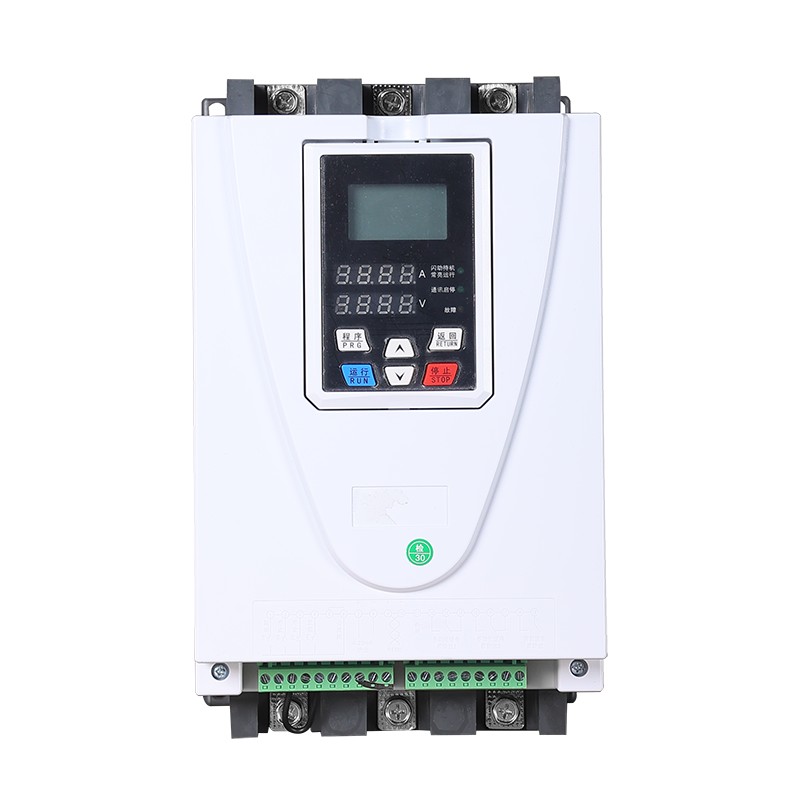

Armoires à démarrage progressif en ligne VS. Contourner les armoires à démarrage progressif

Matériau de base

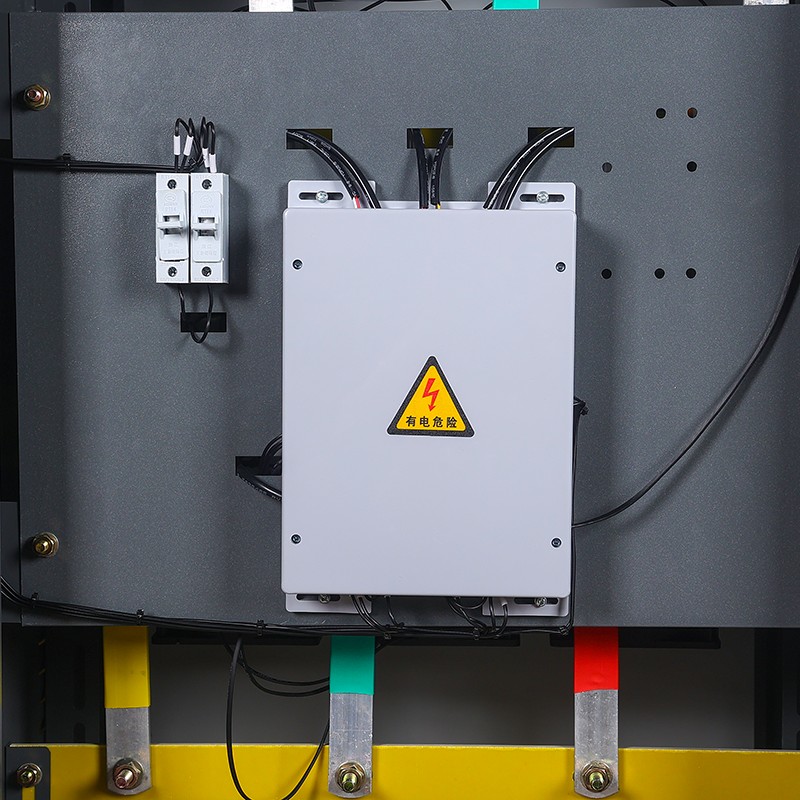

Les composants essentiels de l'armoire de démarrage progressif de bypass peuvent être considérés comme un système réalisé grâce à la collaboration de plusieurs éléments clés :

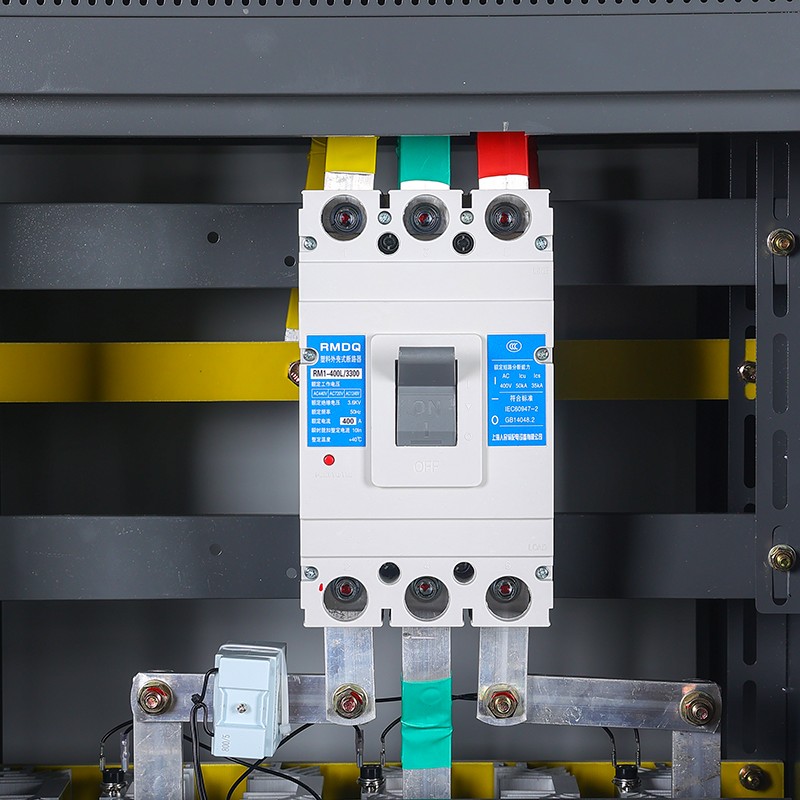

Le noyau fonctionnel réside dans les thyristors (semi-conducteurs à base de silicium) de l'unité de démarrage progressif et les contacteurs de grande capacité (avec contacts en alliage d'argent) de l'unité de dérivation.
Le premier permet un contrôle de tension fluide pendant la phase de démarrage, tandis que le second transporte la totalité du courant pendant le fonctionnement en régime permanent. Le cœur de commande de l'armoire de démarrage progressif de bypass est la puce à microprocesseur intégrée, qui est responsable de la logique et du calcul de l'ensemble du système.

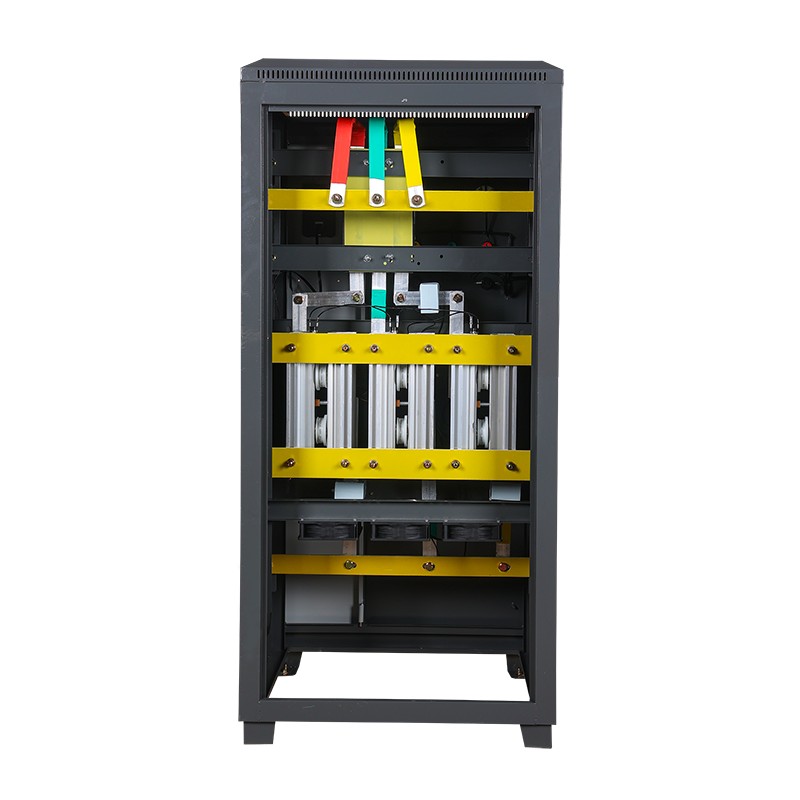

Le chemin du courant électrique de l’ensemble du système est relié par des barres omnibus en cuivre de haute pureté.
Tous les composants sont installés sur une structure de cadre plaquée aluminium-zinc anticorrosion, et la sécurité électrique est assurée par des pièces isolantes en plastique technique.
Pour les modèles haute puissance, les radiateurs et les ventilateurs de refroidissement en alliage d'aluminium sont également équipés pour gérer la chaleur, et une ligne de défense de sécurité est formée par des composants de protection tels que des fusibles et des relais thermiques.
La synergie de ces matériaux permet finalement d'atteindre les objectifs de conception d'un démarrage en douceur, d'un fonctionnement efficace, ainsi que de sécurité et de fiabilité de l'équipement.
Les matériaux de base utilisés dans nos armoires de démarrage progressif de dérivation ont tous été soigneusement sélectionnés par nos ingénieurs Ibaling et sont de haute qualité. Les armoires de dérivation à démarrage progressif fabriquées avec ces matériaux de base ont une qualité dépassant de loin la norme et sont très stables en termes de performances.

Processus de test

Le test en usine de l'armoire de démarrage progressif de dérivation est un processus de vérification rigoureux et systématique conçu pour simuler des conditions de fonctionnement réelles et garantir que les fonctions, la sécurité et la fiabilité répondent aux normes. L’ensemble du processus suit le principe statique d’abord, puis dynamique ; séparez d'abord les composants, puis la machine entière.
La première étape est le test séparé et statique de l'armoire du démarreur progressif bypass.. Sans connexion à l'alimentation principale, tous les composants principaux à l'intérieur de l'armoire de démarrage progressif de dérivation sont testés individuellement, tels que le test des caractéristiques mécaniques et de la résistance de contact du contacteur de dérivation, la vérification du rapport de transformation et de la polarité des transformateurs courant/tension, et la réalisation de contrôles d'exactitude du câblage à 100 % et de tests de résistance d'isolement (≥ 10 MΩ) et de tension de tenue à fréquence industrielle (par exemple 2 kV/1 min) sur tous les circuits de commande secondaires pour garantir la sécurité et la précision de base.

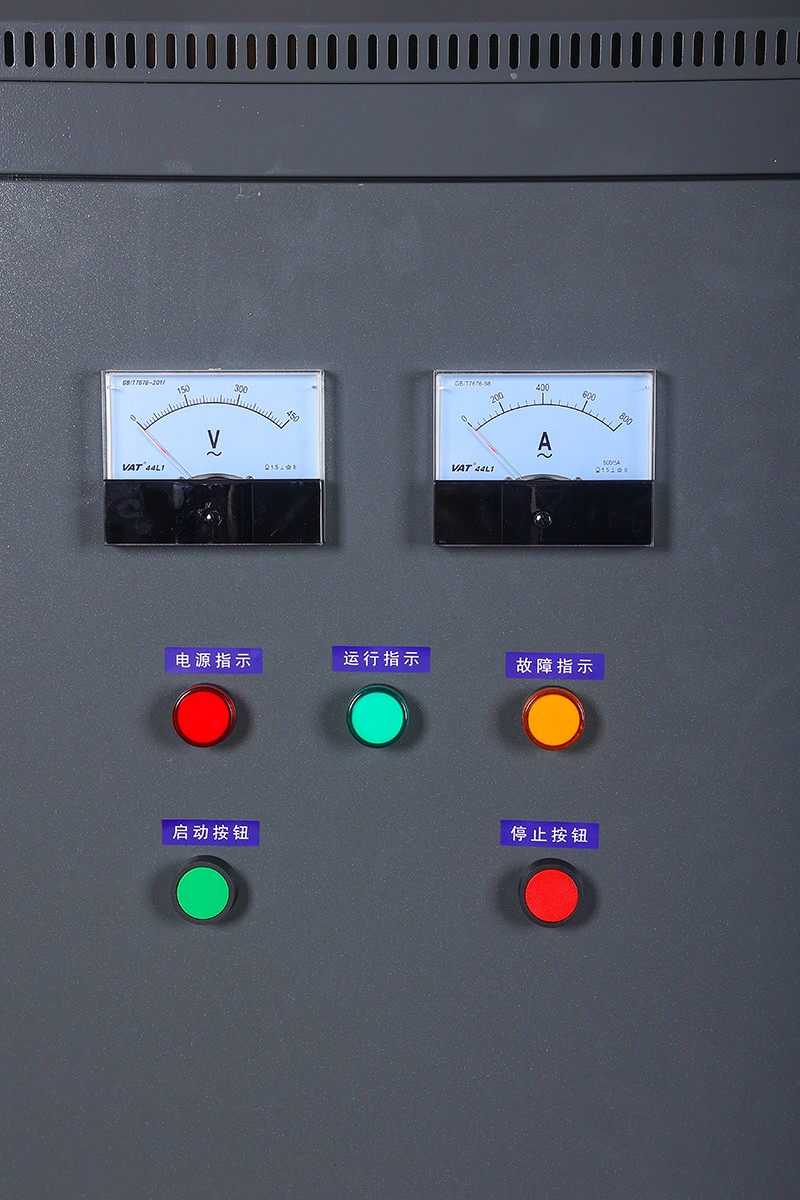

En même temps, selon les exigences du client, prédéfinissez les paramètres de démarrage et effectuez tous les tests de fonctions de l'interface homme-machine.
Ensuite, entrez dans l’étape principale des tests dynamiques et fonctionnels. Après la connexion à l'alimentation de débogage, vérifiez d'abord la séquence de phases et l'affichage de la tension du circuit principal. La partie la plus critique est le test logique de commutation de dérivation, qui nécessite l'utilisation d'un oscilloscope pour capturer et vérifier que la sortie du thyristor et le contacteur de dérivation peuvent réaliser une commutation douce, sans arc et sans impact au point de passage à zéro de la tension. C'est la valeur fondamentale de la conception de l'armoire de démarrage progressif de dérivation.
Après cela, connectez le boîtier de charge de simulation de moteur ou un moteur de petite puissance pour effectuer un test complet du processus de démarrage et d'arrêt progressif., et simulez divers défauts tels que la surintensité, la perte de phase et le rotor bloqué pour vérifier que toutes les fonctions de protection peuvent agir avec précision et rapidement en fonction des valeurs définies. Enfin, effectuez une opération de charge continue pendant plusieurs heures (test de vieillissement) au cours de laquelle une caméra thermique infrarouge est utilisée pour surveiller l'augmentation de la température des pièces clés telles que le dissipateur thermique des thyristors et les points de connexion du jeu de barres, en veillant à ce qu'elle reste dans la limite de sécurité (par exemple, augmentation de la température ≤ 70 K), afin d'exposer tout défaut potentiel de processus ou de conception.
Une fois tous les tests réussis, effectuez un contrôle de nettoyage final, resserrez les fixations et joignez le « Rapport de test en usine pour l'armoire de démarrage progressif de dérivation » complet (y compris toutes les données mesurées), les dessins, les certificats de conformité, etc., avant l'emballage pour l'expédition.
