Qu'est-ce qu'un stabilisateur de tension de compensation intelligent SBW et pourquoi est-il important ?

Un stabilisateur de tension de compensation intelligent SBW est un dispositif avancé de régulation de tension automatique triphasé qui combine une technologie de compensation avec un contrôle numérique intelligent pour fournir une énergie stable et propre pour les applications industrielles, commerciales et médicales.

Contrairement aux stabilisateurs de type servo traditionnels qui reposent sur des balais de charbon mécaniques se déplaçant à travers les enroulements du transformateur, le SBW utilise un transformateur de compensation qui ajoute ou soustrait la tension selon les besoins — une approche plus rapide, plus efficace et plus durable.

Pourquoi est-ce important ?

Parce que les équipements industriels modernes – machines CNC, systèmes d’imagerie médicale, centres de données et lignes de production automatisées – sont de plus en plus sensibles aux fluctuations de tension. Une chute de tension qui dure une fraction de seconde peut arrêter une ligne de production, corrompre des données ou produire des images médicales inutilisables.

Le SBW se situe entre l’alimentation électrique et la charge critique, absorbant les creux, les surtensions et les déséquilibres avant qu’ils n’atteignent les équipements sensibles. Il surveille, corrige et protège — en continu et automatiquement.

En bref : il transforme le réseau électrique instable en énergie industrielle fiable.

Comment unLe stabilisateur de compensation intelligent SBW fonctionne

La SBW utilise un principe de compensation, mais avec intelligence.

Étape 1 — Détection de tension

Des circuits d'échantillonnage de haute précision surveillent en permanence la tension d'entrée sur chaque phase. Le système de contrôle détecte instantanément tout écart par rapport au point de consigne.

Étape 2 – Contrôle intelligent

Les données de tension sont transmises à un microprocesseur de qualité industrielle – généralement quelque chose comme un STM32 ou une puce similaire. Il analyse les chiffres, détermine le degré de correction nécessaire et envoie des commandes au système de compensation. De nombreux modèles utilisent un contrôle numérique PID avec un véritable échantillonnage RMS, de sorte que même si la forme d'onde d'entrée est fortement déformée, les mesures restent précises.

Étape 3 – Compensation de tension

Sur la base du calcul, le système de contrôle ajuste la tension entrant dans le transformateur de compensation. Ce transformateur est connecté en série avec le circuit principal : lorsque son enroulement secondaire ajoute ou soustrait de la tension, la tension de sortie change en conséquence, le tout sans aucune interruption.

Si la tension d'entrée chute de 10 %, le transformateur de compensation ajoute 10 % pour la remonter. S'il augmente de 10 %, le transformateur soustrait 10 % pour le faire baisser. La sortie reste stable — entre ±1 % et ±3 % du point de consigne — sans transpirer.

Étape 4 – Surveillance continue

L’ensemble du système fonctionne en boucle fermée – détection, calcul, compensation et vérification – encore et encore, en temps réel. Le temps de réponse typique est inférieur à 1 seconde pour un changement de tension, et certains modèles peuvent réagir en aussi peu que 20 millisecondes. C'est assez rapide pour détecter la plupart des problèmes de réseau avant même qu'ils n'atteignent votre équipement.

Étape 5 — Compensation indépendante des phases

Pour les modèles triphasés, la compensation peut être appliquée indépendamment à chaque phase. Cela signifie qu'une chute de tension sur une phase n'affecte pas les autres, ce qui est critique pour les équipements triphasés où le déséquilibre des phases provoque un échauffement du moteur et une réduction du rendement.

Le résultat : une puissance stable et équilibrée délivrée en continu, sans distorsion ni interruption.

Types et capacités courants des stabilisateurs SBW Les stabilisateurs SBW sont disponibles dans une large gamme de capacités et de configurations pour répondre aux différentes exigences de charge.

Plage de tension d'entrée :

Norme : 304 V – 456 V (380 V ±20 %)

Large gamme : ±30% ou ±40% disponible sur demande

PourquoiStabilisateurs de compensation intelligents SBWMatière

Parce qu’une énergie « assez bonne » n’est pas assez bonne pour l’industrie moderne.

Voici ce qui fait du SBW un composant essentiel pour les opérations sensibles à la consommation :

1. Haute efficacité

Les stabilisateurs SBW offrent une efficacité ≥98 % à pleine charge – bien supérieure à celle de la plupart des régulateurs de tension électroniques. Le gaspillage d'énergie est minime, ce qui réduit les coûts d'exploitation et les besoins en refroidissement.

2. Aucune distorsion de la forme d'onde

Contrairement à certains stabilisateurs électroniques qui introduisent des harmoniques, le SBW produit une forme d'onde de sortie identique à l'entrée — sans distorsion supplémentaire. Pour les équipements sensibles comme les systèmes d’imagerie médicale ou les instruments de laboratoire, cela est essentiel.

3. Large plage d'entrée

Les modèles SBW standard fonctionnent de 304 V à 456 V (380 V ±20 %), avec des plages encore plus larges disponibles pour les environnements de réseau faible. Cela signifie que le stabilisateur peut gérer les pires conditions du réseau sans perdre la régulation.

4. Protection complète

Les stabilisateurs SBW incluent une protection intégrée pour :

Surtension et sous-tension

Surintensités et courts-circuits

Perte de phase et séquence de phases

Surchauffe

Défauts mécaniques

5. Compensation de phase indépendante

Ceci est particulièrement important pour les charges industrielles triphasées. Lorsqu’une phase chute, seule cette phase est corrigée – les autres restent telles quelles. Cela empêche les moteurs de surchauffer en raison d'un déséquilibre de phase et empêche l'équipement d'agir de manière étrange.

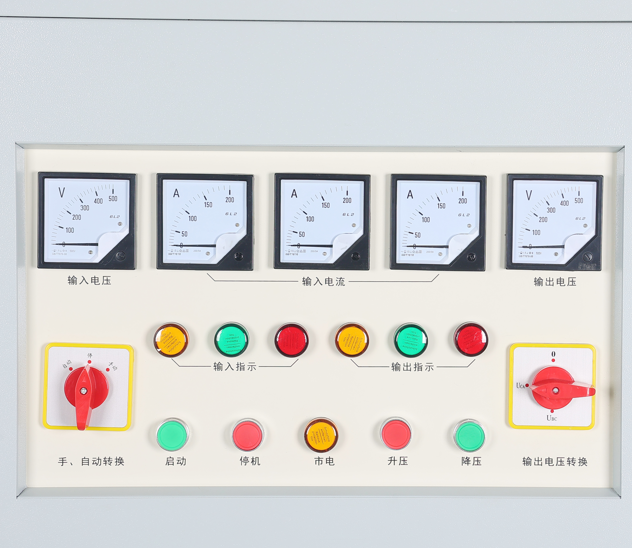

6. Contrôle intelligent avec affichage numérique

Les unités SBW modernes sont équipées d'un contrôle par microprocesseur. Le panneau avant affiche la tension d'entrée, la tension de sortie, le courant, la puissance et l'état de défaut. De nombreux modèles prennent également en charge la communication RS485 ou Modbus, vous pouvez donc les connecter à un système de gestion de bâtiment pour une surveillance à distance.

7. Fonction de contournement

La plupart des stabilisateurs SBW incluent un interrupteur de dérivation manuel. Lorsque vous devez effectuer une maintenance, vous pouvez basculer la charge sur l'alimentation secteur directe sans couper l'alimentation, ce qui est essentiel pour les endroits comme les hôpitaux et les centres de données où les temps d'arrêt ne sont pas une option.

8. Adaptable à n’importe quelle charge

Les stabilisateurs SBW peuvent gérer des charges résistives (chauffage, éclairage), des charges inductives (moteurs, transformateurs) et des charges capacitives (banques de condensateurs, électronique). Ils couvrent à peu près tout ce que vous leur lancez.

9. Capacité de surcharge élevée

En règle générale, les unités SBW peuvent gérer 150 % du courant nominal pendant une minute et 120 % pendant dix minutes. Cette marge supplémentaire est essentielle lorsque vous démarrez de gros moteurs ou compresseurs.

Sans stabilisateur SBW, votre équipement coûteux est à la merci du réseau. Avec un tel système, la production continue de fonctionner, les appareils sensibles restent en sécurité et les temps d'arrêt imprévus deviennent beaucoup moins fréquents.

Choisir le bon stabilisateur SBW

La sélection d'un stabilisateur SBW nécessite une attention particulière à la capacité, à l'environnement et aux caractéristiques de charge.

Étape 1 — Déterminez votre charge

Additionnez la consommation électrique de tous les équipements qui seront connectés. Inclure les courants de démarrage (appel) pour les moteurs et les compresseurs. Appliquez une marge – généralement de 20 à 30 % pour une expansion future.Étape 2 – Vérifiez les conditions de votre réseau

Étape 3 — Spécifier les exigences de sortie

Tension de sortie – généralement 380 V pour les triphasés

Précision de stabilisation — ±2 % standard, ±1 % pour les modèles de haute précision

Temps de réponse — inférieur à la norme d'une seconde ; options plus rapides disponiblesÉtape 4 — Tenez compte de l'environnement d'installation

Étape 5 — Évaluer les besoins en matière de protection et de contrôle

Bypass manuel – essentiel pour les installations critiques

Communication — RS485/Modbus pour la surveillance à distance

Affichage numérique — pour des informations en temps réel sur la tension, le courant et les défauts

Bypass automatique — disponible pour un transfert instantané en cas de défauts internes

Étape 6 — Vérifiez les rapports de test du fabricant

Un fournisseur réputé doit fournir :

Test de résistance d'isolement

Test de tenue diélectrique

Aucune mesure de perte de charge

Test de régulation de tension

Test de capacité de surcharge

Étape 7 — Confirmer le service et la garantie

Période de garantie — généralement 1 à 2 ans avec options étendues

Support technique – conseils d’installation et diagnostics à distance

Disponibilité des pièces de rechange, en particulier pour les grandes unités personnalisées

Pensées finales

Le stabilisateur de tension de compensation intelligent SBW n'est pas le composant le plus voyant d'un système électrique industriel. Il ne dispose pas d'écran tactile, de mise à jour logicielle ou de connexion sans fil. Mais essayez de faire fonctionner une ligne de production critique, un système d’imagerie médicale ou un centre de données sans système, et vous le remarquerez immédiatement.

Il se trouve dans la salle des machines et fait tranquillement son travail, année après année. Il absorbe les chutes de tension qui autrement arrêteraient les machines CNC. Il atténue les surtensions qui détruiraient les composants électroniques sensibles. Il équilibre les phases qui autrement provoqueraient une surchauffe et une panne prématurée des moteurs.

Ce qu'il offre est simple mais essentiel : une alimentation fiable et stable, quand et où vous en avez besoin.

Et à une époque où les lignes de production sont de plus en plus automatisées et les équipements de plus en plus sensibles à la qualité de l’énergie, une alimentation fiable n’est pas une option. C’est la base d’un fonctionnement cohérent.
