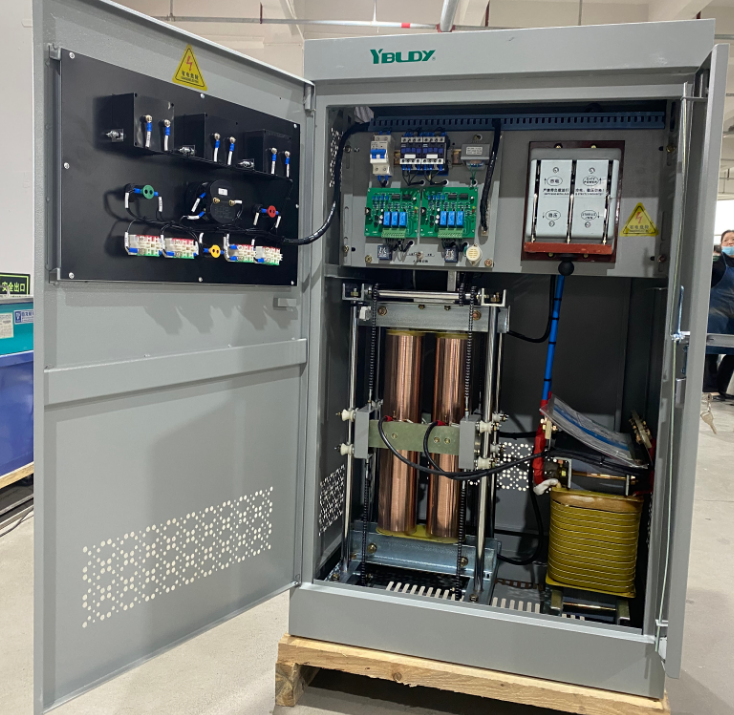

Qu'est-ce que le stabilisateur de tension servo DBW ?

Une phase, une puissance sérieuse

La plupart des gens considèrent les régulateurs de tension comme de petits boîtiers qui se branchent à côté d'un ordinateur ou d'un téléviseur. Et oui, ceux-là existent. Mais il existe un tout autre type de régulateur, celui qui ne reste pas sur un bureau. Il se trouve dans une usine, à côté d’une chaîne de production, alimentant des équipements qui consomment des dizaines, voire des centaines de kilowatts.

Stabilisateurs de tension servo DBWsont construits pour de grosses charges.

Ils manipulent des objets lourds : machines CNC, systèmes d'imagerie médicale, imprimantes grand format, fours industriels, lignes de production, systèmes de climatisation centraux et ascenseurs. S'il consomme beaucoup de courant et fonctionne sur une alimentation monophasée, il en a probablement besoin.

Pourquoi la « haute puissance » est importante

Les régulateurs monophasés ordinaires atteignent quelques kilovolts ampères (kVA). Peut-être 5kVA, peut-être 10kVA si vous le poussez.

Les régulateurs haute puissance commencent là où ils s'arrêtent. Les unités de la série DBW, par exemple, vont de 10 kVA jusqu'à 180 kVA — et certaines conceptions vont jusqu'à 300 kVA. C'est suffisant pour faire fonctionner l'éclairage, la climatisation et les équipements de production d'un atelier entier avec une seule alimentation stabilisée.

Le défi avec les grosses charges est qu'elles ne consomment pas seulement plus de courant, elles le tirent d'une manière qui punit les régulateurs ordinaires. Les moteurs démarrent. Les compresseurs se déclenchent. Arcs dans les équipements de soudage. Chacun de ces événements provoque une baisse ou une augmentation de la tension, parfois violemment. Un petit régulateur se déclencherait, surchaufferait ou ne répondrait tout simplement pas assez rapidement.

Un régulateur haute puissance est conçu pour absorber ces chocs et maintenir la sortie stable, quelle que soit la charge.

CommentStabilisateur de tension servo DBWTravaux— Le principe de rémunération

La série DBW, qui est l'une des conceptions monophasées haute puissance les plus courantes, utilise ce qu'on appelle une régulation de type compensation.

C'est un arrangement astucieux. À l’intérieur de l’unité, il y a deux éléments clés :

Un transformateur de compensation — connecté en série avec la ligne électrique principale

Un régulateur de tension de contact - qui ajuste la tension de compensation

Un circuit de contrôle surveille en permanence la tension de sortie. Lorsqu'il détecte un écart (par exemple, la tension d'entrée chute parce qu'un gros moteur vient de démarrer), il envoie un signal à un servomoteur. Le moteur déplace un balai de charbon sur les enroulements du régulateur de contact. Cela modifie la tension entrant dans l'enroulement primaire du transformateur de compensation. Le transformateur de compensation ajoute ou soustrait ensuite la tension de la ligne principale, ramenant la sortie exactement là où elle devrait être.

Tout cela se produit automatiquement, en continu et rapidement, généralement en 1,5 seconde pour un changement de tension d'entrée de 10 %.

La beauté de cette conception est qu’elle n’interrompt pas le flux d’énergie. Il ne s'allume et ne s'éteint pas. Il fait simplement monter et descendre la tension, en la corrigeant au fur et à mesure.

Ce qui distingue un bon

1. Cela ne modifie pas la forme d'onde

Certains régulateurs déforment la forme d'onde CA lorsqu'ils corrigent la tension. Celui-ci ne le fait pas. Ce qui sort est identique à ce qui est entré – juste plus stable. Pour les équipements d’imagerie médicale, les instruments de laboratoire et les machines de précision, ce n’est pas négociable.

2. C'est efficace

À pleine charge, l’efficacité est supérieure à 95 %. À 50 kVA et plus, c'est encore mieux : environ 98 %. Cela signifie moins de chaleur, moins d’électricité gaspillée et des coûts d’exploitation réduits tout au long de la durée de vie de l’unité.

3. Il gère les surcharges

La série DBW peut prendre 200 % du courant nominal pendant une minute. C'est le genre de marge dont vous avez besoin lorsqu'un compresseur démarre ou qu'une chaîne de production passe à la vitesse supérieure.

4. Il se protège lui-même — ainsi que votre équipement

La protection standard comprend les surtensions, les sous-tensions, les surintensités, les courts-circuits et la perte de phase. Certains modèles offrent également une commutation manuelle/automatique, des modes de contournement et un redémarrage automatique après une panne de courant. En cas de problème, le régulateur s'arrête en toute sécurité plutôt que de laisser un défaut atteindre votre équipement.

5. Il fonctionne en continu

Ce ne sont pas des appareils à service intermittent. Ils sont conçus pour fonctionner 24 heures sur 24, 7 jours sur 7, 365 jours par an, avec un minimum de maintenance.

Où vous trouverezRégulateur de tension servo DBW

La liste des applications est large et ne cesse de s’allonger.

Fabrication industrielle — Machines CNC, centres d'usinage, lignes de production, équipements de travail des métaux

Installations médicales : tomodensitomètres, appareils IRM, systèmes à rayons X, analyseurs de laboratoire

Bâtiments commerciaux — Ascenseurs, climatisation centrale, imprimantes grand format, systèmes d'éclairage

Télécommunications — Stations de base, centres de données, équipements de communication

Recherche et essais — Laboratoires, bancs d'essai, équipements d'étalonnage

Agriculture et transports — Systèmes d'irrigation, signalisation ferroviaire, assistance au sol aux aéroports

En bref : partout où l'alimentation monophasée doit être propre, stable et capable de gérer un courant important.

Choisir la bonne taille

Choisir un régulateur haute puissance n’est pas compliqué, mais cela demande une certaine réflexion.

Étape 1 — Additionnez vos charges

Listez tout ce qui sera connecté. Les moteurs et les compresseurs consomment plus au démarrage qu’en fonctionnement – ​​parfois trois à cinq fois plus. Ne dimensionnez pas uniquement en fonction du courant de fonctionnement.

Étape 2 — Appliquer une marge de sécurité

La pratique industrielle consiste à ajouter 20 à 30 % au total. Cela couvre l’expansion future et les surcharges inattendues.

Étape 3 — Vérifiez votre grille

Les unités DBW standard acceptent une entrée de 176 V à 264 V. Si votre site sort régulièrement de cette plage, spécifiez une version d'entrée plus large.

Étape 4 — Tenir compte de l'environnement

Ces unités sont conçues pour une installation en intérieur, avec des températures ambiantes de 10°C à +40°C et une humidité relative inférieure à 90 %. Si votre site est poussiéreux, humide ou mal ventilé, tenez-en compte.

Pensées finales

Un stabilisateur de tension servo DBW n'est pas glamour. Il n'a pas d'écran tactile ni d'application mobile. Cela ne fait pas la une des journaux.

Mais il fait quelque chose d'essentiel : il permet de faire fonctionner de grosses charges lorsque le réseau ne le peut pas.

Pour les usines, les hôpitaux et les bâtiments commerciaux qui ne peuvent pas se permettre des temps d'arrêt liés à la tension, le régulateur n'est pas facultatif : c'est une infrastructure. Il se situe entre le réseau peu fiable et les équipements coûteux, effectuant une tâche silencieusement et en continu : s'assurer que la tension reste là où elle devrait être.

Les grosses charges nécessitent une grande protection. C'est à ça que ça sert.
