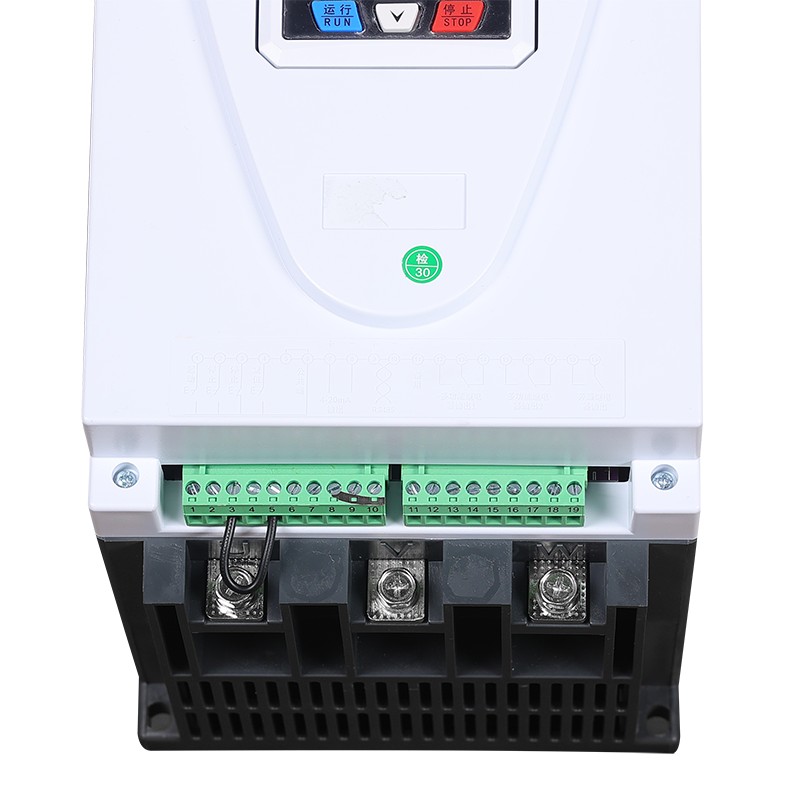

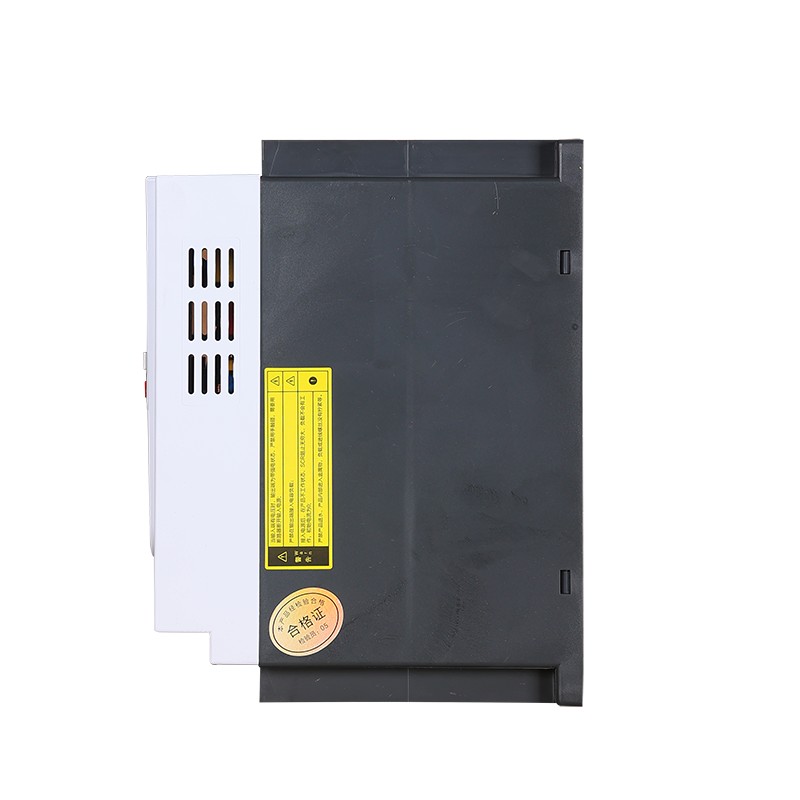

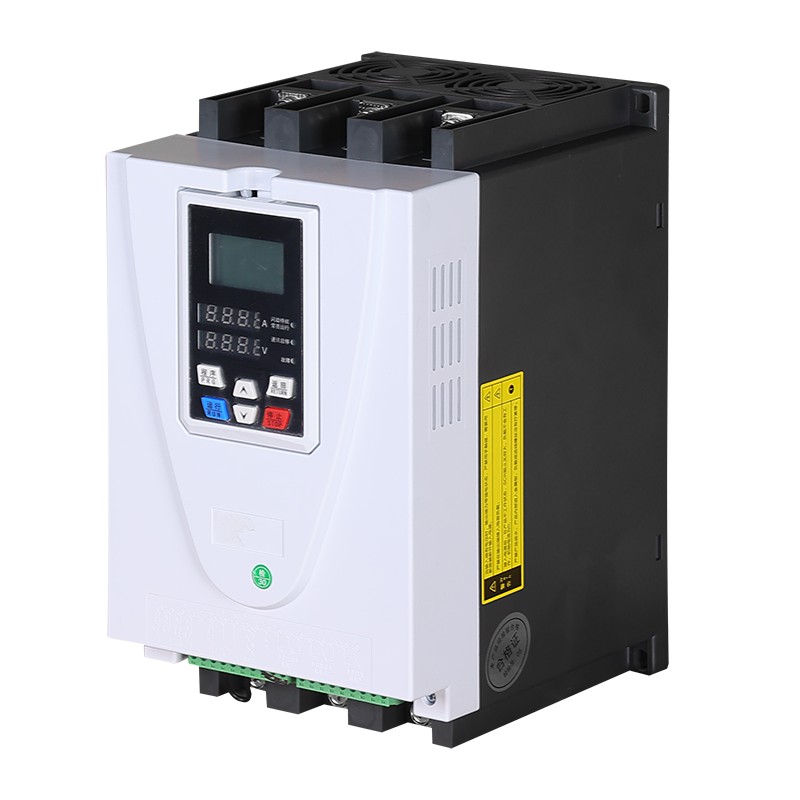

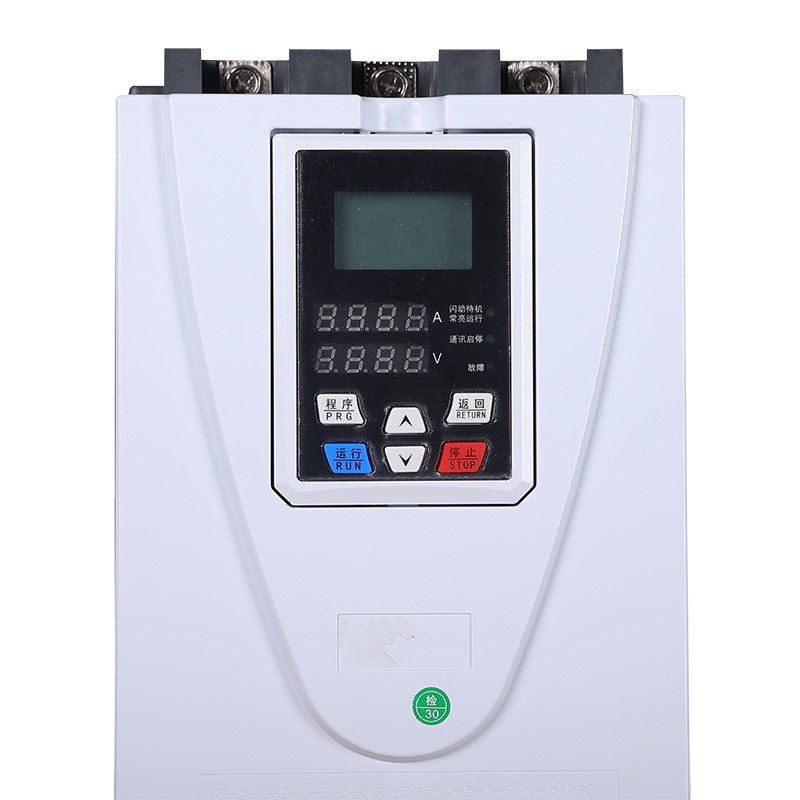

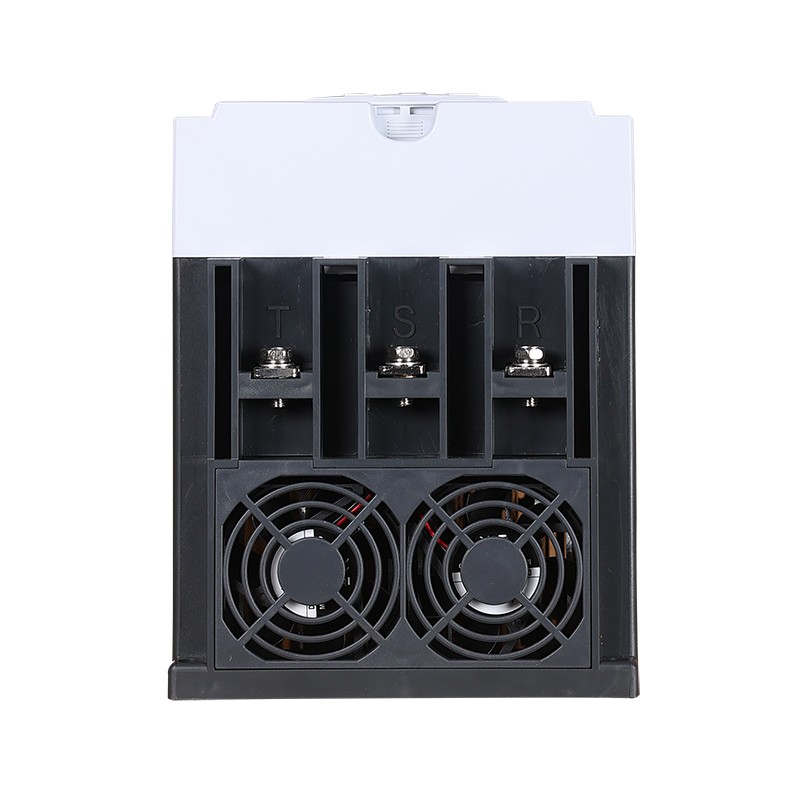

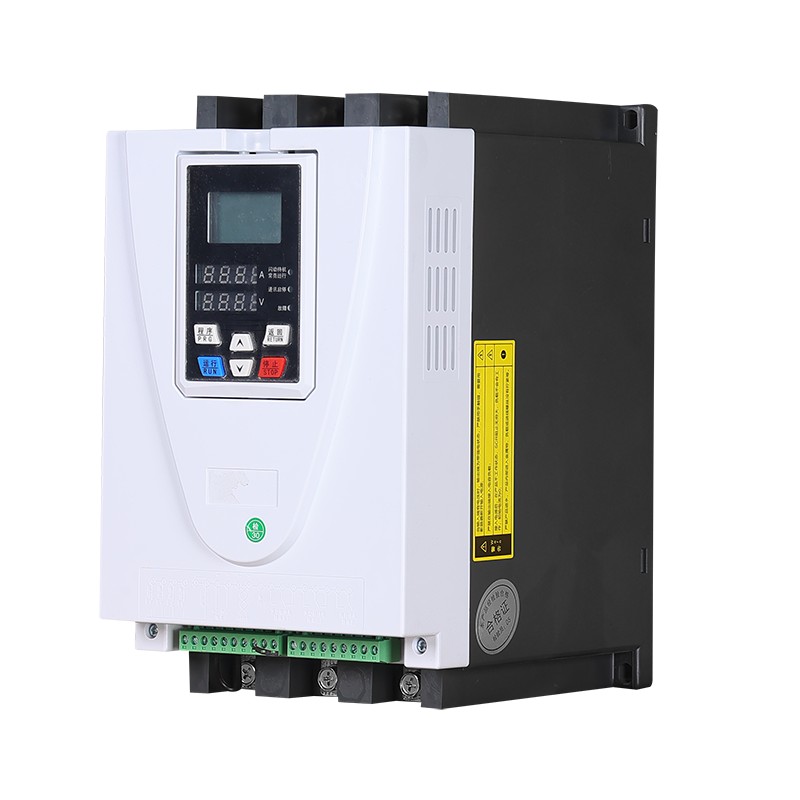

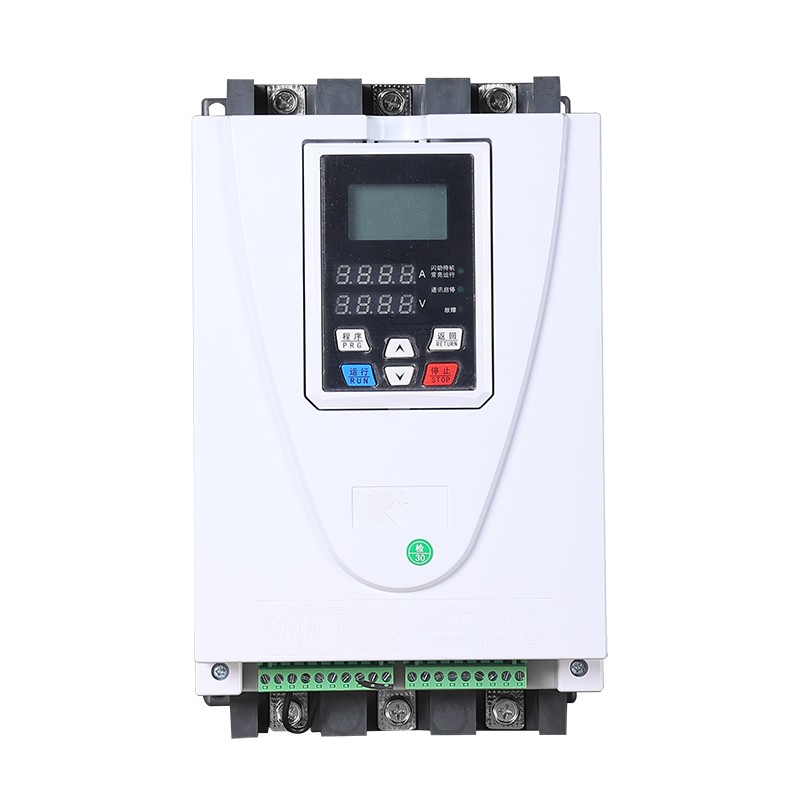

Démarreur progressif en ligne

Le démarreur progressif en ligne est un dispositif de démarrage et de commande du moteur connecté en série au circuit principal du moteur. Contrairement au démarreur progressif de type bypass qui cesse de fonctionner une fois le démarrage terminé, ce produit participe en permanence au fonctionnement tout au long du processus de démarrage, de fonctionnement et d'arrêt du moteur, et assume les fonctions de régulation du courant, de protection du fonctionnement et de surveillance.

Environnement de service

Le démarreur progressif en ligne a des exigences spécifiques pour l'environnement d'exploitation. Son cœur réside dans la nécessité d'être connecté en série en permanence dans le circuit principal du moteur, il doit donc être installé dans un environnement électrique intérieur propre, sec et bien ventilé.
Plus précisément, la température ambiante doit être contrôlée dans la plage de 0 à 40 ℃ sans condensation. Dans le même temps, il doit éviter toute contamination par des poussières conductrices, des gaz corrosifs et de l’huile.
Lors de l'installation, il est nécessaire d'assurer une fixation verticale et de réserver un espace de refroidissement suffisant. L'alimentation électrique doit être stable et la mise à la terre doit être fiable.
Puisqu'il doit gérer le courant de charge et générer de la chaleur tout au long du fonctionnement du moteur, les exigences en matière de conditions de refroidissement continu et de propreté environnementale sont plus strictes que celles du type bypass.
Une surveillance quotidienne de son élévation de température et de son état de fonctionnement par des professionnels est nécessaire, et un entretien régulier tel que le nettoyage et le serrage des connexions doit être effectué pour garantir ses fonctions stables de démarrage progressif et de protection de fonctionnement à long terme sur le site industriel.

Scénario d'application

Les principaux scénarios d'application des démarreurs progressifs en ligne se concentrent sur la résolution des défis que les démarreurs progressifs traditionnels ne peuvent pas relever pendant tout le cycle de fonctionnement des moteurs.Dans les industries lourdes (telles que les grands ventilateurs et les broyeurs à boulets), ils permettent non seulement un démarrage ultra-doux pendant plusieurs dizaines de secondes pour éliminer les chocs mécaniques, mais limitent également de manière dynamique le couple et le courant pendant le fonctionnement pour résister aux changements de charge et éviter les déclenchements en cas de surcharge.
Pour les processus de production continus (tels que l'approvisionnement en eau à pression constante et le transport de matériaux), les démarreurs progressifs en ligne permettent d'obtenir un contrôle précis de la pression constante et du courant constant grâce aux fonctions PID intégrées et peuvent réaliser la synchronisation maître-esclave et l'équilibre de puissance dans les systèmes multimoteurs.
Dans des environnements de démarrage et d'arrêt fréquents et difficiles (tels que les mines et les machines portuaires), la conception entièrement solide et sans contact des produits peut résister à la poussière et aux vibrations, peut supporter des dizaines d'opérations par heure et offre une protection électrique complète tout au long du processus.
En outre,à bord de navires avec une capacité électrique limitée et des réseaux électriques anciens, ils peuvent limiter strictement le courant de démarrage dans la valeur définie pour éviter les chutes de tension et assurer la stabilité du réseau.
En résumé, lorsque les exigences des applications vont au-delà du simple démarrage/arrêt et impliquent un contrôle précis pendant le fonctionnement, une protection continue et une adaptation aux environnements difficiles, ces produits deviennent une solution indispensable.

Mode de démarrage progressif

Démarrage progressif avec amplification de tension en montée de pente: C'est la méthode de démarrage la plus simple. En ajustant l'angle de conduction du thyristor, la tension augmente progressivement avec le temps. Bien que l'opération soit simple, puisqu'il n'y a pas de limitation de courant, elle peut provoquer un courant d'impact important, qui a une influence significative sur le réseau électrique et les équipements. C’est pourquoi il est rarement utilisé dans des applications pratiques.
Début de l'étape: Lorsque le démarreur progressif en ligne est mis sous tension, le courant de démarrage atteint rapidement la valeur définie. En ajustant la valeur prédéfinie du courant de démarrage, un effet de démarrage efficace peut être obtenu. Cette méthode est particulièrement adaptée aux occasions où les exigences en matière de temps de démarrage sont strictes.
Démarrage progressif à courant constant de pente: Dans la phase initiale du démarrage, le courant augmente progressivement et reste constant après avoir atteint la valeur prédéfinie jusqu'à ce que le démarrage soit terminé. Cette méthode est largement utilisée dans le démarrage des ventilateurs et des pompes, ce qui peut réduire efficacement le courant d'impact pendant le démarrage et protéger l'équipement.
Démarrage par impact d'impulsion: Dans la phase initiale de démarrage, le thyristor conduit à un courant élevé pendant un certain temps, puis retombe, puis monte linéairement jusqu'à la valeur réglée d'origine et entre enfin dans un démarrage à courant constant. Cette méthode convient aux cas où un frottement statique important doit être surmonté, mais elle est rarement utilisée dans les charges générales.
Démarrage de tension à double pente: Pendant le processus de démarrage, le couple de sortie du moteur augmente avec l'augmentation de la tension, fournissant la tension de démarrage initiale. Lorsque le moteur atteint la vitesse nominale, la tension de sortie atteint la tension nominale. Cette méthode peut réduire efficacement le courant d'impact lors du démarrage.
Démarrage avec limitation de courant: Pendant le processus de démarrage, le courant est limité pour ne pas dépasser une certaine valeur définie pour assurer la sécurité du moteur et du réseau électrique. Cette méthode convient aux occasions nécessitant des exigences strictes en matière de courant de démarrage.
