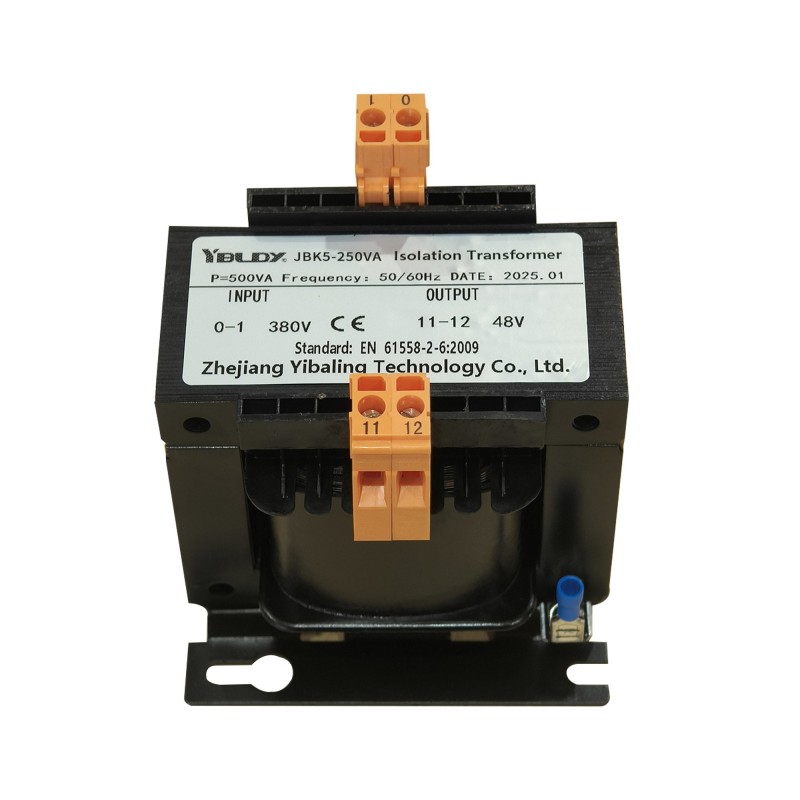

Transformateur de commande de machine-outil JBK5

Le transformateur de commande de machine-outil JBK5 est fabriqué à l'aide de matériaux importés et de techniques avancées. Il s'agit d'un transformateur de contrôle hautes performances et très fiable, spécialement conçu pour la mise à niveau des machines CNC modernes, des lignes de production automatisées et des systèmes de contrôle d'équipements industriels de précision.

Basé sur la fonction d'isolation de sécurité principale de la série JBK classique, grâce à une optimisation complète des matériaux, des processus et de la conception, il vise à fournir une solution d'alimentation d'isolation plus pure, plus stable et plus intelligente pour les automates programmables, les servomoteurs, les écrans tactiles, les relais et les circuits de sécurité.

Le transformateur JBK5 présente également les avantages d'une faible consommation d'énergie, d'une petite taille et d'un câblage sûr. C'est le produit mis à jour d'autres transformateurs de commande de machines-outils. Il est principalement utilisé dans les circuits avec une tension d'entrée de 50 à 60 Hz et pas plus de 660 V.

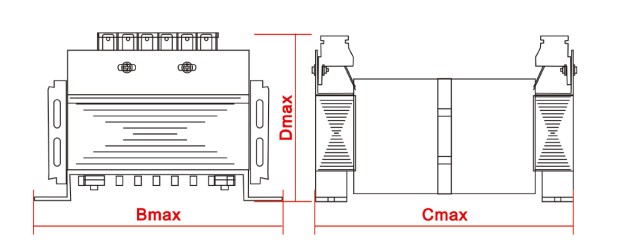

Décrire les dimensions globales et d'installation

Avantage de base

Le transformateur de commande de machine JBK5 a subi des tests de marché à long terme et a été évalué par les clients comme étant professionnel, fiable et sûr. Cela n'est pas dû à des tactiques de marketing, mais au fait que notre usine de Yibaling a mis en œuvre des exigences beaucoup plus strictes que les normes de l'industrie.

Nos produits ont établi des normes élevées en termes de fiabilité, de sécurité, d'anti-interférence et de durabilité. Comparés aux produits qui se ressemblent uniquement en apparence mais qui sacrifient les matériaux et le savoir-faire, ils se démarquent particulièrement.

La clé pour déterminer si un transformateur de commande de machine JBK5 peut être utilisé pendant dix ans ou plus est la durée de vie du système d'isolation : notre usine insiste sur l'utilisation de fils émaillés en cuivre pur sans oxygène de qualité T2 ≥99,95 %.

De nombreux substituts à faible coût sur le marché utilisent des fils d'aluminium recouverts de cuivre ou des fils de cuivre recyclés, qui ont une résistivité plus élevée, une moins bonne résistance à l'oxydation et à la fatigue, et génèrent plus de chaleur lors d'un fonctionnement à long terme, ce qui en fait des points potentiels de vieillissement interne.

Après le bobinage, les bobines entreront dans un réservoir d’imprégnation sous vide sous pression (VPI). Dans un environnement sous vide, une peinture à base de résine époxy sans solvant de classe H (180°C) est utilisée pour une imprégnation complète et un durcissement à haute température.

Ce processus transforme les bobines en un tout résistant à l'humidité, à la poussière et aux vibrations, capable de résister au brouillard d'huile et à l'érosion par l'humidité que l'on trouve couramment dans les ateliers de machines-outils. De nombreux procédés peu coûteux n'utilisent que des gouttes ordinaires, voire aucune imprégnation, et les bobines sont lâches et facilement affectées par l'environnement.

Entre les enroulements primaire (connecté au réseau électrique) et secondaire (connecté à l'équipement de contrôle), nos ingénieurs ont mis en place une double barrière.

Premièrement, il existe une isolation améliorée conformément aux normes de sécurité internationales (telles que l'utilisation de papier isolant composite DMD à trois couches), garantissant que la haute tension ne fuira pas vers le côté basse tension.

En plus de cela, Yibaling ajoute également une couche de blindage complète en feuille de cuivre ou en bande de cuivre et assure sa mise à la terre fiable et en un seul point.

Basé sur les matériaux solides et la conception ci-dessus, ce produit est conçu pour relever les défis des vrais ateliers :

Il peut résister longtemps aux fluctuations de température, aux vibrations mécaniques ainsi qu’aux environnements contenant de la poussière métallique et des brouillards d’huile.

L'augmentation de la température du transformateur de commande de la machine-outil JBK5 est strictement contrôlée dans la limite autorisée par l'isolation de classe B, garantissant que la température du point chaud n'accélère pas le vieillissement de l'isolation.

Comment sélectionner le modèle de transformateur de commande de machine JBK5 ?

1. Clarifier les paramètres électriques de base

Lister tous les équipements alimentés : modules automates, alimentation de commande des servo variateurs, bobines de relais, contacteurs, voyants lumineux, rideaux de sécurité, lampes d'éclairage, etc.

Additionnez les valeurs VA de toutes les charges alimentées. Assurez-vous de multiplier par un facteur de sécurité (généralement 1,2 à 1,5) pour tenir compte des surtensions transitoires, de l'expansion future de la capacité et des propres pertes du transformateur. La valeur finale est la capacité nominale minimale du transformateur requis (telle que 500 VA, 1 KVA, 2 KVA).

2. Évaluer les performances clés

Questions clés : Votre machine utilise-t-elle un grand nombre de convertisseurs de fréquence et de servomoteurs ? Le système de contrôle a-t-il déjà été perturbé et provoqué de fausses alarmes ?

Décision : Si la réponse est « Oui », alors vous devez choisir le modèle de transformateur de commande de machine JBK5 avec un « Faraday Shield » (couche de blindage). Cette couche de blindage peut bloquer efficacement le bruit de mode commun haute fréquence et est cruciale pour garantir la stabilité du système de commande numérique.

Questions clés : Où le transformateur sera-t-il installé ? L'armoire électrique est-elle propre et sèche ? Y a-t-il du brouillard d'huile, des éclaboussures de liquide de refroidissement ou de la poussière métallique ?

Décision:

Environnement standard : Choisissez les degrés de protection IP00 ou IP20 (sans boîtier ni protection ordinaire).

Présence de poussière, léger brouillard d'huile : doit choisir le transformateur de commande de machine JBK5 à boîtier entièrement fermé, avec un indice de protection d'au moins IP44.

3. Déterminez s'il existe une configuration spéciale

Exigences personnalisées : avez-vous besoin de plusieurs sorties indépendantes, de prises de tension d'entrée spéciales (telles que l'adaptation à 380 V/400 V/415 V) ou de borniers spéciaux ? Assurez-vous de l’indiquer clairement lors du processus de sélection.
