Qu'est-ce qu'un transformateur de chauffage DDG et pourquoi est-il important ?

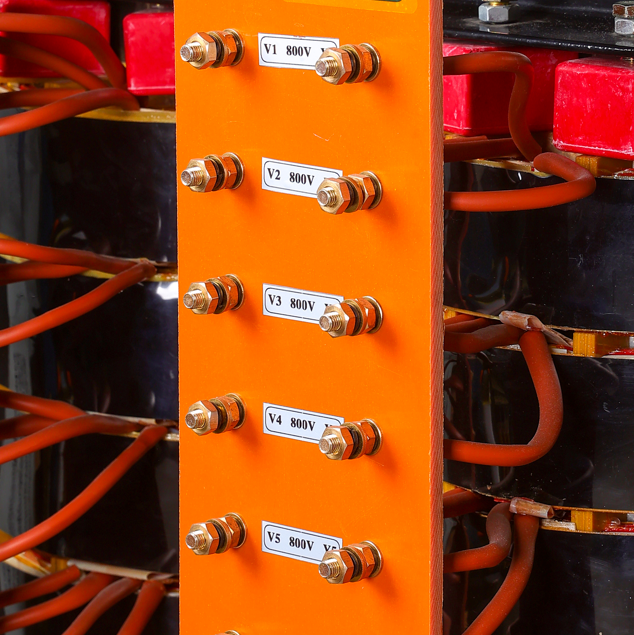

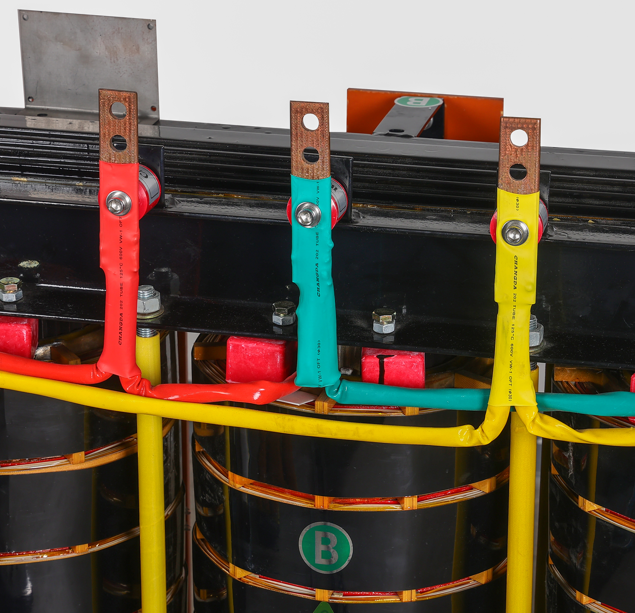

A Transformateur de chauffage DDGest un transformateur sec spécialisé basse tension et courant élevé conçu pour les applications de chauffage industriel.

Contrairement aux transformateurs de puissance standard qui augmentent ou diminuent la tension pour les équipements généraux, le transformateur DDG fait quelque chose de différent : il prend une tension de ligne ordinaire (généralement 380 V ou 220 V) et la convertit en très basse tension – souvent quelques dizaines de volts seulement – ​​tout en délivrant un courant énorme, parfois des milliers d'ampères.

Pourquoi est-ce important ?

Parce que de nombreux processus de chauffage industriels (fusion, recuit, forgeage, chauffage de tubes de quartz, chauffage par résistance) nécessitent une basse tension et un courant élevé pour générer de la chaleur de manière efficace et sûre.

Une alimentation standard ne peut pas produire ce type de sortie. Le transformateur DDG est l'outil dédié à ce travail.

En bref : il transforme l’électricité en chaleur concentrée, exactement là et comment vous en avez besoin.

Comment unTravaux de transformateur de chauffage DDG

Le principe de fonctionnement est le même que celui de n’importe quel transformateur – induction électromagnétique – mais les priorités de conception sont différentes.

Étape 1 – Saisie

L'enroulement primaire se connecte à une alimentation CA standard, généralement 380 V ou 220 V à 50/60 Hz.

Étape 2 – Démissionnez

L'enroulement secondaire a beaucoup moins de tours que le primaire. Cela réduit considérablement la tension de sortie – souvent à 10 V, 20 V, 40 V ou 60 V – tout en augmentant proportionnellement le courant.

Étape 3 – Sortie de courant élevé

Étant donné que l'énergie est conservée (en ignorant les pertes), une diminution de la tension de 10 : 1 produit une augmentation de 10 : 1 du courant disponible. Un secondaire de 40 V peut fournir des centaines ou des milliers d'ampères.

Étape 4 – Connecté aux éléments chauffants

La sortie basse tension et courant élevé se connecte directement aux éléments chauffants : tiges de graphite, électrodes de molybdène, fils de résistance ou tubes de quartz. Le courant élevé provoque un échauffement rapide et intense des éléments.

Étape 5 – Contrôlé par un régulateur de puissance

Dans la plupart des installations, le transformateur DDG est associé à un régulateur de puissance à thyristors (SCR). Le régulateur ajuste la puissance d'entrée du transformateur, permettant un contrôle précis du courant de sortie et donc de la température de chauffage.

Le résultat : une chaleur propre, contrôlable et de haute intensité pour les processus industriels.

Tapers courants de transformateurs de chauffage DDG

Les transformateurs DDG ne sont pas universels. Ils sont généralement conçus pour des applications spécifiques.

La plupart des unités sont construites sur commande et ne sont pas stockées dans le commerce. La tension, le courant, la méthode de refroidissement et la taille physique sont tous adaptés au processus de chauffage du client.

PourquoiTransformateurs de chauffage DDGMatière

L’industrie lourde ne peut pas fonctionner sans eux. Voici pourquoi :

1. Ils produisent de la chaleur concentrée en toute sécurité

La basse tension signifie moins de risque d'arc, de panne ou de choc accidentel dans des environnements à haute température. L'isolation entre primaire et secondaire protège également les systèmes électriques en amont.

2. Ils sont conçus pour supporter des charges lourdes et continues

Le chauffage industriel n’est pas intermittent. Les fours peuvent fonctionner pendant des jours ou des semaines. Les transformateurs DDG sont construits avec des enroulements en cuivre surdimensionnés, des noyaux robustes et un refroidissement robuste pour gérer ce cycle de service.

3. Ils tolèrent les harmoniques et les distorsions

Les régulateurs à thyristors, qui contrôlent la sortie du transformateur, génèrent des courants harmoniques. Les transformateurs DDG sont conçus pour fonctionner à chaud et avec du bruit sans tomber en panne, contrairement aux composants électroniques sensibles.

4. Ils sont réparables sur site

Lorsque quelque chose échoue (et cela finira par arriver), la conception est simple. Les enroulements en cuivre peuvent être réenroulés. Les bornes peuvent être remplacées. Les ventilateurs de refroidissement peuvent être échangés. Dans l’industrie lourde, la réparabilité compte plus que le coût initial.

5. Ils sont très efficaces

Un transformateur DDG bien conçu, fonctionnant à proximité de sa charge nominale, peut atteindre un rendement de 95 à 98 %. Les pertes sont de toute façon affectées au processus de chauffage, mais des pertes plus faibles signifient des coûts d'exploitation inférieurs et moins de contraintes sur les disjoncteurs et les câbles en amont.

Sans le transformateur DDG, les fours électriques, les producteurs de cristaux et les radiateurs industriels seraient peu pratiques, dangereux ou incroyablement inefficaces.

5. Choisir le bon transformateur de chauffage DDG

Choisir un transformateur de chauffage n’est pas comme choisir une unité de distribution standard. Si vous vous trompez, votre fournaise n’atteindra pas la température ou déclenchera constamment les disjoncteurs.

Étape 1 – Définir la charge de chauffage

Qu'est-ce que tu chauffes ? Graphite? Métal? Quartz? Verre? Chaque matériau présente des caractéristiques de résistance différentes selon les changements de température. Vous avez besoin que la tension secondaire du transformateur corresponde à la résistance de la charge à la température de fonctionnement, et non à la température ambiante.

Étape 2 – Calculer la tension et le courant secondaires

Utilisez la loi d'Ohm et la puissance cible (kW) :

Puissance (kW) = Tension × Courant ÷ 1 000

Exemple : Vous avez besoin de 100 kW de puissance de chauffage au niveau de l'élément.

Si tension secondaire = 50 V, alors courant = 100 000 W ÷ 50 V = 2 000 A.

Si tension secondaire = 20 V, alors courant = 100 000 W ÷ 20 V = 5 000 A.

Tension plus faible = courant plus élevé = câbles plus épais, jeux de barres plus lourds et plus d'attention à la résistance de connexion.

Étape 3 – Sélectionnez la méthode de refroidissement

Étape 4 – Vérifiez la tension primaire

Norme : 380 V, 400 V, 415 V, 460 V. Certaines unités sont construites pour du 220 V monophasé, mais le triphasé est beaucoup plus courant pour le chauffage.

Étape 5 – Spécifier la régulation et le contrôle

La plupart des transformateurs DDG sont associés à un régulateur de puissance à thyristors (pile SCR) situé du côté primaire. Le régulateur ajuste la tension pour contrôler la température.

Décider:

Boucle ouverte (réglage manuel) ou boucle fermée (retour thermocouple + PID) ?

Contrôle analogique (0-10V, 4-20mA) ou numérique (Modbus, Profibus) ?

Avez-vous besoin d'un affichage local du courant, de la tension et de la puissance ?

Étape 6 – Confirmer les contraintes physiques

Surface au sol disponible

Points de levage et poids

Sens d'entrée des câbles (haut, bas, côté)

Température ambiante (un environnement chaud signifie un déclassement ou un refroidissement plus important)

Pensées finales

Le transformateur de chauffage DDG n’est pas un équipement « glamour ». Il ne communique pas sans fil, ne s'auto-diagnostique pas et ne produit pas de graphiques sophistiqués.

Mais lorsqu’un four de culture de cristaux a besoin de 4 000 ampères à 30 volts – jour après jour, semaine après semaine – rien d’autre ne fera l’affaire.

C'est un bourreau de travail. Lourd, chaud et bruyant, mais totalement fiable lorsqu'il est construit correctement.

Si vous concevez, améliorez ou entretenez un système de chauffage industriel (un four sous vide, un extracteur de cristaux, un réchauffeur de quartz, un bain de sel ou une ligne de recuit par résistance), le transformateur DDG est au cœur de celui-ci.

Obtenez le bon transformateur et tout en aval fonctionne.
