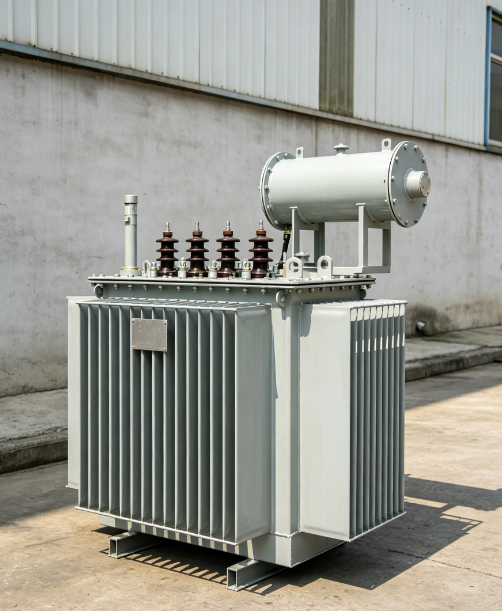

Qu'est-ce qu'un transformateur de distribution immergé dans l'huile S11 et pourquoi est-il important ?

Le transformateur de distribution immergé dans l'huile S11 est un transformateur de distribution triphasé entièrement scellé conçu pour une conversion de puissance abaisseur fiable et efficace dans les applications industrielles, commerciales et résidentielles.

Son travail est simple : prendre l’énergie moyenne tension du réseau – généralement 10 kV ou 11 kV – et la réduire aux niveaux de basse tension que les usines, les bâtiments et les communautés utilisent réellement, généralement 380 V ou 400 V.

Mais le S11 n’est pas n’importe quel transformateur. Cela représente une amélioration significative de l’efficacité par rapport aux modèles précédents comme le S9. Ses pertes à vide sont réduites de 20 à 45 % et le courant à vide chute de 60 à 80 %, ce qui se traduit directement par une baisse des factures d'électricité et une moindre pression sur le réseau.

Pourquoi est-ce important ?

Parce que les transformateurs fonctionnent 24 heures sur 24, 365 jours par an. Un transformateur qui gaspille moins d’énergie au ralenti permet d’économiser de l’argent chaque jour, année après année. Pour un service public, une installation industrielle ou un grand bâtiment commercial, les économies cumulées sont substantielles.

En bref : le S11 s’amortit tout au long de sa durée de vie grâce à la réduction des pertes.

Comment unTransformateur immergé dans l'huile S11Travaux?

Le principe de fonctionnement est le même que celui de n'importe quel transformateur – induction électromagnétique – mais le S11 présente plusieurs améliorations de conception qui améliorent l'efficacité et la fiabilité.

Étape 1 — Le noyau

Le noyau est fabriqué à partir d'acier au silicium à grain orienté laminé à froid de haute qualité, coupé avec des joints à recouvrement étagés à 45° sur des lignes de cisaillement GEORG de précision de fabrication allemande. Le noyau est empilé selon une section transversale à plusieurs étages, réduisant à la fois le bruit de magnétostriction et la consommation d'énergie.

Étape 2 — Les enroulements

L'enroulement haute tension est du type enroulé en couche cylindrique. L'enroulement basse tension peut être cylindrique ou enroulé en feuille. Cette conception répartit uniformément les ampères-tours, améliore la capacité de tenue aux courts-circuits et rationalise le chemin magnétique.

Étape 3 — Isolation

Le transformateur utilise une isolation de classe A avec un système de papier huilé. L'espace entre les bobines haute et basse tension est séparé par des manchons en carton et de petites barrières de dégagement d'huile. L'ensemble est séché sous vide pour éliminer l'humidité avant le remplissage d'huile.

Étape 4 — Le réservoir d'huile scellé

Au lieu d'un réservoir de conservation traditionnel, le S11 utilise un réservoir d'huile ondulé. Les ondulations se dilatent et se contractent avec les changements de température de l'huile, compensant ainsi la variation de volume. Cela signifie que l’huile est définitivement scellée à l’abri de l’air, empêchant ainsi la pénétration de l’humidité et ralentissant l’oxydation de l’huile.

Étape 5 — Refroidissement

Le refroidissement est ONAN — Oil Natural Air Natural. Pas de ventilateurs, pas de pompes, pas de pièces mobiles supplémentaires. Le transformateur s'appuie sur la convection naturelle à travers les parois ondulées du réservoir pour dissiper la chaleur.

Le résultat : un transformateur qui fonctionne efficacement, reste étanche et nécessite un entretien minimal année après année.

Types et valeurs nominales courants des transformateurs S11

La série S11 couvre une large gamme de capacités, généralement de 30 kVA à 2 500 kVA, avec des tensions primaires standard de 6 kV, 10 kV et 11 kV et une tension secondaire de 0,4 kV.

Plage de capacité standard :

Groupes de connexion :

Dyn11 — recommandé pour la plupart des applications, meilleure suppression des harmoniques

Yyn0 — alternative standard pour des charges plus simples

Méthode de refroidissement :

ONAN — pas de refroidissement forcé, pas d'alimentation auxiliaire nécessaire

Matériaux d'enroulement :

Cuivre – standard pour une meilleure conductivité et une durée de vie plus longue

Aluminium — disponible pour les applications sensibles aux coûts

PourquoiTransformateurs immergés dans l'huile S11Matière?

Parce qu'un transformateur qui gaspille moins d'énergie et dure plus longtemps est un transformateur qui permet d'économiser de l'argent.

Voici ce qui fait du S11 un choix privilégié pour les réseaux de distribution :

1. Faible aucune perte de charge

Le noyau étagé et l'acier au silicium de haute qualité ne réduisent aucune perte de charge de 20 à 45 % par rapport à la série S9. Pour un transformateur qui fonctionne 24h/24 et 7j/7, cela représente une économie réelle et mesurable.

2. Faible courant à vide

Le courant à vide est réduit de 60 à 80 %, améliorant le facteur de puissance et réduisant les pertes en amont.

3. Construction entièrement scellée

Le réservoir ondulé est entièrement scellé – pas de reniflard, pas de conservateur. L'huile n'entre pas en contact avec l'air, ce qui signifie que l'huile isolante vieillit plus lentement, préservant ainsi sa rigidité diélectrique pendant toute la durée de vie du transformateur.

4. Faible bruit

Les niveaux de bruit sont réduits de 7 à 10 dB par rapport aux conceptions précédentes. Cela rend le S11 adapté à une installation à proximité de zones résidentielles, d'hôpitaux et de bureaux où la sensibilité au bruit est un problème.

5. Résistance aux courts-circuits

La combinaison d'enroulements en feuille (le cas échéant), d'un serrage robuste et d'une isolation séchée sous vide confère au S11 une bonne capacité de tenue aux courts-circuits. Il peut gérer les courants de défaut sans déformation du bobinage.

6. Longue durée de vie

L'huile étant protégée de l'air et de l'humidité, le système d'isolation du transformateur se dégrade beaucoup plus lentement. Le S11 est conçu pour 20 à 30 ans de service avec un minimum d'entretien.

7. Faible entretien

Pas de prélèvement d'huile, pas d'appoint, pas d'entretien du conservateur. La conception entièrement étanche signifie que l'entretien de routine est largement limité au nettoyage externe et à l'inspection périodique des traversées et des bornes.

Choisir le bon transformateur S11

La sélection d'un transformateur S11 nécessite d'adapter la capacité, la tension et les conditions environnementales à votre application.

Étape 1 — Déterminez votre charge

Additionnez la consommation électrique de tous les équipements qui seront connectés. Appliquez une marge de sécurité – généralement de 20 à 30 % pour une expansion future.

Calibres standard S11 : 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1 000, 1 250, 1 600, 2 000, 2 500 kVA.Étape 2 — Spécifier les tensions primaire et secondaire

Étape 3 — Choisissez le groupe de connexion

Dyn11 — recommandé pour la plupart des applications. La connexion haute tension triangle fournit un chemin pour les courants harmoniques et améliore la capacité de court-circuit.

Yyn0 — plus simple, mais moins adapté aux charges déséquilibrées.

Étape 4 — Vérifiez l'environnement d'installation

Étape 5 — Confirmer le matériau d'enroulement

Cuivre — durée de vie plus longue, meilleure conductivité, recommandé pour les applications critiques.

Aluminium : coût initial inférieur, mais nécessite une section transversale plus grande pour les mêmes pertes.

Étape 6 — Pensez aux accessoires de protection

Pour les transformateurs supérieurs à 800 kVA, les relais à gaz et les dispositifs de décompression sont standard. Pour les applications critiques, envisagez un moniteur de température avec des contacts d'alarme à distance.

Pensées finales

Le transformateur de distribution immergé dans l’huile S11 n’est pas le modèle le plus récent ou le plus flashy du marché. Son efficacité a été remplacée par les conceptions S13, S20 et en alliages non amorphes.

Mais il reste un outil éprouvé, fiable et rentable pour des millions d’installations dans le monde. Il offre une amélioration significative de l'efficacité par rapport aux anciens modèles S9 et S10, avec une construction entièrement étanche qui prolonge la durée de vie de l'huile et minimise l'entretien.

Si vous mettez à niveau un transformateur plus ancien, remplacez une unité défaillante ou construisez un nouveau réseau de distribution où le budget et la fiabilité sont tous deux importants, le S11 reste un choix solide et judicieux. Il n'a pas les pertes les plus faibles de tous les transformateurs jamais réalisés. Mais il présente les pertes les plus faibles de tous les transformateurs et correspond à un budget réaliste pour de nombreux projets.
