Alimentation du circuit de commande : pas de quoi rogner sur les raccourcis

La capacité d'une machine CNC à faire son travail dépend de la broche, de l'outillage et des servos. Mais son fonctionnement fiable et sans erreurs dépend souvent des petits composants sans prétention : les automates, les relais, les contacteurs et les voyants lumineux.

L’alimentation électrique de ces circuits de contrôle n’est pas quelque chose sur lequel vous pouvez vous permettre de faire des compromis.

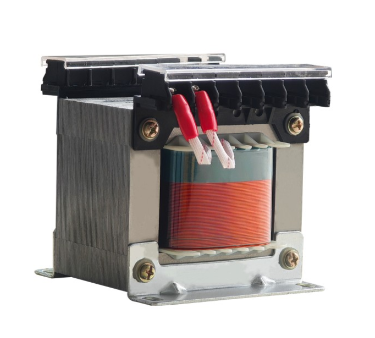

Le transformateur de commande de machine-outil de la série JBK3 est spécialement conçu pour alimenter les systèmes de contrôle des machines-outils et des équipements d'automatisation. Il n'entraîne pas le moteur de la broche principale et n'alimente pas les outils de coupe. Son rôle consiste à alimenter le « cerveau » de la machine, en empêchant les automates de fonctionner en panne, les contacteurs de vibrer et les données des capteurs de dériver.

Quel est leTransformation de contrôle de machine-outil JBK3r?

Le transformateur de commande de machine-outil de la série JBK3 est un transformateur de commande monophasé de type sec conçu pour les circuits AC 50 60 Hz avec des tensions d'entrée ne dépassant pas 660 V. Il abaisse la tension d'alimentation principale aux niveaux dont les systèmes de contrôle ont réellement besoin : le plus souvent 220 V, 110 V, 36 V, 24 V, 12 V et 6 V.

Ce n'est pas un transformateur de puissance. Il ne supporte pas les courants élevés. Son travail consiste à fournir une énergie stable et propre aux circuits de commande, à l'éclairage local et aux lampes de signalisation des systèmes électriques des machines-outils.

Les capacités vont de 40 VA à 2 500 VA, un petit transformateur qui prend en charge le fonctionnement stable de l'ensemble d'un système de contrôle.

En quoi est-il différent d'un transformateur ordinaire ?

Un transformateur ordinaire « change simplement la tension » : quoi qu'il entre, la tension ressort différemment. C'est ça.

Le JBK3 est spécialement conçu pour les circuits de contrôle. Les différences sont :

Isolation primaire et secondaire complète : c'est un véritable transformateur d'isolement, pas un autotransformateur. Les interférences, les surtensions et les fuites du circuit principal n'atteignent pas le côté commande.

Enroulements de sortie multiples : un transformateur peut fournir plusieurs tensions à la fois : 220 V pour l'automate, 110 V pour les contacteurs, 24 V pour les voyants lumineux. Le tout à partir d’une seule unité.

Conception compacte : spécialement conçue pour l'installation dans une armoire de commande ; elle ne prend pas de place précieuse.

Bornes sécurisées : options de connexion de type à sertir et enfichables, avec cache-bornes résistant au contact.

Technologie de base : matériaux solides, processus sonore

Noyau : Acier au silicium à grains orientés laminé à froid de haute qualité à faible perte. Faibles pertes, faible bruit, faible échauffement.

Bobinages : Conducteurs en cuivre pur (aluminium disponible sur demande), calibrés pour 180°C, tenue à une tension de 2500V (par rapport à 5000V).

Isolation : matériaux isolants de classe H, traités par imprégnation sous vide (VPI) — résistants à l'humidité, à la poussière et aux vibrations, réduisant considérablement les risques de rupture de l'isolation.

Conformité aux normes : conçu sur la base de la technologie Siemens des années 1980, le JBK3 est conforme aux normes VDE0551, IEC204 1, IEC439, GB5226.1 et autres normes internationales.

Où estTransformateur de commande de machine-outil JBK3Utilisé?

Le JBK3 se retrouve dans un large éventail d’applications :

Machines-outils : machines CNC, centres d'usinage, fraiseuses, meuleuses, perceuses – la puissance du circuit de commande de toute machine

Machines industrielles : équipements d'emballage, machines de moulage par injection, machines textiles, presses à imprimer

Automatisation industrielle : systèmes de contrôle PLC, panneaux de relais, bobines de contacteurs

Éclairage local : phares de travail pour machines, éclairage de maintenance et d'inspection

Indication du signal : indicateurs d'état de l'équipement, voyants d'alarme

Équipements importés : Machines-outils de précision, dispositifs médicaux, instrumentation

En bref : partout où les machines-outils et les systèmes d'automatisation ont besoin de puissance de contrôle, il y a probablement un JBK3 derrière.

Comment choisir le bon

Trois choses comptent : la capacité, la tension et l’environnement d’installation.

Étape 1 — Déterminez la capacité

Additionnez la puissance totale de tous les composants de commande (puissance de maintien des contacteurs, consommation de l'automate, voyants lumineux, capteurs), puis ajoutez 30 à 50 % de marge de sécurité. Ne mesurez pas trop étroitement : le courant d'appel lorsque les contacteurs se ferment est nettement supérieur au courant de maintien en régime permanent.

Valeurs standards : 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

Étape 2 — Spécifiez les tensions

Besoin d'une tension non standard ? Des options personnalisées sont disponibles.

Étape 3 — Considérez l'environnement d'installation

Pensées finales

Le transformateur de commande de machine-outil JBK3 n’est pas de haute technologie. Il n’a pas d’écran, ne se connecte pas au Wi-Fi, ne fait pas la une des journaux.

Son rôle est simple et essentiel : il fournit une alimentation propre et stable au système de contrôle.

Pour les usines confrontées à des problèmes de PLC, à des brouillages de contacteurs et à des arrêts de machines inexpliqués, la différence est immédiate. Le circuit de commande se stabilise et la machine cesse de fonctionner.

La puissance du circuit de contrôle n’est pas quelque chose sur lequel il faut faire des économies. Une puissance stable signifie des machines stables.
