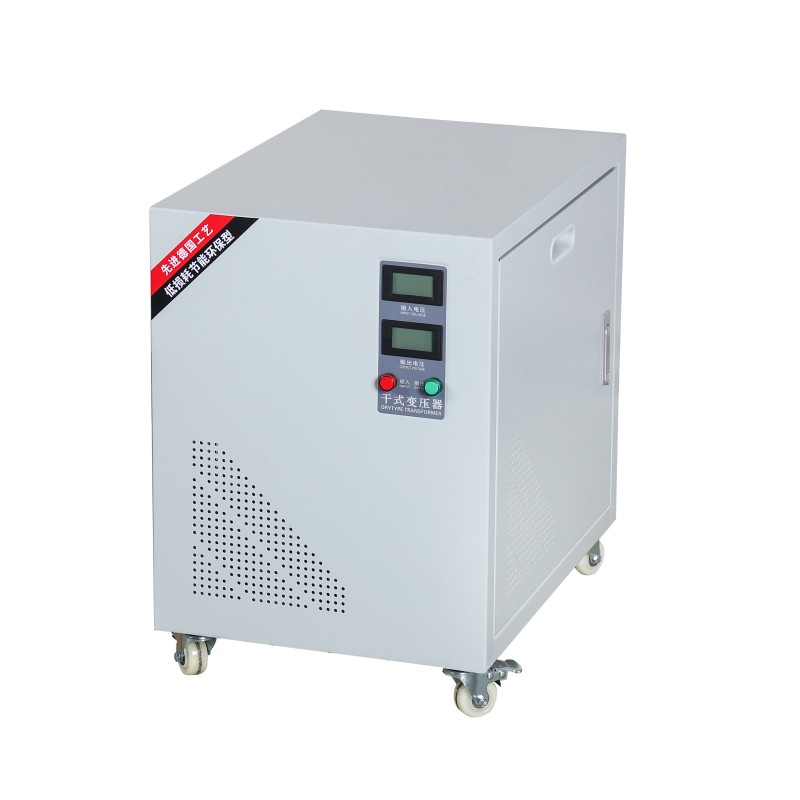

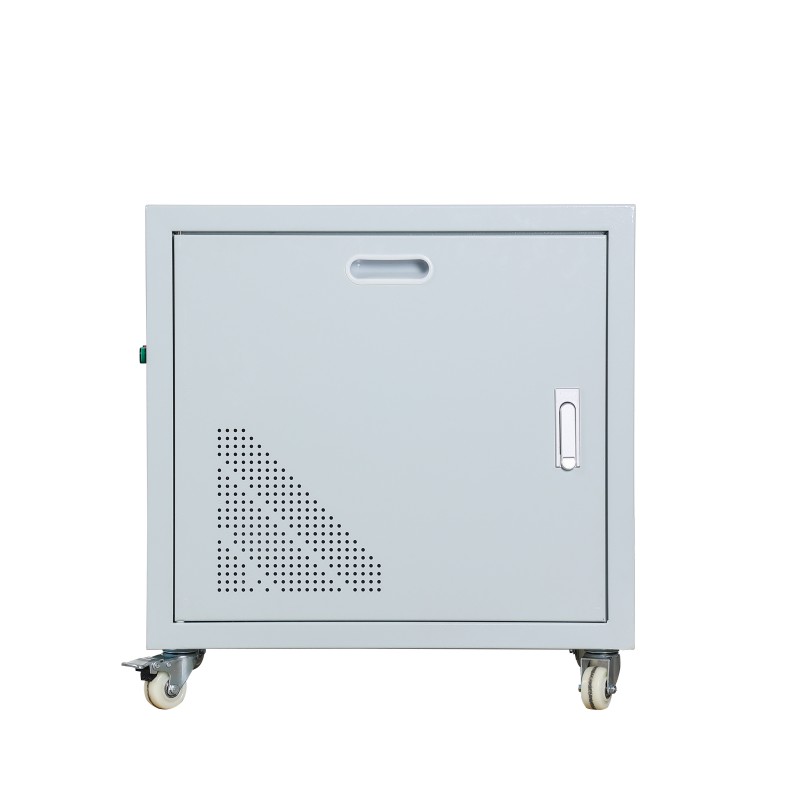

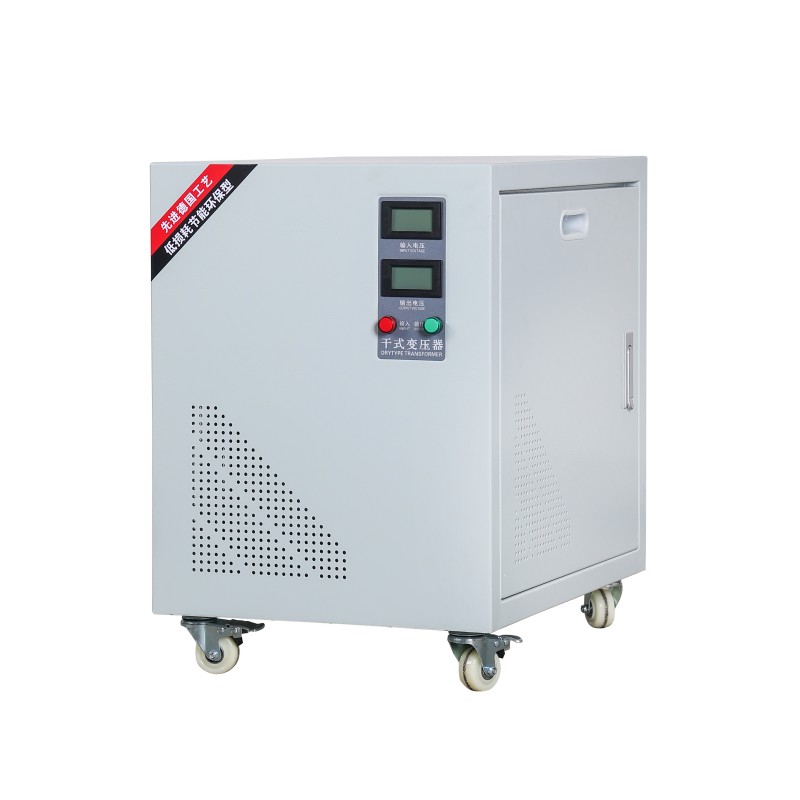

Transformateur d'isolement SG

Le transformateur d'isolement SG convient à divers circuits CA fonctionnant dans la plage de fréquences de 50 à 60 Hz et avec une tension nominale ne dépassant pas 660 V.

Applications du produit

Grâce à ses performances d'isolation électrique exceptionnelles et à sa fiabilité en matière de sécurité, le produit de Yibaling Factory a été largement utilisé dans plusieurs domaines industriels critiques.

Prise en charge des équipements de précision importés: Le transformateur d'isolement SG fournit une isolation de puissance et une conversion de tension sûres et compatibles pour les équipements avancés de pays avec différents systèmes de tension, éliminant efficacement les interférences et les risques causés par les différences potentielles de potentiel électrique.

Dispositifs redresseurs, variateurs de fréquence et systèmes électroniques de puissance: Il peut réaliser une isolation électrique entre le circuit principal et le circuit de commande, protégeant les composants sensibles et améliorant la capacité anti-interférence et la sécurité opérationnelle du système.

Nos solutions personnalisées

Pour répondre aux divers besoins des utilisateurs, nous proposons des solutions personnalisées très flexibles :

Personnalisation flexible de la tension: Sur la base des exigences réelles, la personnalisation de toutes les combinaisons raisonnables de tensions d'entrée et de sortie permet au transformateur de s'adapter aux différentes normes de réseau mondiales.

Groupe de connexion et robinets: Plusieurs groupes de connexion (tels que Yyn0, Dyn11, etc.) sont fournis, et des prises de réglage de tension supplémentaires du côté entrée ou sortie peuvent être ajoutées pour un réglage et une adaptation pratiques de la tension.

Allocation de capacité de bobinage: Le transformateur d'isolement SG prend en charge les conceptions à double enroulement ou multi-enroulement, chaque capacité d'enroulement étant allouée indépendamment pour répondre aux exigences complexes d'alimentation simultanée de plusieurs niveaux de tension et charges.

Conception spéciale secondaire: Des enroulements secondaires monophasés indépendants peuvent être fournis pour les charges monophasées ;

Pour les applications de circuits redresseurs, la conception des enroulements peut être optimisée (par exemple en ajoutant des enroulements déphaseurs, des réacteurs d'équilibrage, etc.) pour supprimer les harmoniques et améliorer la forme d'onde du courant.

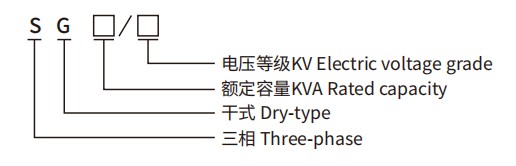

Le modèle et sa signification

Avantage de base

Comparé à de nombreux produits similaires sur le marché, notre transformateur d'isolement SG se distingue par le fait que depuis le tout début de sa recherche et développement. Yibaling a adhéré à une approche systématique et a systématiquement donné la priorité à la fiabilité et à la durabilité dans chaque aspect du produit.

En termes de conception spécifique, nous utilisons un blindage électromagnétique à trois couches et un système d'isolation imprégné sous vide. En conséquence, les pertes à vide et en charge de nos produits sont de 20 à 30 % inférieures à celles de certains produits de qualité inférieure, et ils ont également une forte capacité de fonctionnement en surcharge à court terme.

Pour les lieux aux exigences particulièrement élevées, comme les hôpitaux et les environnements extérieurs extrêmes, nous avons réalisé des optimisations dédiées :

Par exemple, pour les transformateurs utilisés en milieu médical, nous avons amélioré leurs capacités anti-interférences afin de garantir que même en cas de panne ponctuelle, l'alimentation électrique des équipements médicaux critiques puisse être maintenue sans mettre en danger les patients et le personnel médical.

De l’approvisionnement en matières premières à l’expédition des produits, nous maintenons un contrôle strict sur chaque étape. Nous disposons de chaînes d'approvisionnement dédiées aux matériaux de base tels que les tôles d'acier au silicium et les fils de cuivre, et chaque transformateur est soumis à des tests rigoureux, y compris des tests de décharge partielle, avant de quitter l'usine.

Grâce à plus de 3 000 cas d'application réels, notre équipe d'ingénieurs comprend clairement où les problèmes sont susceptibles de survenir et a apporté des améliorations à la conception en conséquence. Cela a donné à l'équipement un avantage en termes d'anti-interférence et de coûts d'utilisation à long terme.

FAQ

Q : Qu'est-ce qu'un transformateur d'isolement SG ? En quoi est-il différent d'un transformateur à couplage automatique classique ?

R : Le transformateur d'isolement SG est un transformateur à deux enroulements. L'enroulement primaire (entrée) et l'enroulement secondaire (sortie) sont électriquement isolés l'un de l'autre, sans aucune connexion électrique directe. L'énergie est transférée par induction électromagnétique. Ceci est fondamentalement différent d'un transformateur à couplage automatique (où l'entrée et la sortie partagent une partie de l'enroulement).

Principales différences :

Sécurité: Le transformateur d'isolement SG peut prévenir efficacement le risque d'électrification du côté secondaire en raison d'un défaut à la terre du côté primaire ou d'un choc électrique, offrant ainsi une protection de sécurité électrique plus élevée.

Anti-interférence: Le transformateur d'isolement SG peut bloquer la boucle de terre, supprimer le bruit de mode commun et les interférences haute fréquence et fournir une alimentation plus pure pour la charge.

Adaptation de tension: Il réalise principalement la transformation de tension et l'isolation électrique, et n'a pas de fonction de stabilisation automatique de la tension (sauf si un modèle spécial est personnalisé).

Q : Lors du choix d’un transformateur d’isolement SG, quels paramètres clés doivent être pris en compte ?

R : Les paramètres de base comprennent :

Capacité nominale (kVA): Sélectionnez en fonction de la puissance totale de toutes les charges avec une certaine marge (recommandé 20-30%).

Tension d'entrée/sortie: Définissez clairement la tension du réseau et la tension de l'équipement requise.

Fréquence (Hz): La série SG est généralement compatible avec le 50/60Hz.

Classe d'isolation: Détermine la résistance thermique et la fiabilité de fonctionnement à long terme du transformateur, les types courants sont la classe B, la classe F ou la classe H.

Groupe de connexion: Tels que les I/I monophasés, les Dyn11 triphasés, etc., ils doivent correspondre au système.

Exigences personnalisées: Si un robinet, un multi-enroulement, une couche de blindage spéciale, etc. sont nécessaires.
