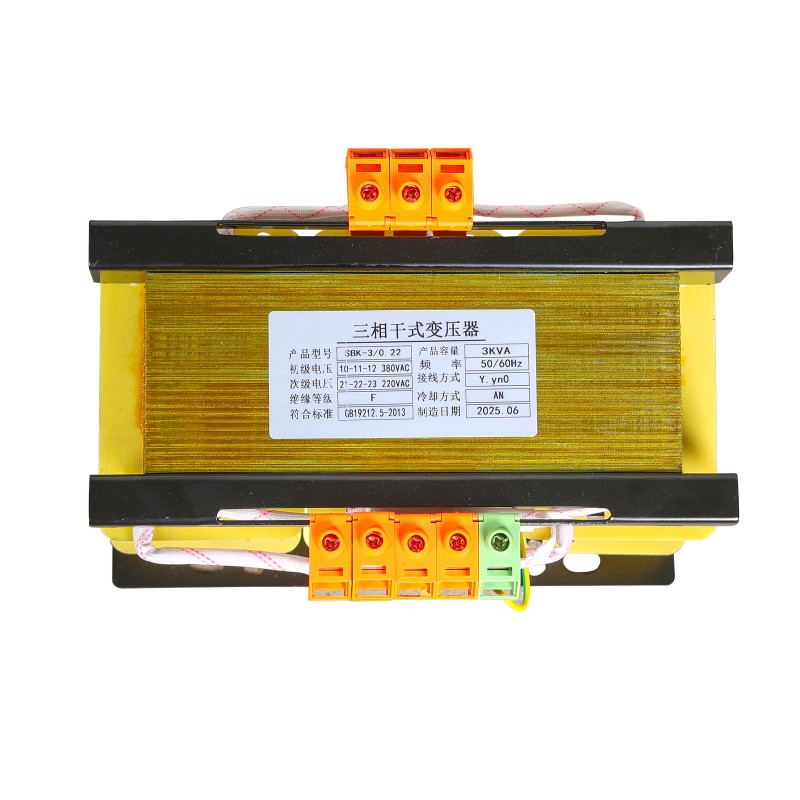

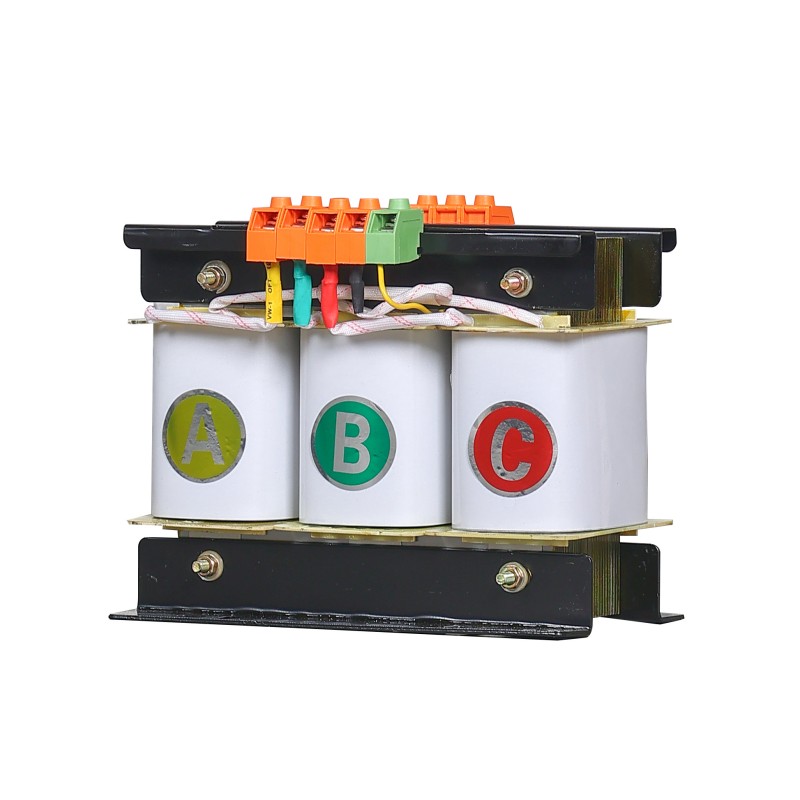

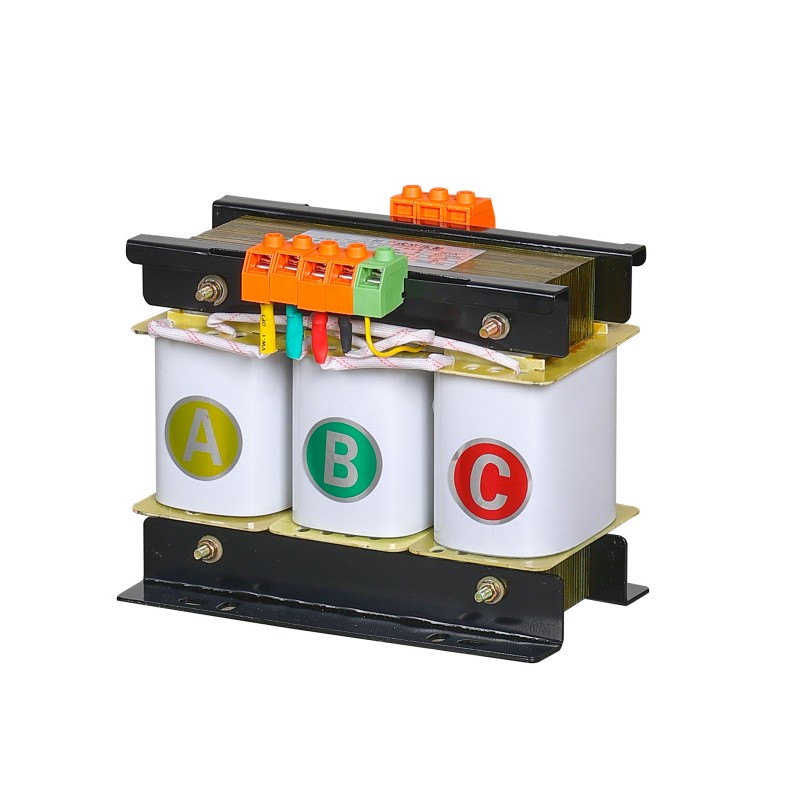

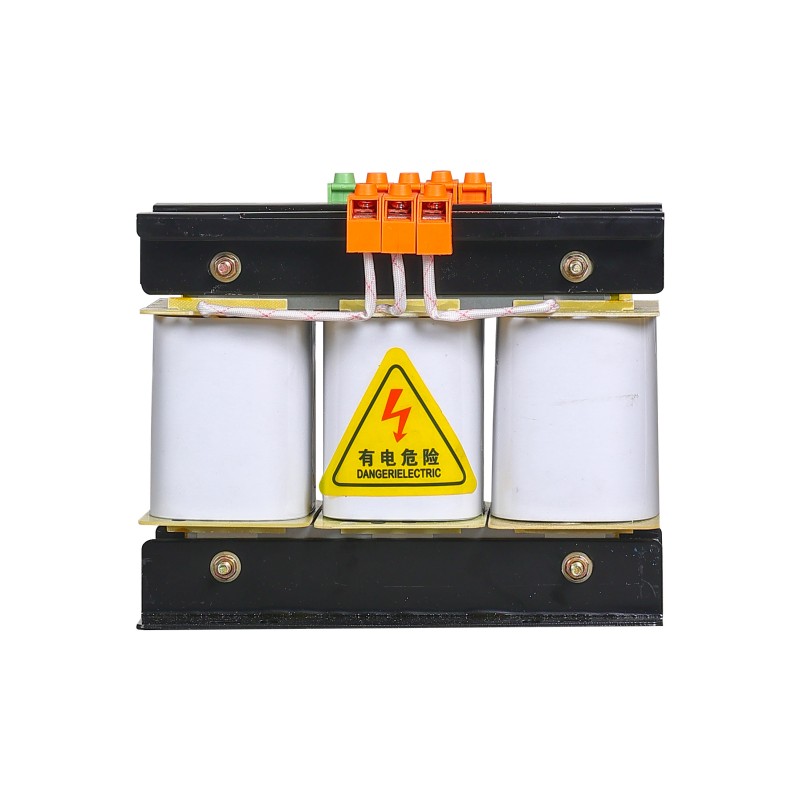

Transformateur de haute précision SBK

Le transformateur de haute précision SBK est une solution de haut niveau qui fournit une alimentation électrique pure et stable au niveau du laboratoire pour la recherche de pointe, les instruments de précision et les charges industrielles exigeantes. La valeur fondamentale du transformateur de haute précision SBK réside dans l'obtention de performances électriques extraordinaires : la précision de régulation de tension peut atteindre ±0,5 % ou même plus.

Son temps de réponse dynamique est aussi rapide que le niveau de la milliseconde, et grâce à un blindage multiple et à une conception harmonique ultra faible, le taux de distorsion de la forme d'onde (THD) de sortie peut être supprimé à moins de 1 %, isolant efficacement les interférences du réseau.

Le transformateur de haute précision SBK intègre une topologie de compensation à plusieurs étages, garantissant une stabilité de tension ultime, de vide à pleine charge. Sa conception fiable de qualité industrielle et sa large adaptabilité environnementale en font un équipement électrique essentiel pour garantir le bon fonctionnement des équipements clés dans la fabrication de semi-conducteurs, l'étalonnage de la métrologie, l'imagerie médicale haut de gamme, les tests de défense et d'autres domaines.

Comment sélectionner un transformateur de haute précision SBK ?

1. Déterminez la charge et la capacité totale

Répertoriez tous les équipements de précision alimentés par le transformateur de haute précision SBK, tels que les spectromètres, les microscopes électroniques, les étalons de mesure, les alimentations analogiques à puce ADC/DAC haut de gamme, etc.

Calculez la capacité : additionnez les valeurs VA en régime permanent de toutes les charges et réservez une marge suffisante pour les charges inductives (il est recommandé que la capacité totale soit de 1,3 à 1,5 fois la somme totale en régime permanent). Assurez-vous de confirmer que le modèle standard du transformateur de haute précision de la série SBK a ce niveau de capacité.

2. Déterminez la tension et la fréquence

Tension d'entrée : Déterminez en fonction du réseau électrique sur site (tel que 220 V monophasé, 380 V triphasé).

Tension de sortie : doit correspondre précisément à la tension d'entrée nominale de l'équipement de charge (telle que 220 V ± 0,5 %).

Fréquence : 50 Hz ou 60 Hz.

3. Confirmez la méthode d'installation

Vérifiez si le transformateur de haute précision SBK est installé dans un rack, placé verticalement ou intégré dans un châssis personnalisé. Vérifiez les dimensions extérieures et le poids.

Conditions de refroidissement : Le transformateur a un rendement élevé, mais il y a quand même des pertes. Assurez-vous que le lieu d'installation dispose d'une bonne ventilation et réservez un espace de refroidissement par air forcé si nécessaire.

Paramètres environnementaux : confirmez si la température, l'humidité et la propreté de l'environnement d'installation se situent dans la plage autorisée spécifiée dans la fiche technique du produit.

Défauts et protection du transformateur de haute précision SBK

1. États anormaux

Défauts internes : courts-circuits inter-phases sur les bobinages, courts-circuits inter-spires, défauts à la terre monophasés

Défauts externes : courts-circuits interphasés sur les cordons, défauts de mise à la terre monophasés des traversées

2. Opérations anormales

Surintensité causée par des courts-circuits externes entre phases

Surintensité et surtension du point neutre causées par des courts-circuits externes à la terre monophasés

Surcharge causée par le dépassement de la capacité nominale

3. Mesures de protection contre les défauts internes

Les défauts internes des transformateurs de haute précision SBK génèrent des arcs et des températures élevées, qui endommageront rapidement l'isolation et les enroulements. La protection principale est le « déclenchement instantané ».

Émettez immédiatement (généralement <30 ms) des instructions de déclenchement pour couper toutes les alimentations électriques des côtés d'entrée et de sortie des transformateurs de haute précision SBK. Il s'agit de la protection la plus essentielle et la plus rapide pour protéger le transformateur lui-même.

Le capteur Pt100 pré-enterré dans le point chaud de l'enroulement des transformateurs de haute précision SBK coopère avec le contrôleur de température intelligent pour déclencher une alarme lorsque la température dépasse la limite et se déclencher lorsque la température dangereuse est atteinte.

4. Mesures de protection contre les défauts externes

Lorsque le courant de court-circuit dépasse le seuil haut défini, le disjoncteur se déclenche instantanément (<100 ms), coupant rapidement le court-circuit sévère à proximité de la source.

Surveillez la somme vectorielle des courants triphasés (courant homopolaire), détectez avec sensibilité les défauts de mise à la terre monophasés des traversées ou des fils, et déclenchez une alarme ou un déclenchement en fonction de la valeur définie.

5. Mesures de protection en cas d'opérations anormales

Le système de stabilisation de tension du transformateur constitue la première ligne de défense, mais lorsque le côté alimentation est anormal, le dispositif de protection doit servir de secours et se déclencher lorsque la tension est fortement dépassée.
