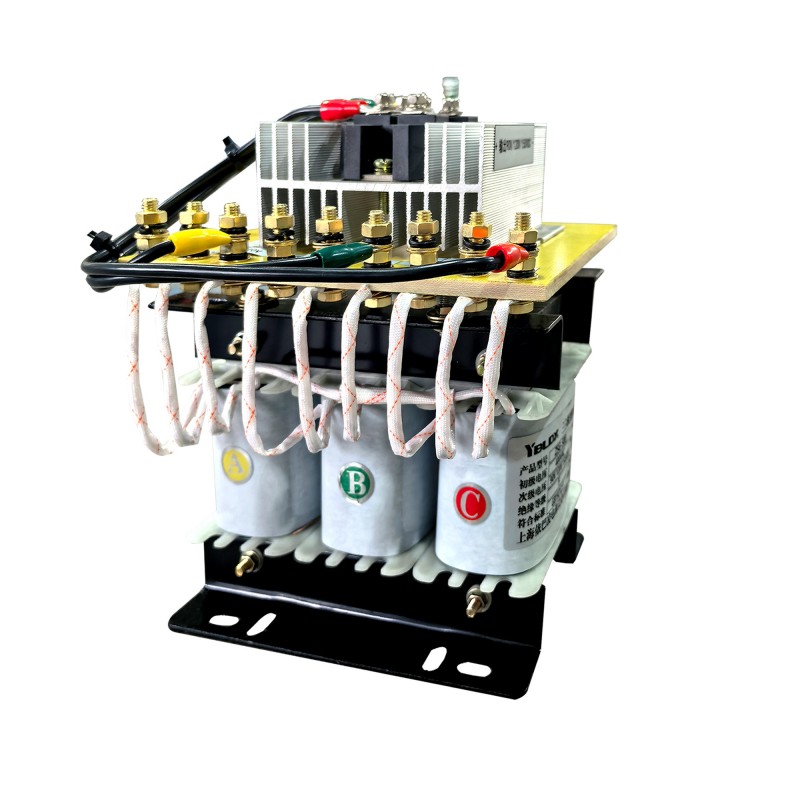

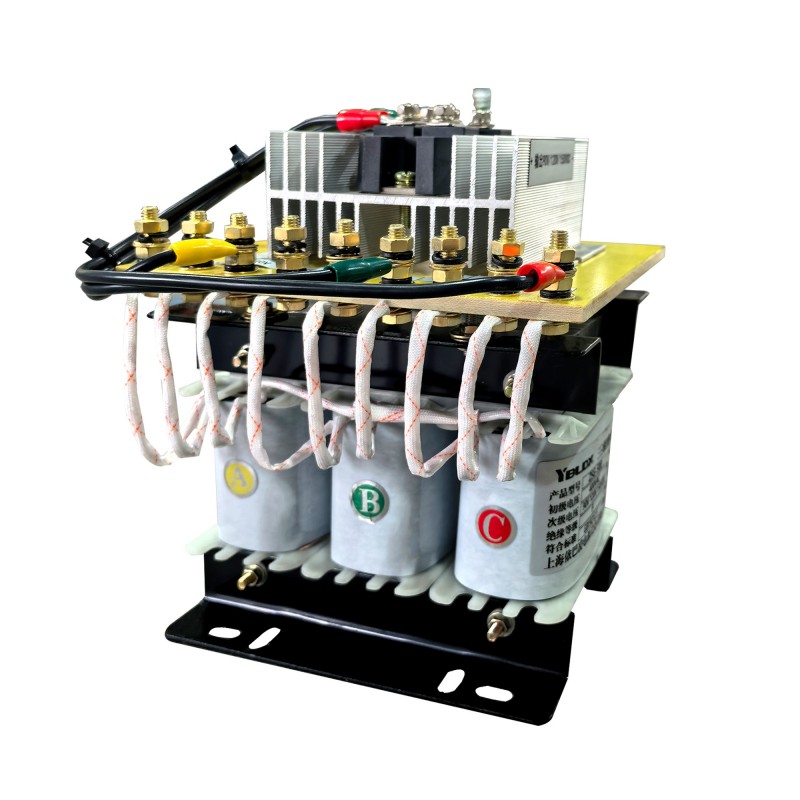

Transformateur de type sec triphasé ZSG

Le transformateur sec triphasé ZSG est un dispositif qui convertit l'énergie du réseau en puissance requise par les redresseurs et est largement utilisé dans divers domaines industriels. Sa fonction principale est de convertir le courant alternatif en courant continu, et le transformateur convient à une variété de scénarios d'application, y compris le chargement de batterie, l'électrolyse électrochimique et les alimentations de redresseurs industriels généraux, etc.

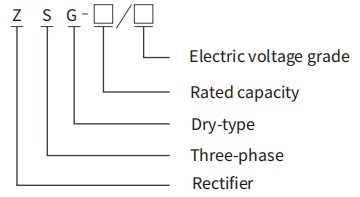

Numéros de modèle et leur signification

Conditions normales de fonctionnement

Pour garantir que les transformateurs secs triphasés ZSG fonctionnent de manière sûre, stable et efficace pendant leur durée de vie prévue, l'environnement d'installation et d'exploitation de ces transformateurs doit strictement répondre à une série de conditions limites claires.

En termes de conditions climatiques, la limite supérieure de la température de l'air ambiant ne doit pas dépasser +40℃, la température moyenne sur 24 heures doit être contrôlée en dessous de +30℃ et la température minimale ne doit pas être inférieure à -5℃.

Dans le même temps, l'humidité relative de l'atmosphère doit être ≤ 50 % à +40 ℃, l'humidité relative moyenne mensuelle maximale au cours du mois le plus humide doit pouvoir atteindre 90 %, mais il faut s'assurer que la température minimale moyenne mensuelle est de +25 ℃ pour éviter toute condensation nocive sur la surface.

En termes de conditions géographiques, l'emplacement d'installation des transformateurs triphasés à noyau ZSG ne doit généralement pas dépasser une altitude de 2 000 mètres. Si elle dépasse cette limite, la capacité et l'isolation doivent être réduites et renforcées de manière appropriée.

La plage d'écart admissible en régime permanent de la tension d'alimentation d'entrée est de ± 5 % de la valeur nominale pour éviter le risque de surexcitation du noyau.

De plus, les transformateurs doivent être placés dans une position sans vibrations ni chocs importants, avec une fondation solide et une bonne ventilation, et à l'écart des poussières corrosives et conductrices ou des gaz inflammables et explosifs.

Ces conditions constituent ensemble le cadre environnemental de base pour un fonctionnement fiable. Tout écart par rapport à ces conditions peut accélérer le vieillissement de l’isolation, augmenter les pertes ou provoquer des défauts. Par conséquent, avant la sélection et la localisation, celle-ci doit être entièrement évaluée et confirmée.

Le noyau du transformateur triphasé de type sec ZSG

Le cœur du transformateur triphasé de type sec ZSG est un système électromagnétique et mécanique sophistiqué conçu pour les environnements industriels difficiles. Il se compose principalement de quatre composants fonctionnels.

Système de circuit magnétique: la base de la transmission d'énergie, utilisant des tôles d'acier au silicium orientées laminées à froid de haute qualité et à haute perméabilité magnétique, empilées de manière étagée pour former un noyau triphasé à trois colonnes. Cela garantit un fonctionnement efficace et à faibles pertes.

Système de circuits: l'organisme principal pour la conversion d'énergie. Les enroulements haute tension et basse tension sont généralement enroulés avec une feuille de cuivre sans oxygène T2 ou un fil de cuivre plat et subissent un processus d'imprégnation sous vide (VPI), où ils sont imprégnés et durcis avec une résine résistante aux hautes températures pour former une structure intégrée solide, résistante à l'humidité et conductrice de chaleur.

C'est la clé pour permettre au transformateur triphasé de type sec ZSG de gérer les charges d'impact.

Système d'isolation et de dissipation thermique: la garantie d'un fonctionnement fiable. L'isolation intercouche et inter-spires composée de DMD, Nomex, etc. résistants aux hautes températures, ainsi que les voies respiratoires de refroidissement et les dispositifs de refroidissement à air forcé à l'intérieur des enroulements, travaillent ensemble pour garantir que l'augmentation de la température est contrôlée.

Protection mécanique finale et système de câblage: offre une protection grâce à un boîtier en tôle d'acier plastifié et réalise des connexions électriques fiables via des bornes en cuivre ou des barres omnibus à haute capacité de transport de courant.

FAQ

Q : Quel est le délai de livraison ?

R : Habituellement, cela prendra environ 30 jours après confirmation de la commande.

Q : Accepteriez-vous d’utiliser notre logo ?

R : Si la quantité est bonne, il n’y a absolument aucun problème à faire l’OEM.

Q : Proposez-vous la vanne de vidange externe et l'échantillonneur avec une boîte verrouillable ?

R : Nous commençons à ajouter de plus en plus de nouvelles unités de stock dotées d'une vanne de vidange externe et d'un échantillonneur avec boîte verrouillable ainsi que de jauges externes dans une boîte verrouillable pour des raisons de sécurité.

Q : Combien de garantie ?

R : 24 mois, fournissez les pièces endommagées pour une cause non humaine dans un délai d’un an.

Q : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes une usine de fabrication.
