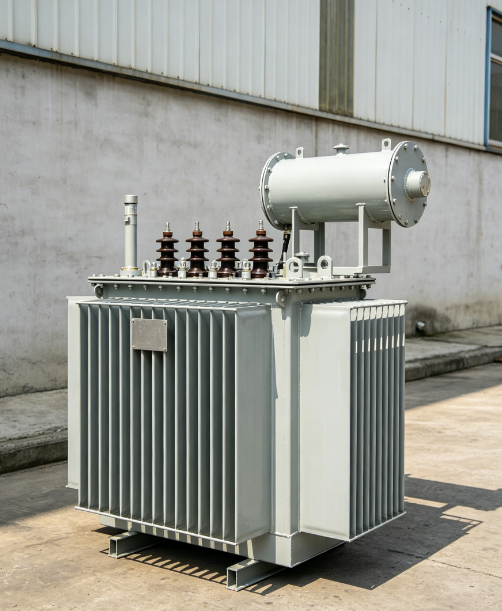

Qu'est-ce qu'un transformateur de distribution immergé dans l'huile S13 ?

Un transformateur S13 est un transformateur de distribution triphasé immergé dans l'huile, couramment utilisé dans les systèmes de distribution 10 kV/0,4 kV. Sa fonction principale est simple : réduire l’électricité haute tension en électricité basse tension pour une utilisation dans les usines, les communautés résidentielles et les centres commerciaux.

Cependant, il diffère des modèles S11 et S9 précédents : il est plus économe en énergie.

Cette « efficacité énergétique » ne repose pas sur un « mode éco » mais sur des améliorations de conception physique :

Le noyau de fer utilise des tôles d'acier au silicium orientées laminées à froid de qualité supérieure.

Adopte un processus d'empilement de tours entièrement en onglet pour un circuit magnétique plus fluide.

Sa perte à vide est en moyenne 20 à 30 % inférieure à celle des transformateurs de distribution immergés dans l'huile S11.

En bref, lorsqu'il est alimenté 24 heures sur 24, le S13 consomme beaucoup moins d'énergie à lui seul.

Pourquoile transformateur de distribution immergé dans l'huile S13un « bénéfice de l'épargne » ?

Les pertes du transformateur se répartissent en deux catégories principales :

Perte à vide (perte du noyau) : se produit tant que le transformateur est sous tension, quelle que soit la charge, car le noyau de fer consomme de l'énergie. Il s'agit d'un « coût fixe ».

Perte de charge (perte de cuivre) : générée par la chaleur lorsque le courant traverse les enroulements sous charge. Les pertes augmentent avec des charges plus lourdes.

Le S13 optimise les deux types de pertes.

Exemple

Pour un transformateur de 500kVA :

Transformateur de distribution immergé dans l'huile S11 : ~960 W de perte à vide

Transformateur de distribution immergé dans l'huile S13 : ~680 W de perte à vide

Différence : 280W

Cela peut paraître négligeable, mais calculons : 280 W × 24 heures × 365 jours = Environ 2 452,8 kWh par an

Avec un prix de l'électricité industrielle de 0,8 yuan/kWh, cela permet d'économiser près de 1 962,24 yuans par an. Avec une durée de vie de 20 à 30 ans pour un transformateur, les économies s'additionnent considérablement.

Il ne s’agit pas seulement de « petites économies », c’est suffisant pour financer un petit transformateur tout au long de sa durée de vie.

Où estle transformateur de distribution immergé dans l'huile S13Convient pour une utilisation ?

Caractéristiques techniques : pas de technologie sophistiquée, juste des performances solides

Le transformateur de distribution immergé dans l'huile S13 n'est pas un produit « de pointe ». Ses avantages proviennent de meilleurs matériaux et d’une fabrication solide :

Noyau de fer – Acier au silicium orienté laminé à froid à haute perméabilité, empilé avec des joints à recouvrement entièrement en onglet. Faible résistance magnétique, faibles pertes par courants de Foucault.

Enroulements – Cuivre pur standard (ou aluminium de haute pureté sur demande). L’isolation des couches est réalisée avec soin – pas de raccourcis.

Huile isolante – Huile de transformateur de bonne qualité. Avant de quitter l’usine, nous testons sa rigidité diélectrique, sa teneur en humidité et sa perte diélectrique.

Réservoir – Radiateurs ondulés ou à ailettes, entièrement scellés et soudés. Résistant aux fuites et à la corrosion.

Structure entièrement scellée en option – Scelle l’huile de l’air. Ralentit le vieillissement, réduit l'entretien.

Ce n'est pas un produit "assez bon". Il est conçu pour fonctionner en continu pendant des années.

Éléments clés à considérer lors de la sélection d’un

Capacité (kVA) – Additionnez toute votre puissance de charge, puis laissez une marge de sécurité de 30 à 50 %. Ne le coupez pas trop fort.

Cuivre contre aluminium – Le cuivre coûte plus cher. L'aluminium coûte moins cher. Si votre équipement fonctionne jour et nuit, optez pour le cuivre.

Réservoir entièrement scellé ou conservateur : Entièrement scellé pour une utilisation extérieure et sans surveillance sans entretien ; Les réservoirs du conservateur permettent l'observation du niveau d'huile pour des inspections régulières.

Niveau d'efficacité énergétique : Le S13 répond aux normes d'efficacité énergétique actuelles de classe 1 selon les nouvelles normes nationales. Pour des pertes encore plus faibles, envisagez des transformateurs S20 ou en alliage amorphe (coût plus élevé).

Environnement d'installation

Les transformateurs immergés dans l’huile fonctionnent bien à l’extérieur. Assurez-vous simplement de veiller à trois choses : l’étanchéité, l’antivol et la ventilation. Ne vous contentez pas de les exposer et de les oublier.

Un exemple concret

Une usine textile disposait de deux transformateurs vieillissants S9 de 800 kVA qui fonctionnaient depuis plus de dix ans. La production n'a pas beaucoup changé, mais leur facture d'électricité ne cesse d'augmenter chaque année.

Ils ont calculé les chiffres : le passage aux transformateurs S13 de 800 kVA réduirait l'absence de perte de charge d'environ 1 800 W (S9) à environ 800 W (S13). Cela représente près de 8 760 kWh économisés par an, rien que grâce aux transformateurs inutilisés.

Le directeur de l'usine l'a dit simplement : "Après l'installation des nouveaux transformateurs, les compteurs électriques tournent plus lentement. Les chiffres parlent d'eux-mêmes."
