Tous les transformateurs ne sont pas « en forme de cube » ?

La plupart des gens imaginent un transformateur comme un gros morceau de fer qui bourdonne.

Mais tous les transformateurs ne ressemblent pas à ça.

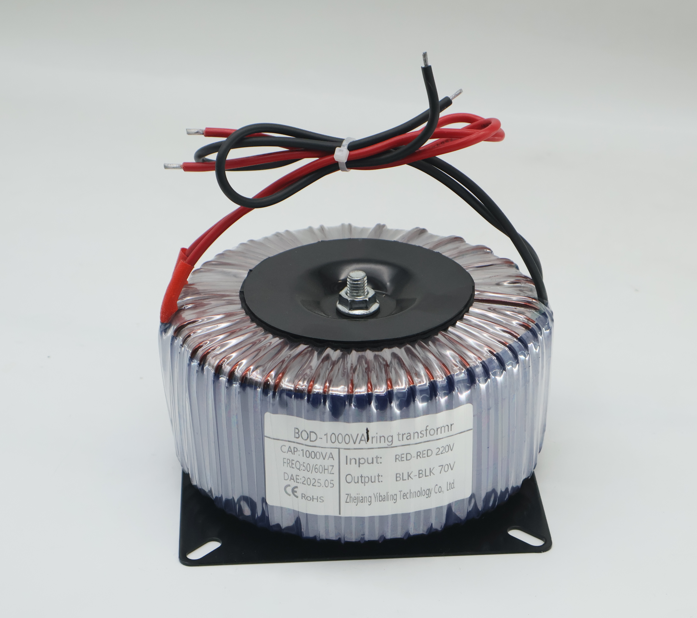

Il en existe un autre type : letransformateur toroïdal.

Cela ressemble à un beignet. Creux au milieu. Le fil est enroulé uniformément autour de l’ensemble de l’anneau, pas seulement autour d’une seule jambe. Totalement différent des styles de bloc habituels.

Qu'est-ce qui faittransformateurs toroïdauxdifférent des ordinaires ?

Un transformateur EI ordinaire a un noyau constitué de tôles d'acier au silicium empilées, en forme un peu comme le caractère chinois "日". Les bobines font le tour du pied central. C'est simple. C'est bon marché. Mais il présente certains inconvénients :

Fuite une bonne quantité de champ magnétique

Pas si efficace que ça

Gros et lourd

Bourdonnement à la fréquence du secteur

Un transformateur toroïdal, quant à lui, utilise un noyau constitué d’une longue bande d’acier au silicium enroulée en anneau – sans joints, ni espaces. Le circuit magnétique est complètement fermé. Le fil est enroulé uniformément autour de l’ensemble de l’anneau, pas seulement sur une branche.

Cette différence de construction entraîne de réels gains de performances.

1. Fuite magnétique minimale

Les joints situés au cœur des transformateurs EI brisent le circuit magnétique, provoquant la fuite d'une partie du flux magnétique. Grâce à son noyau fermé sans joint, le transformateur toroïdal produit des fuites magnétiques extrêmement faibles et provoque beaucoup moins d'interférences avec les équipements sensibles environnants tels que les amplificateurs de puissance audio et les instruments de précision.

2. Haute efficacité

À puissance égale, la perte dans le noyau des transformateurs toroïdaux est inférieure à celle des types EI. En utilisant des matériaux identiques, leur efficacité peut atteindre plus de 95 %, une amélioration substantielle par rapport aux modèles conventionnels.

3. Taille compacte et poids léger

La conception toroïdale est tout simplement plus efficace. Pour une même puissance nominale, un transformateur toroïdal est environ 30 à 40 % plus petit et plus léger qu'un type EI. C'est important lorsque l'espace est restreint ou que le poids compte : pensez aux équipements audio, aux instruments de mesure, aux appareils médicaux.

4. Faible bruit de fonctionnement

Le bourdonnement que vous entendez des transformateurs ordinaires provient principalement de la vibration des joints centraux. Les noyaux toroïdaux n'ont pas de joints. Ils sont donc naturellement silencieux. Dans un studio d'enregistrement, un laboratoire ou une chaîne hi-fi domestique, vous remarquez la différence.

5. Forte résistance aux surcharges

Le noyau toroïdal évacue bien la chaleur. L'augmentation de la température reste uniforme dans toute l'unité. Lorsque vous devez pousser fort pendant un court moment, cela peut le prendre.

Applications typiques deTransformateurs toroïdaux

En bref, si vous avez besoin d’une puissance silencieuse, efficace et à faible interférence, les transformateurs toroïdaux sont difficiles à battre.

Mais ils ne sont pas parfaits.

Coût plus élevé – Plus compliqués à fabriquer, ils coûtent donc plus cher que les types d’assurance-emploi.

Courant d'appel important – Lorsque vous les allumez pour la première fois, ils peuvent consommer plusieurs fois leur courant normal. Assurez-vous que votre interrupteur et votre fusible peuvent le gérer.

Difficile à réparer – Si une bobine grille, vous remplacez généralement le tout. Le démonter est pénible.

Délai de livraison plus long – La plupart des transformateurs toroïdaux sont construits sur commande. Les tensions et puissances non standards prennent du temps.

Conclusion : si vous avez juste besoin de quelque chose de bon marché et de robustesse, et que vous ne vous souciez pas beaucoup des fuites ou d'un petit bourdonnement, optez pour un transformateur EI. Si vous souhaitez de meilleures performances, une taille plus petite et un fonctionnement silencieux, le toroïdal est la voie à suivre.
