Qu'est-ce que le régulateur de tension de contact triphasé TSGC2 ?

Certains travaux ne peuvent pas être effectués par un stabilisateur automatique

Un stabilisateur de tension fait une chose : il maintient la sortie stable. Peu importe ce que fait le réseau, la sortie reste en place.

Mais parfois, vous ne voulez pas de « stable ». Vous voulez "réglable".

La mise en service des équipements nécessite une rampe lente à partir de zéro volt. Le démarrage progressif du moteur nécessite des augmentations de tension échelonnées. Les tests diélectriques en laboratoire nécessitent différentes conditions de tension. Les tests de vieillissement nécessitent de faire fonctionner les produits entre 180 V et 240 V, encore et encore.

Les stabilisateurs automatiques ne peuvent rien faire de tout cela. Ils se bloquent sur une seule tension et refusent de bouger.

Le régulateur de tension à contact triphasé TSGC2 est conçu exactement pour ces tâches.

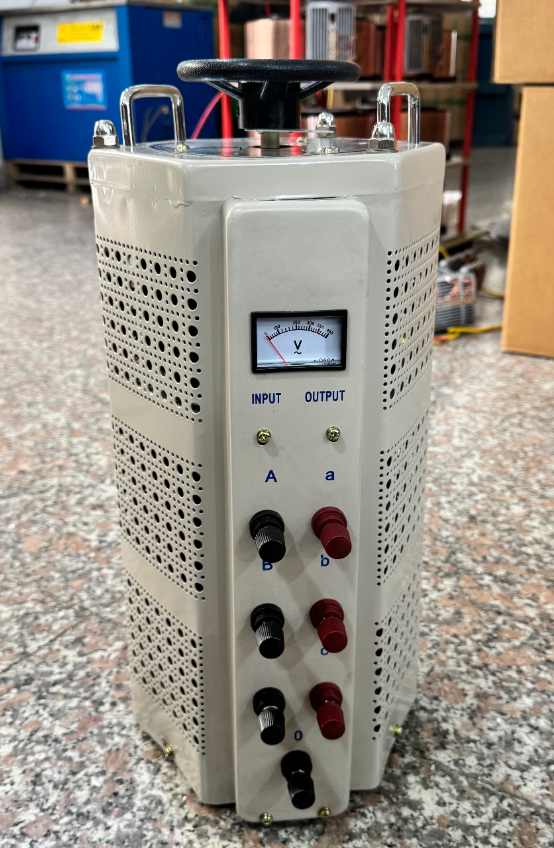

Le TSGC2 est un régulateur de tension triphasé à contact manuel – essentiellement un autotransformateur réglable.

Alimentez-le en entrée triphasée de 380 V et vous obtenez une sortie réglable en continu de 0 V à 430 V. Pas de marches, pas de tapes, pas de sauts. Tournez le volant et la tension suit – douce, continue, linéaire.

Ce n'est pas un appareil électronique. Pas de puces, pas de programmes, pas de mises à jour du firmware. Juste un transformateur, un volant et un jeu de balais de charbon. Aussi simple que possible et aussi fiable que possible.

CommentRégulateur de tension de contact triphasé TSGC2Travaux

Le TSGC2 utilise un noyau toroïdal avec des bobines enroulées uniformément. Trois régulateurs monophasés sont connectés en configuration étoile (Y), les porte-balais étant montés sur un arbre commun.

Le principe de fonctionnement est simple : tourner le volant, changer le rapport de tours.

Voici comment procéder :

Étape 1 – Tournez la roue.

L'opérateur fait tourner le volant, qui fait tourner l'arbre central.

Étape 2 – Les pinceaux bougent.

Trois porte-balais sur l'arbre tournent ensemble, faisant glisser les balais de charbon sur la surface polie des enroulements.

Étape 3 – Changements de rapport de rotation.

À mesure que les balais se déplacent vers différentes positions, le nombre de tours effectifs change – et la tension de sortie change avec eux.

Étape 4 – Réglage de la tension.

Vous voulez du 220V ? Tournez-vous vers cette position. Vous voulez du 380V ? Tournez-vous un peu plus loin. Fluide, continu, sans sauts.

Pas de logique de contrôle compliquée. Aucun paramètre à définir. Vous le tournez et il vous donne exactement ce que vous demandez.

Des fonctionnalités qui comptent vraiment

Forme d'onde propre

La conception de l'autotransformateur signifie que la forme d'onde de sortie correspond exactement à l'entrée, sans distorsion supplémentaire. Pour les tests, l’étalonnage et les expériences de précision, l’énergie propre est importante.

Haute efficacité

Les autotransformateurs ont de faibles pertes. L'efficacité se situe généralement au-dessus de 98 %. Même à puissance élevée, il ne gaspille pas d’énergie.

Compact et léger

Comparé à un transformateur d'isolement de même capacité, l'autotransformateur utilise moins de matière, prend moins de place et pèse moins. Plus facile à déplacer, plus facile à installer.

Forte capacité de surcharge

Il peut gérer des surcharges momentanées sans se déclencher ni s'arrêter.

Conçu pour un fonctionnement continu

Pas de composants électroniques fragiles. Refroidissement naturel par air. Exécutez-le toute la journée si vous en avez besoin.

Simple à entretenir

Les balais de charbon sont les seules pièces d'usure. Lorsqu'ils sont usés, remplacez-les : pas de circuits imprimés à dépanner, pas de firmware à réinstaller.

Où estRégulateur de tension de contact triphasé TSGC2Utilisé?

Le TSGC2 est utilisé partout où un réglage manuel de la tension triphasée est nécessaire.

Laboratoires et recherche

Mise en service des équipements, tests de tension, expériences de rigidité diélectrique, démonstrations pédagogiques. Si vous devez augmenter la tension à partir de zéro, il s'agit de l'outil standard.

Production industrielle

Tests de démarrage progressif des moteurs, tests de vieillissement des produits, réglage de la tension des lignes de production. La chimie, la métallurgie, l’instrumentation, les machines, l’industrie légère l’utilisent toutes.

Réparation et mise en service des équipements

Lorsque vous mettez sous tension un équipement réparé pour la première fois, augmentez lentement la tension de zéro à la valeur nominale, ce qui est beaucoup plus sûr que de l'appliquer immédiatement à pleine tension.

Variation, chauffage, contrôle de vitesse

Gradation de l'éclairage de scène, contrôle de la puissance de l'élément chauffant, réglage de la vitesse du petit moteur.

Équipements publics

Écrans d'affichage LED, équipements de diffusion, systèmes de communication, alimentations pour équipements de test électroniques.

Comment choisir le bon

Deux choses comptent le plus : la capacité (kVA) et la plage de tension de sortie.

Capacité – Additionnez la puissance totale de tout ce que vous connectez, puis laissez de la marge. Les moteurs et les compresseurs consomment un courant de démarrage élevé – dimensionnez généreusement.

Les capacités standard du TSGC2 vont de 1,5 kVA à 45 kVA. Tailles courantes : 3kVA, 6kVA, 9kVA, 15kVA, 20kVA, 30kVA. Vous ne savez pas lequel vous convient ? Envoyez votre liste d'équipement aux ventes de Yibaling - elles vous aideront à la dimensionner.

Plage de tension de sortie – Les modèles standard prennent une entrée de 380 V et fournissent une sortie de 0 V à 430 V. Si vous avez besoin d'une sortie plus élevée (par exemple, 0 500 V ou 0 600 V), des versions personnalisées sont disponibles.

Manuel ou motorisé ? – Le TSGC2 est manuel — vous tournez le volant. Si vous avez besoin d'une télécommande ou d'un réglage automatique, des versions motorisées sont disponibles sur demande.

Fréquence – compatible 50 Hz/60 Hz. Fonctionne également pour les équipements d'exportation.

Environnement d'installation – Installation intérieure, bien ventilée, exempte de gaz corrosifs et de poussières épaisses.

Comment estRégulateur de tension de contact triphasé TSGC2Différent d’un stabilisateur automatique ?

Cela revient souvent. Voici la réponse courte :

Stabilisateurs automatiques (comme TNS, SBW) : lorsque la tension d'entrée fluctue, ils s'ajustent automatiquement et maintiennent automatiquement la sortie stable. Vous n'avez rien à faire.

Régulateur de contact TSGC2 : peu importe si l'entrée fluctue. Quelle que soit la tension de sortie souhaitée, vous tournez le volant dans cette position. Il fait ce que vous lui dites de faire, pas ce qu'il décide de lui-même.

Un "stabilise automatiquement". Un "manuel s'ajuste". Différents travaux, différents outils – ne se remplacent pas.

Pensées finales

Le régulateur de tension à contact triphasé TSGC2 n'est pas de haute technologie. Pas de puces, pas d'écrans, pas de connexion Internet.

Il s'agit d'un outil de virage manuel, la tension suit - simple et direct.

Mais dans les laboratoires, sur les bancs d'essai, dans les salles vieillissantes, dans les ateliers de réparation, partout où vous avez besoin d'une tension contrôlée par l'homme, commençant à zéro et augmentant lentement, c'est toujours l'outil le plus simple et le plus fiable pour le travail. Certaines tâches nécessitent une automatisation. Certains travaux nécessitent un volant.
