Qu'est-ce que le stabilisateur de tension de compensation intelligent DBW ?

Tension instable ? DBW vous couvre

À mesure que les équipements monophasés deviennent plus grands et plus sophistiqués, leur appétit pour l’énergie propre augmente parallèlement.

Les meuleuses de précision produisent des finitions incohérentes. Les tomodensitomètres affichent des images fantômes dans les données. Les instruments de laboratoire dérivent au milieu de l’expérience. Les climatiseurs se déclenchent aux heures de pointe, laissant tout le bâtiment chaud et inconfortable.

Le plus souvent, le problème ne vient pas de l’équipement, mais de la tension.

La tension du réseau fluctue tout au long de la journée. Faible pendant les périodes de pointe, élevé la nuit. Ajoutez à cela les surtensions de démarrage des équipements lourds sur la même ligne, et la qualité de l'alimentation monophasée 220 V devient tout sauf stable. Pour les appareils électroménagers, les variations de tension peuvent faire la différence entre « fonctionne » et « fonctionne un peu mal ». Pour des équipements de précision et de forte puissance ? C’est la différence entre fonctionner et arrêter.

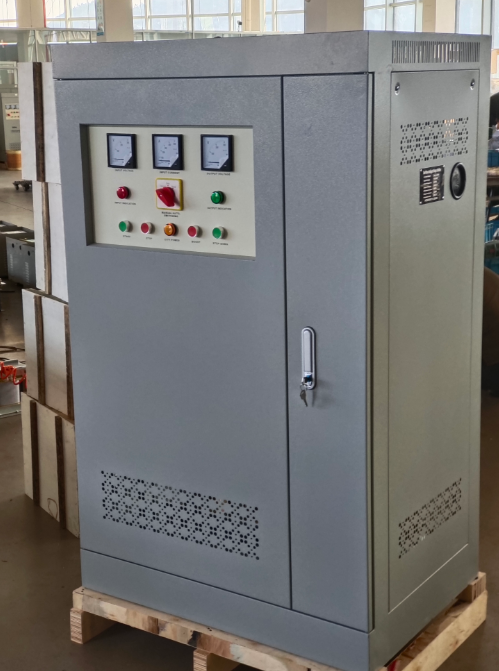

Le stabilisateur de tension de compensation intelligent Yibaling DBW est conçu pour résoudre exactement ce problème.

CommentStabilisateur de tension de compensation intelligent DBWTravaux

Le DBW utilise une régulation de tension de type compensation — même approche éprouvée que les stabilisateurs de type servo, mais avec une meilleure capacité et un rendement plus élevé.

Le système se compose de quatre parties principales :

Transformateur de compensation

Régulateur de tension de contact

Circuit de contrôle automatique

Servomoteur avec mécanisme d'entraînement à réduction de vitesse

L’enroulement secondaire du transformateur de compensation est connecté en série avec le circuit principal. Son enroulement primaire se connecte à la sortie du régulateur de contact.

Le cycle de fonctionnement fonctionne comme ceci :

Étape 1 – Échantillonnage en temps réel.

Le circuit de commande échantillonne en permanence la tension de la sortie du stabilisateur, vérifiant si la sortie se maintient au point de consigne.

Étape 2 – Calcul de l'écart.

Le signal échantillonné est traité pour déterminer dans quelle mesure la sortie a dérivé par rapport à la valeur cible.

Étape 3 – Commande de réglage.

Le circuit de commande signale au servomoteur de tourner. Grâce au réducteur de vitesse et à l’entraînement par chaîne, le moteur déplace le balai de charbon le long de la surface d’enroulement du régulateur de contact.

Étape 4 – Correction de la rémunération.

La nouvelle position du balai de charbon modifie la tension de sortie du régulateur de contact, ce qui à son tour modifie la tension aux bornes de l’enroulement primaire du transformateur de compensation. L'enroulement secondaire, connecté en série avec le circuit principal, ajoute ou soustrait la tension selon les besoins pour ramener la sortie au point de consigne.

Ce cycle en boucle fermée s'exécute en continu : Surveiller → Calculer → Ajuster → Surveiller à nouveau. Le temps de réponse est généralement inférieur à 1,5 seconde pour un changement de tension d'entrée de 10 %.

Principales fonctionnalités qui comptent vraiment

Grande capacité, haute efficacité

La série DBW couvre 10 kVA à 180 kVA, avec un rendement à pleine charge supérieur à 95 % — certains modèles atteignent 98 %. Il supporte de lourdes charges sans gaspiller d’énergie.

Aucune distorsion de la forme d'onde

La forme d’onde de sortie correspond exactement à la forme d’onde d’entrée. Pas d'harmoniques ajoutées, pas de distorsion. Pour les équipements d’imagerie médicale et les instruments de précision, cela compte beaucoup. La distorsion affecte directement la qualité de l’image et la précision des mesures.

Fonctionne avec n'importe quel type de charge

Résistif (chauffage, éclairage), inductif (moteurs, compresseurs), capacitif (banques de condensateurs) : le DBW les gère tous. Un stabilisateur, n’importe quelle charge.

Gère les poussées de démarrage

Les gros moteurs et compresseurs consomment énormément de courant lorsqu’ils démarrent. Le DBW absorbe cette surtension sans se déclencher ni s'arrêter.

Protection complète

Surtension, sous-tension, perte de phase, mauvais ordre de phase, surintensité, court-circuit – tout est protégé. Lorsque le réseau se comporte mal, le DBW coupe d'abord la production et protège votre équipement. Certains modèles offrent deux canaux d'alimentation – stabilisé et direct sur secteur – avec un fonctionnement manuel ou automatique sélectionnable.

Où est leStabilisation intelligente de la tension de compensation DBWr Partir ?

Presque partout où une stabilisation de tension monophasée haute puissance est nécessaire.

Fabrication de précision – machines CNC, meuleuses de précision, équipements EDM, découpeuses laser. L'instabilité de la tension affecte la précision de l'usinage. Le taux de rebut augmente, la marge bénéficiaire diminue.

Équipement médical – tomodensitomètres, systèmes à rayons X, ultrasons, systèmes de support IRM. Les équipements d’imagerie médicale sont extrêmement sensibles à la qualité de l’alimentation électrique. La fluctuation de tension produit des artefacts d’image qui peuvent affecter le diagnostic.

Laboratoires et R&D – Instruments d’analyse, bancs d’essai, systèmes de mesure. Les données qui dérivent et les expériences qui échouent font perdre du temps, des échantillons et des subventions.

Installations commerciales et publiques – Climatisation centrale, ascenseurs, imprimantes grand format, salles de communications, centres de données. Quand ceux-ci s’arrêtent, tout le bâtiment s’arrête avec eux.

Sites industriels et miniers – Lignes de production, machines textiles, mélangeurs, palans, matériel de soudage. La ligne ne peut pas s'arrêter et la tension ne peut pas varier.

Surtout pour les utilisateurs situés au bout des lignes de distribution basse tension – loin de la sous-station, avec de longs câbles et une faible tension de base. Lorsque les charges changent, les variations de tension sont pires. La large plage d’entrée du DBW (monophasé 176 V 264 V) gère cela de manière fiable.

Comment choisir le bonStabilisateur de tension de compensation intelligent DBW

Deux choses comptent le plus : la capacité (kVA) et la plage de tension d'entrée.

Capacité – Additionnez la puissance totale de tout ce que vous connectez, puis ajoutez 30 % de marge. Les moteurs et les compresseurs consomment plusieurs fois leur courant de fonctionnement au démarrage – laissez suffisamment d'espace.

Capacités DBW standard : 10kVA à 180kVA. Vous ne savez pas lequel vous convient ? Envoyez votre liste d’équipement aux ventes Yibaling – ils la dimensionneront pour vous.

Plage de tension d'entrée – Les modèles standard couvrent le monophasé 176 V 264 V. Si votre site présente des variations plus larges (longues lignes d'alimentation, emplacements éloignés, réseaux faibles), des plages d'entrée plus larges sont disponibles sur demande.

Tension de sortie – La sortie standard est de 220 V monophasé. La précision de la régulation peut être réglée entre ±1 % et ±5 %. La valeur par défaut est généralement de ± 3 %. Si vous avez besoin d’une précision plus précise, précisez-le simplement lors de la commande.

Environnement d'installation – Le DBW est conçu pour une installation en intérieur. Température ambiante de -15°C à +40°C, humidité relative inférieure à 90 %, sans gaz corrosifs, vapeur, dépôts chimiques, poussières ou contaminants explosifs/conducteurs. Le site doit être exempt de vibrations ou de chocs importants.

Pensées finales

Le stabilisateur de tension de compensation intelligent DBW n'a pas d'écran tactile. Il ne se connecte pas au Wi-Fi. Cela ne fait pas la une des journaux.

Son action est simple : il stabilise la tension monophasée haute puissance, de manière fiable et continue.

Pour les usines, les hôpitaux et les laboratoires qui sont aux prises avec une alimentation électrique instable depuis des années, la différence est immédiate. L'équipement cesse de fonctionner. La production cesse de s'arrêter. Les gens ne s’inquiètent plus de la prochaine chute de tension.

Ce n’est pas l’équipement le plus voyant de l’usine. Mais c'est celui qui permet à tout le reste de fonctionner.
