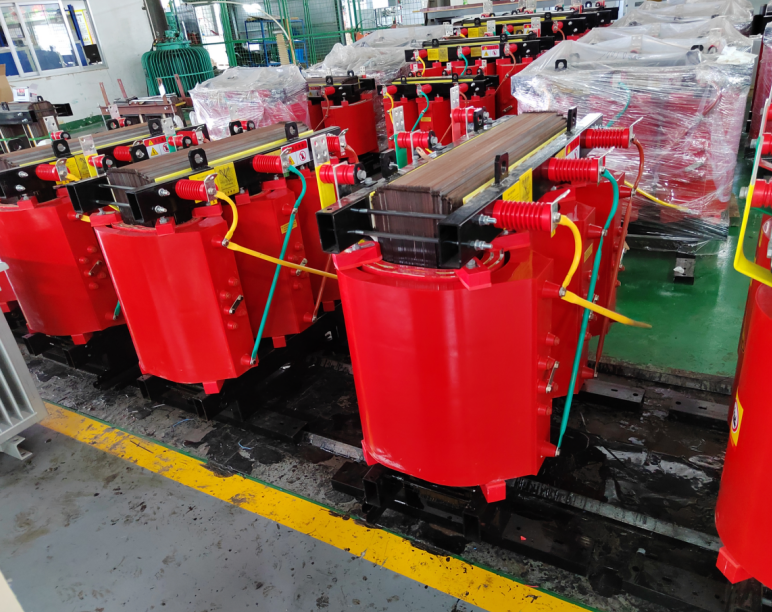

Qu'est-ce que le transformateur de type sec SCB10 ?

Un transformateur de type sec SCB10 est un transformateur triphasé moulé en résine époxy conçu pour les applications intérieures où la sécurité incendie et les préoccupations environnementales sont primordiales. La désignation « SCB » vous indique de quoi il s'agit : S pour triphasé, C pour résine coulée (époxy) et B pour enroulements en feuille côté basse tension. Le « 10 » est le code de performance — une génération qui représentait un progrès significatif en termes d'efficacité lors de son introduction.

Contrairement aux transformateurs immergés dans l'huile qui dépendent de l'huile minérale inflammable pour l'isolation et le refroidissement, le SCB10 utilise une résine époxy solide pour encapsuler ses enroulements. Pas d’huile signifie pas de risque d’incendie, pas de risque de fuite et pas d’entretien d’huile. Il fonctionne de manière propre, silencieuse et sûre, en plein milieu d'un bâtiment si nécessaire.

Pourquoi est-ce important ?

Parce que les bâtiments modernes – hôpitaux, centres de données, centres commerciaux, aéroports – sont soumis à des exigences strictes en matière de sécurité incendie. Un transformateur rempli d'huile dans le sous-sol présente un risque d'incendie qui nécessite un confinement et une suppression d'incendie spéciaux. Un transformateur de type sec comme le SCB10 peut être installé sans ces précautions supplémentaires. Il est résistant au feu, auto-extinguible et ne dégage pas de gaz toxiques sous contrainte thermique.

En bref : il place le transformateur là où se trouve la charge, sans risque d'incendie.

Comment unTransformateur de type sec SCB10Travaux

Le principe de fonctionnement est le même que celui de n’importe quel transformateur : induction électromagnétique. Mais la construction est fondamentalement différente.

Étape 1 — Le noyau

Le noyau magnétique est construit à partir d'acier au silicium à grains orientés laminé à froid à haute perméabilité, assemblé avec des joints à recouvrement pour minimiser les pertes à vide et le bruit. Le noyau est fixé avec une structure à plaque d'ancrage qui élimine le risque de décharge vers les boulons traversants.

Étape 2 — Enroulement haute tension

L'enroulement haute tension utilise un fil rectangulaire émaillé de classe H (180°C), enroulé dans une configuration cylindrique segmentée. Cette conception offre une meilleure distribution de tension et une plus grande capacité de tenue aux impulsions. Le bobinage est ensuite coulé sous vide dans une résine époxy avec charge minérale. La charge améliore la dissipation thermique et la résistance mécanique tout en réduisant le coefficient de dilatation thermique de la résine.

Étape 3 — Enroulement basse tension

L'enroulement basse tension utilise une construction enroulée en feuille. Une feuille de cuivre est enroulée avec une isolation entre les couches, puis scellée aux extrémités avec de la résine époxy. Cette structure offre une excellente capacité de tenue aux courts-circuits car la large surface de la feuille répartit le courant uniformément et dissipe efficacement la chaleur.

Étape 4 — Encapsulation

Les deux enroulements sont coulés sous vide et sous pression. Le vide élimine l'air et l'humidité avant l'injection de la résine, éliminant ainsi les vides qui pourraient devenir des sites de décharge partielle. Le résultat est un système d’isolation dense et sans vide qui résiste à l’humidité, à la poussière et à la contamination.

Étape 5 — Refroidissement

Le refroidissement standard est à air naturel (AN) – refroidissement par convection à travers les enroulements. Pour un rendement plus élevé, l'air pulsé (AF) avec ventilateurs peut augmenter la capacité d'environ 40 %.

Étape 6 — Surveillance de la température

Des capteurs Pt100 sont intégrés dans les bobinages, connectés à un contrôleur de température qui fournit :

Contrôle démarrage/arrêt du ventilateur

Alarme haute température

Signal de déclenchement pour surchauffe

Le résultat : un transformateur qui peut être installé à l’intérieur en toute sécurité, qui fonctionne proprement et silencieusement, et qui se protège de la surchauffe.

Types courants deTransformateurs SCB10

Les transformateurs de type sec SCB10 sont disponibles dans une gamme de capacités et de configurations.

Options de boîtier :

IP00 (ouvert) — Pas de boîtier. Pour installation à l’intérieur d’un local électrique verrouillé.

IP20 — Boîtier grillagé. Protège contre tout contact accidentel avec des pièces sous tension. Le plus courant pour une utilisation en intérieur.

IP23 — Boîtier résistant aux intempéries. Convient aux endroits intérieurs avec des gouttes d'eau ou de la condensation.

Groupe de connexion :

Dyn11 — le plus courant, meilleure suppression des harmoniques

Yyn0 — alternative standard pour les applications générales

PourquoiTransformateurs de type sec SCB10Matière

Parce que le transformateur le plus sûr est celui qui ne brûle pas et ne fuit pas.

Voici ce qui fait du SCB10 un choix privilégié pour les installations critiques et sensibles :

1. Sécurité incendie

La résine époxy est ignifuge et auto-extinguible. En cas de défaut électrique, la résine n'entretient pas la combustion. Il ne dégage pas de gaz toxiques ou corrosifs lorsqu'il est chauffé. C’est la principale raison pour laquelle les transformateurs de type sec sont requis dans de nombreux codes du bâtiment.

2. Sécurité environnementale

Pas de pétrole signifie aucun risque de contamination du sol ou des eaux souterraines. Aucun confinement des déversements n’est requis. Aucune élimination d’huile en fin de vie. Pour les certifications de bâtiments écologiques et les sites écologiquement sensibles, cela constitue un avantage majeur.

3. Faible entretien

L'encapsulation de résine est permanente. Pas de test d'huile, pas de filtrage d'huile, pas d'appoint. Le transformateur est conçu pour une durée de vie de plus de 30 ans avec un minimum d'entretien — juste un nettoyage occasionnel de la poussière du boîtier.

4. Résistance à l'humidité

Le système de résine scellé protège les enroulements de la pénétration de l'humidité. Les transformateurs SCB10 peuvent fonctionner dans une humidité de 100 % et peuvent être remis sous tension après un arrêt sans procédures de séchage.

5. Faible bruit

Les niveaux de bruit typiques sont inférieurs à 50 dB pour la plupart des niveaux – suffisamment silencieux pour une installation dans des bâtiments occupés sans traitement acoustique spécial.

6. Tenue aux courts-circuits

Les enroulements en feuille et l'encapsulation en résine solide confèrent au SCB10 une excellente capacité de résistance aux courts-circuits. Il peut gérer les énormes forces mécaniques d’un défaut sans déformation du bobinage.

7. Contrôle des décharges partielles

Le moulage sous vide élimine les vides dans l'isolation. Les niveaux de décharge partielle sont généralement inférieurs à 10 %, ce qui est nettement supérieur à celui de nombreux anciens modèles de type sec.

8. Capacité de surcharge

Avec le refroidissement par air forcé (AF), le transformateur peut fournir jusqu'à 140 à 150 % de sa capacité nominale. Cela fournit une marge utile pour les charges de pointe ou les conditions d’urgence.

Sans ces caractéristiques, l'installation d'un transformateur dans un immeuble de grande hauteur ou dans un hôpital nécessiterait des chambres fortes coupe-feu, un confinement des hydrocarbures et une ventilation poussée, ce qui coûterait de l'argent et prendrait de l'espace. Le SCB10 élimine ces exigences.

Choisir le bon transformateur de type sec SCB10

La sélection d'un transformateur SCB10 nécessite de prendre en compte la capacité, l'environnement et l'application.

Étape 1 — Déterminez votre charge

Additionnez la consommation électrique de tous les équipements qui seront connectés. Incluez l’expansion future – généralement une marge de 20 à 30 %. Les tailles standard du SCB10 vont de 30 kVA à 2 500 kVA.

Étape 2 — Spécifiez la tension

Étape 3 — Choisissez le groupe de connexion

Dyn11 — recommandé pour la plupart des installations modernes. L'enroulement haute tension connecté en triangle réduit les courants harmoniques et fournit un chemin pour les courants homopolaires.

Yyn0 — plus simple, mais offre moins de suppression des harmoniques.

Étape 4 — Sélectionnez le type de boîtier

Étape 5 — Vérifiez le refroidissement et le déclassement

Standard : Air naturel (AN) — pleine capacité nominale

Air pulsé (AF) : ajoutez des ventilateurs pour une capacité de 140 à 150 %, mais confirmez auprès du fournisseur

Déclassement d'altitude : au-dessus de 1000 m, la capacité doit être réduite. Déclassement de température ambiante : au-dessus de 40°C, la capacité doit être réduite.

Étape 6 — Vérifier la classe d'isolation

SCB10 utilise une isolation de classe F (155°C) ou de classe H (180°C). Une classe de température plus élevée signifie une meilleure capacité de surcharge et une durée de vie thermique plus longue.

Étape 7 — Vérifiez le contrôleur de température

Un transformateur SCB10 moderne comprend un contrôleur de température avec :

Capteurs Pt100 à 3 fils intégrés dans les bobinages

Affichage numérique des températures de bobinage

Démarrage/arrêt du ventilateur aux seuils programmés

Sorties d'alarme et de déclenchement (contacts secs)

Communication RS485/Modbus en option

Pensées finales

Le transformateur de type sec SCB10 représente une époque spécifique dans la technologie des transformateurs : une génération qui a généré des pertes, un bruit et une fiabilité nettement inférieurs à ceux de son prédécesseur SCB9. C’était, à l’époque, la norme en matière de distribution électrique intérieure moderne.

Et il reste aujourd’hui un choix solide pour de nombreuses applications, en particulier pour les projets où le budget est un facteur à prendre en compte. Alors que les modèles SCB11, SCB13 et SCB18 à plus haut rendement offrent désormais des pertes encore plus faibles, le SCB10 répond toujours aux normes actuelles et fournit un service fiable et sûr pour d'innombrables bâtiments dans le monde.

Si vous installez un transformateur dans un bâtiment commercial, un hôpital, un centre de données ou tout autre endroit où la sécurité incendie et les préoccupations environnementales sont primordiales, un transformateur de type sec est probablement requis. Le SCB10 offre le juste équilibre entre sécurité, efficacité et rentabilité pour bon nombre de ces applications.

Il n’y a pas d’huile qui pourrait fuir, brûler ou se renverser. Il ne nécessite pas de tests d'huile périodiques. Il n’est pas nécessaire de disposer d’une voûte coupe-feu. Il reste là, faisant tranquillement son travail, année après année. Une énergie propre, sûre et fiable, là où vous en avez besoin.
