Pourquoi utiliser un transformateur de contrôle d'éclairage JMB ?

Il existe des scénarios d'utilisation de l'électricité négligés mais à haut risque dans les ateliers d'usine, les tunnels de maintenance des équipements, les couloirs de services publics souterrains et les mines souterraines : l'éclairage portable.

Les travailleurs tiennent des lampes lorsqu’ils travaillent dans des espaces humides, confinés et entourés de métal. Les cordons des lampes s'effilochent en traînant, les connexions se desserrent et les ampoules se cassent. Si elles sont alimentées par le secteur standard de 220 V, les conséquences pourraient être catastrophiques.

Un transformateur de contrôle d'éclairage JMB est spécialement conçu pour résoudre ce problème.

Qu'est-ce qu'unTransformateur de contrôle d'éclairage JMB?

Un transformateur JMB est un transformateur abaisseur isolé monophasé. Sa fonction principale n'est pas seulement la conversion de tension, mais aussi la réduction des hautes tensions dangereuses en basse tension sûre.

Entrée : électricité secteur 220V ou 380V

Sortie : 12 V, 24 V, 36 V – connue sous le nom de très basse tension de sécurité (SELV)

Pourquoi ces tensions sont-elles considérées comme sûres ? À ces niveaux, même si une personne touche directement des composants sous tension, le courant circulant dans le corps est limité à un seuil de sécurité, évitant ainsi des blessures mortelles.

Ce n’est pas seulement « plus sûr », c’est intrinsèquement sûr.

Où estTransformateur de contrôle d'éclairage JMB Obligatoire?

Scénario	Pourquoi un transformateur JMB est obligatoire
Entretien et réparations d'équipement	Espaces confinés et fermés en métal, tels que les intérieurs de machines, derrière les armoires de distribution et les cavités d'équipement : la tension standard présente un danger extrême.
Environnements humides	Sous-sols, salles des pompes, tunnels, salles de bains et chantiers extérieurs pluvieux : une humidité élevée double les risques de choc électrique
Éclairage portatif	Les lampes portables sont traînées, ce qui rend les cordons susceptibles d'être endommagés. Les lampes basse tension ne causent aucun dommage même en cas de fuite d'électricité
À l’intérieur des conteneurs métalliques	Chaudières, réservoirs de stockage, cabines de navire : le travail à l'intérieur d'une coque métallique entraîne un « court-circuit à la terre » immédiat en cas de choc électrique.
Chantiers de construction et travaux temporaires	Mauvaises conditions du site et câblage non standard : la tension de sécurité constitue la dernière ligne de défense

En bref : partout où les travailleurs tiennent des lampes dans des environnements « dangereux », un transformateur JMB est un équipement standard.

Article de comparaison	Transformateur de contrôle ordinaire	Transformateur d'éclairage JMB
Fonction principale	Conversion de tension	Conversion de tension + isolation électrique
Tension de sortie	Plusieurs options de tension	Très basse tension de sécurité (12/24/36V)
Niveau d'isolement	Isolement de base	Isolation renforcée, isolation primaire-secondaire complète
Scénarios d'application	Alimentation pour circuits de contrôle des équipements	Éclairage portatif, éclairage de sécurité
Protection du boîtier	De base (IP00/IP20)	IP54 ou supérieur en option, étanche à la poussière et à la pluie
Portabilité	Moyenne	Léger, avec poignée de transport, mobile

En quoi est-il différent des transformateurs ordinaires ?

Un transformateur JMB n'est pas simplement « n'importe quel transformateur qui abaisse la tension » : il est spécialement conçu pour le scénario des travailleurs tenant des lampes pour les faire fonctionner.

Caractéristiques techniques : simple mais robuste

Un transformateur JMB n'est pas de la haute technologie, mais ses composants clés sont sans compromis :

Enroulements en cuivre pur : excellente conductivité, faible génération de chaleur et longue durée de vie.

Enroulements en aluminium – Ils fonctionnent, mais pour l’éclairage portable, vous voulez du cuivre. L’aluminium est moins fiable lorsque la lampe est traînée jour après jour.

Acier au silicium à haute perméabilité – Faible perte de charge signifie que le transformateur ne cuit pas tout seul et reste inactif.

Isolation primaire et secondaire complète – Il s'agit d'un véritable transformateur d'isolation, pas d'un autotransformateur. Ce qui se passe du côté primaire y reste. Même si le côté entrée fuit, il n’atteint pas la sortie.

Isolation renforcée – Nous laissons une bonne marge entre les couches et au sol. Le test Hi Pot est plus strict que ce que demande l’industrie. Parce que pourquoi rogner sur les raccourcis ?

Boîtier entièrement fermé ou métallique – Protège la poussière et résiste aux chocs de temps en temps. Pour une utilisation en extérieur, nous optons pour IP54 ou supérieur. Pluie? Aucun problème.

Il n'est pas construit uniquement pour des « performances adéquates », mais avec la sécurité comme priorité absolue.

Considérations clés pour la sélection

Capacité (VA)

Additionnez la puissance de toutes les lampes connectées, puis ajoutez une marge de sécurité de 20 à 30 %. Évitez les calculs serrés.

Sélection de la tension de sortie

12 V : Luminosité de la lampe la plus sûre, mais limitée. Idéal pour les environnements métalliques extrêmement humides ou entièrement fermés.

24 V : équilibre la sécurité et la luminosité. Le plus couramment utilisé.

36 V : luminosité plus élevée, toujours dans une plage de tension sûre. Convient pour la maintenance industrielle générale.

Tension d'entrée

Confirmez la tension sur site (220 V ou 380 V) et connectez les bornes correctement.

Mobilité vs installation fixe

Utilisation portable : Choisissez des modèles légers avec poignées de transport.

Installation fixe : Sélectionnez les modèles muraux.

Indice de protection

Utilisation intérieure : IP20/IP22.

Environnements extérieurs ou humides : IP54 ou supérieur.

Circuits de sortie

Pour plusieurs lampes, sélectionnez des modèles à sorties multiples pour éliminer le besoin de rallonges.

Un cas réel

Dans l’atelier de maintenance d’une grande usine de papier, les ouvriers effectuent le nettoyage et l’entretien trimestriels à l’intérieur des machines à papier, des espaces humides, confinés et entièrement structurés en métal.

Auparavant, des lampes portatives de 220 V étaient utilisées. Des cordons effilochés et des connexions desserrées ont provoqué plusieurs incidents de décharge électrique, heureusement sans décès.

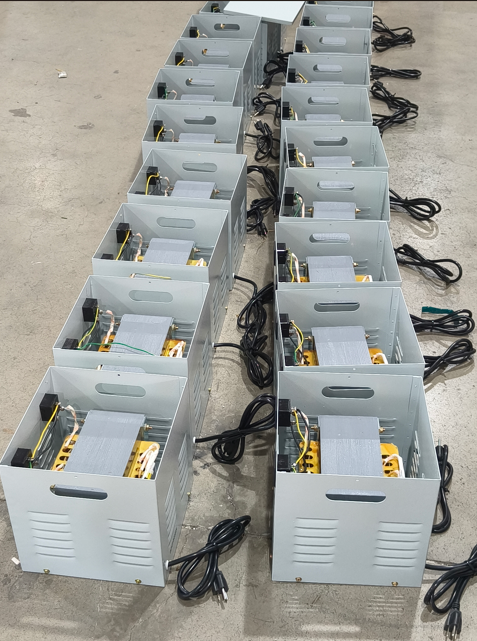

Plus tard, toute l'usine est passée aux transformateurs JMB-5KVA avec des lampes portables LED 36 V. Comme le dit le responsable de la maintenance : « Avant, j'avais toujours peur de tenir une lampe à l'intérieur de l'équipement. Maintenant, avec le 36 V, même si la lampe se casse ou si le cordon se casse, nous savons que nous sommes en sécurité.
