Qu'est-ce qu'un transformateur d'isolement DG et pourquoi est-il important ?

2026-06-23 0 Laissez-moi un message

Un transformateur d'isolement DG est un transformateur d'isolement monophasé de type sec conçu pour fournir une alimentation propre, isolée et sûre aux équipements sensibles, aux dispositifs médicaux, aux instruments de laboratoire et aux systèmes de contrôle industriels.

Sa fonction principale est simple mais essentielle : elle transfère l'énergie électrique du côté primaire au côté secondaire sans aucune connexion électrique directe entre eux. La puissance se déplace à travers un champ magnétique et non à travers des fils.

Pourquoi est-ce important ?

Parce que les connexions électriques directes transportent bien plus que de l’énergie. Ils transportent du bruit, des surtensions, des harmoniques et des défauts à la terre. Une alimentation standard transmet ces problèmes directement à votre équipement. Un transformateur d'isolement les bloque.

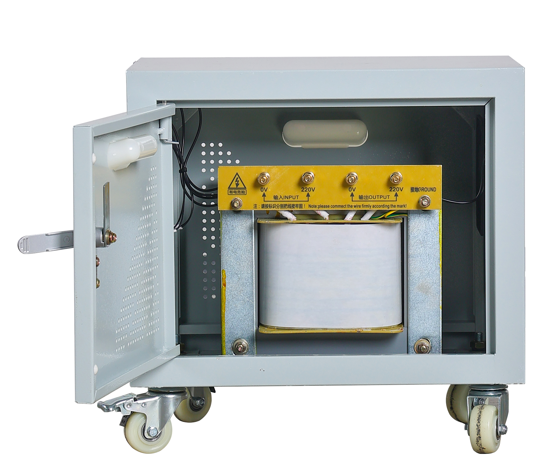

DG Isolation Transformer

Le transformateur DG se situe entre l’alimentation électrique et la charge sensible. Il isole la charge du réseau, filtre le bruit haute fréquence, brise les boucles de terre et fournit une source d'alimentation propre, sûre et stable.

En bref : il permet à votre équipement de voir uniquement la puissance dont il a besoin, et non les déchets sur le réseau.

Comment unTransformateur d'isolement DGTravaux

Le principe est l’induction électromagnétique, mais la conception est conçue pour l’isolation.

Étape 1 — Saisie

L'enroulement primaire se connecte à l'alimentation CA – généralement 220 V ou 110 V monophasé.

Étape 2 — Couplage magnétique

Il n'y a pas de connexion électrique directe entre le primaire et le secondaire. La puissance est transférée via un champ magnétique dans le noyau.

Étape 3 — Sortie

L'enroulement secondaire produit la tension de sortie — identique à la tension d'entrée (1:1), ou augmentée/diminuée si l'application l'exige.

Étape 4 — Isolement

Puisqu’il n’y a pas de chemin électrique direct, la charge est complètement isolée du réseau. Cela bloque :

Bruit de mode commun

Boucles de masse

Courants de fuite

Surtensions et transitoires

Étape 5 — Blindage électrostatique (facultatif)

Pour les applications nécessitant une énergie encore plus propre, le DG peut être construit avec un blindage électrostatique en cuivre entre les enroulements primaire et secondaire, mis à la terre pour détourner le bruit haute fréquence de la charge.

Le résultat : une alimentation propre, isolée et sûre pour les équipements sensibles.

Tapers courants deTransformateurs d'isolement DG

Les transformateurs DG sont disponibles en plusieurs configurations pour répondre à différentes applications.

Taper	Note typique	Principales fonctionnalités	Idéal pour
Norme DG	0,1kVA – 30kVA	Isolation 1:1, boîtier métallique, connexion par bornier	Applications industrielles générales, de laboratoire et commerciales
DG de qualité médicale	0,5kVA – 10kVA	Fuite ultra faible (<0,1 mA), isolation renforcée, certification de sécurité médicale	Équipements médicaux connectés aux patients, salles d'opération, unités de soins intensifs
Qualité audio DG	0,1kVA – 5kVA	Blindage supplémentaire, faible bourdonnement mécanique, sortie équilibrée	Audio professionnel, studios d'enregistrement, systèmes de diffusion
Qualité instrument DG	0,5kVA – 5kVA	Faible fuite, régulation stricte, capacité de couplage <10pF	Instruments de laboratoire, équipements de mesure, systèmes d'étalonnage
DG personnalisé	Défini par l'utilisateur	Rapports de tension spécifiques, enroulements secondaires multiples, boîtiers spéciaux	Équipements OEM, applications spécialisées, rénovations

L'isolation standard 1:1 DG est la configuration la plus courante pour l'isolation à usage général.

PourquoiTransformateurs d'isolement DGMatière

Parce que « l’énergie propre » n’est pas un luxe : c’est une exigence pour les équipements sensibles.

Voici ce qu'un transformateur d'isolement DG offre, ce que les transformateurs ordinaires ne peuvent pas offrir :

1. Sécurité électrique

La barrière d'isolement entre le primaire et le secondaire signifie qu'un défaut du côté primaire (une surtension, un défaut à la terre, un coup de foudre) ne peut pas atteindre la charge. Les utilisateurs touchant les circuits secondaires ne sont pas exposés aux tensions primaires.

2. Rejet du bruit

Le bruit haute fréquence provenant des VFD, des alimentations à découpage et d'autres sources est bloqué par la barrière d'isolation. Le blindage électrostatique en option réduit ce bruit de 60 à 100 dB, offrant ainsi une alimentation propre aux composants électroniques sensibles.

3. Élimination de la boucle de masse

Lorsque plusieurs appareils partagent une masse commune, les courants en circulation peuvent provoquer des bourdonnements, des dérives et des erreurs. Le transformateur DG fournit une référence de terre isolée, brisant les boucles de terre et arrêtant le bruit à sa source.

4. Réduction du courant de fuite

Dans les environnements médicaux, même de petits courants de fuite peuvent être dangereux. Les transformateurs DG de qualité médicale sont construits avec une capacité de couplage ultra faible, maintenant le courant de fuite inférieur à 0,1 mA — sans danger pour l'équipement connecté au patient.

5. Protection des équipements

L'isolation bloque les surtensions, les pointes et les transitoires qui autrement provoqueraient une défaillance prématurée des composants électroniques sensibles. Un transformateur DG constitue souvent la première ligne de défense contre des instruments et des commandes coûteux.

6. Conformité réglementaire

De nombreuses normes de sécurité médicale, de laboratoire et industrielle exigent l'isolation de certaines classes d'équipements. Un transformateur DG correctement spécifié répond à ces exigences.

Choisir le bonTransformateur d'isolement DG

La sélection d'un transformateur DG nécessite de prêter attention à bien plus que la simple tension et les kVA.

Étape 1 — Déterminez la charge

Répertoriez tous les équipements qui seront connectés au transformateur. Ajoutez leurs puissances nominales en VA ou en watts.

Formule : VA totale = Somme des charges individuelles × 1,2 (marge de sécurité)

Étape 2 — Spécifiez la tension d'entrée/sortie

Application	Rapport de tension typique
Isolation standard	220 V/220 V (1:1)
Réduisez pour l'équipement 110V	220V/110V
Passez à l'équipement 220V	110V/220V
Matériel médical	220 V/220 V (faible fuite)

Étape 3 — Décidez du blindage électrostatique

Situation	Recommandation
Utilisation industrielle générale ou en laboratoire	Standard (aucun bouclier nécessaire)
Équipement avec signaux numériques/analogiques	Écran électrostatique recommandé
Équipement médical ou systèmes audio	Bouclier requis

Étape 4 — Vérifiez les exigences en matière de courant de fuite

Application	Courant de fuite maximal
Industriel général	<2mA
Instruments de laboratoire	<0,5mA
Matériel médical (patient connecté)	<0,1mA

Étape 5 — Choisissez le type de boîtier

Cadre ouvert — Montage à l'intérieur d'un panneau existant

Fermé (IP20) — Boîtier métallique standard

IP54 — Étanche à la poussière et aux éclaboussures (pour les environnements industriels)

Étape 6 — Vérifiez la classe d'isolation

Pour les applications à service continu, spécifiez une isolation de classe F (155 °C) ou de classe H (180 °C).

Étape 7 — Demandez des rapports de test

Un fournisseur réputé doit fournir :

Test de résistance d'isolement (≥100MΩ à 500V DC)

Test de tenue diélectrique (≥2000V AC pendant 1 minute)

Aucune mesure de perte de charge

Mesure du courant de fuite (pour unités médicales)

Test de régulation de tension

Pensées finales

Le transformateur d’isolement DG n’est pas le composant le plus coûteux d’un système électrique. Mais c’est peut-être le plus important pour protéger les équipements sensibles.

Il fonctionne silencieusement en arrière-plan, accomplissant bien une tâche : garder la mauvaise alimentation hors tension et la bonne alimentation. Pas de lumière, pas d'affichage, pas de mises à jour logicielles. Juste une isolation propre et fiable, année après année.

Si vous utilisez des appareils électroniques sensibles, protégez les appareils connectés aux patients ou résolvez des problèmes d'équipement mystérieux (boucles de terre, bruit, dérive), le transformateur DG est l'une des solutions les plus efficaces que vous puissiez installer.

L’énergie propre n’est pas facultative pour les équipements sensibles. C'est la base d'un fonctionnement fiable.
