Que fait réellement un transformateur d’isolement SG ?

2026-05-29 0 Laissez-moi un message

Un mot : isoler.

Il n'y a pas de connexion électrique directe entre le côté entrée (primaire) et le côté sortie (secondaire). La puissance passe à travers un champ magnétique – aucun fil n’est impliqué.

Cela vous offre deux avantages concrets :

1. Sécurité

Si quelque chose ne va pas du côté primaire – une fuite, une surtension, une mauvaise masse – cela s’arrête là. Il n'atteint pas le côté secondaire. Et lorsque vous touchez un circuit secondaire, vous n'êtes pas connecté à la terre du réseau. Cela signifie beaucoup moins de risques d’être choqué.

2. Un pouvoir plus propre

La plupart des déchets présents sur le réseau (bruit à haute fréquence, harmoniques, pics de tension) sont bloqués par le transformateur d'isolement. Ce qui ressort du côté secondaire est tout simplement plus propre. Et une puissance plus propre signifie que votre équipement agit de manière plus stable et moins floconneuse.

Il n'est pas conçu pour la régulation de tension, ni pour sa fonction principale de transformation de tension (bien qu'il puisse remplir cette fonction). Son travail fondamental est l'isolement.

Applications clés pourTransformateurs d'isolement SG

Scénario d'application	Rmotif pour exiger l’isolement
Instruments de précision et équipement de laboratoire	Les interférences du réseau provoquent des données de mesure fluctuantes et des résultats expérimentaux déformés
Dispositifs médicaux	Un courant de fuite extrêmement faible est une exigence fondamentale et l'isolation est essentielle
Automates et systèmes de contrôle industriels	Anti-interférence et prévention des erreurs de fonctionnement
Alimentations d'entretien et prises de service	Fournit une sécurité intrinsèque lorsque le personnel touche les circuits
Correspondance des équipements importés	Les équipements étrangers ont des exigences strictes en matière de système de mise à la terre ; l'isolation améliore la compatibilité
Systèmes audio et vidéo	Élimine le bourdonnement CA causé par les boucles de masse

Différences entreTransformateurs d'isolement SGet transformateurs ordinaires

Article de comparaison	Transformateur ordinaire	Transformateur d'isolement SG
Connexion électrique primaire-secondaire	Existe (autotransformateur) ou branchement partiel	Entièrement isolé, pas de connexion directe
Niveau de sécurité	Standard	Élevé (faible courant de fuite, protection contre les chocs électriques)
Capacité anti-interférence	Standard	Fort (supprime les interférences de mode commun)
Scénarios d'application	Distribution générale d'énergie et transformation de tension	Équipement de précision et alimentation électrique sûre
Prix	Inférieur	Légèrement plus élevé (plus de matériaux, savoir-faire plus strict)

Un transformateur d'isolement SG n'est pas « tout-puissant », mais il est irremplaçable dans les scénarios nécessitant à la fois des performances de sécurité et d'anti-interférence.

Caractéristiques techniques : simple mais robuste

Principales caractéristiques deTransformateurs d'isolement SG:

Enroulements en cuivre pur : excellente conductivité, faible génération de chaleur et longue durée de vie. Les bobinages en aluminium coûtent moins cher. Mais pour un transformateur d'isolement ? Le cuivre est la valeur la plus sûre. Plus fiable sur le long terme.

Acier au silicium à haute perméabilité – Faible perte, faible bruit, faible élévation de température. Il fonctionne simplement plus frais et plus silencieux.

Isolation primaire et secondaire complète – Il s'agit d'une véritable isolation, pas d'un autotransformateur. Classe d'isolation typique : Classe F (155°C) ou Classe H (180°C). Beaucoup de marge.

Blindage électrostatique (en option) – Une couche de feuille de cuivre entre le primaire et le secondaire, mise à la terre. Il réduit encore davantage le bruit haute fréquence. Cela vaut la peine d'ajouter si vous avez des onduleurs ou de gros moteurs à proximité.

Imprégnation sous vide – Les bobines sont trempées dans du vernis sous vide et pression. Cela les protège de l’humidité, de la poussière et des vibrations. Pas de raccourcis.

Boîtier métallique – IP20 à IP54, votre choix. En intérieur ou en extérieur, il tiendra le coup.

Quelques éléments à prendre en compte lors du choix

Capacité (kVA) – Additionnez toutes vos charges, puis ajoutez 20 à 30 % supplémentaires. Ne le coupez pas de près.

Tension d'entrée/sortie – Votre tension d'entrée correspond-elle à ce dont votre équipement a besoin ? Sinon, un transformateur d’isolement peut effectuer les deux tâches : transformer et isoler.

Bouclier ou pas – Si vous êtes dans un environnement bruyant (VFD, gros moteurs, équipement RF), procurez-vous le bouclier électrostatique. Ça vaut le coup.

Où va-t-il – À l’intérieur ? IP20/IP22 c'est bien. Extérieur, humide ou poussiéreux ? Passez à IP54 ou supérieur.

Monophasé ou triphasé – Cela dépend entièrement de ce que vous alimentez. Ne devinez pas. Vérifiez vos chargements.

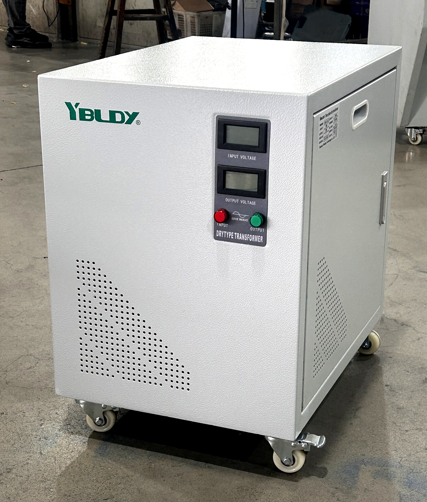

SG isolation transformers
