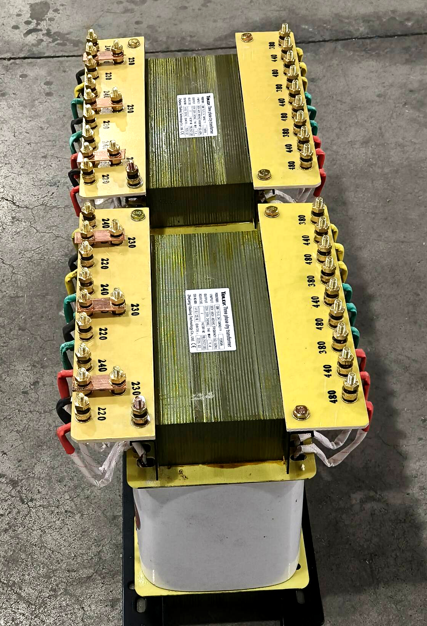

Qu'est-ce qu'un transformateur de haute précision SBK et pourquoi est-il important ?

Un transformateur de haute précision SBK est un transformateur d'isolement triphasé de type sec. Il est conçu pour les travaux qui nécessitent une alimentation propre, stable et sans bruit.

La plupart des transformateurs de distribution augmentent ou diminuent simplement la tension. Le SBK fait plus. Il se concentre sur la qualité de l’énergie. Il isole les équipements sensibles du réseau. Il filtre le bruit haute fréquence. Et il offre une sortie stable, équilibrée et faible en distorsion.

Pourquoi est-ce important ?

Parce que les équipements modernes – machines CNC, instruments de laboratoire, dispositifs médicaux – sont pointilleux en matière d’énergie. Plus pointilleux qu’avant. Et quand l’électricité n’est pas propre, les choses tournent mal.

Un contrôleur CNC présente des problèmes. Un instrument de laboratoire donne des lectures erratiques. Un dispositif médical déclenche une alarme sans raison. Un système de communication supprime des données.

Ces problèmes ne sont souvent pas des pannes d’équipement, mais des problèmes d’alimentation.

Le transformateur SBK se situe entre le réseau sale et la charge sensible. Il nettoie l'alimentation, stabilise la tension et protège l'équipement.

En bref : il transforme la puissance problématique en puissance de précision.

Comment unTransformateur de haute précision SBKTravaux

Le principe de fonctionnement est l’isolation électromagnétique, mais avec plusieurs améliorations critiques.

Étape 1 – Isolement

Les enroulements primaire et secondaire n'ont pas de connexion électrique directe. La puissance est transférée à travers un champ magnétique. Cela bloque à lui seul le bruit de mode commun et brise les boucles de masse.

Étape 2 – Blindage électrostatique

Entre les enroulements primaire et secondaire, un blindage électrostatique en cuivre est ajouté et mis à la terre. Ce blindage détourne de manière capacitive le bruit haute fréquence (provenant des VFD, des alimentations à découpage et des émetteurs radio) du côté secondaire.

Étape 3 – Faible capacité de couplage

La construction spéciale du bobinage (séparation des couches, entrelacement ou bobine divisée) réduit la capacité parasite entre le primaire et le secondaire. Une capacité plus faible signifie un meilleur rejet du bruit haute fréquence.

Étape 4 – Régulation stricte de la tension

Le SBK est construit avec une conception à faible impédance, minimisant les chutes de tension entre le vide et la pleine charge. La tension de sortie reste stable même lorsque la charge change soudainement.

Étape 5 – Sortie équilibrée

Pour les modèles triphasés, le SBK produit une sortie bien équilibrée même si l'entrée est légèrement déséquilibrée. Ceci est essentiel pour les charges triphasées sensibles telles que les machines CNC, les meuleuses de précision et les bancs d'essai.

Le résultat : une puissance propre, stable et équilibrée sur laquelle les équipements sensibles peuvent compter.

Tapers courants deTransformateurs de haute précision SBK

Les transformateurs SBK sont disponibles en plusieurs configurations pour répondre aux différents besoins des applications.

La plupart des transformateurs SBK sont fabriqués sur commande et ne sont pas stockés dans le commerce. La tension, la capacité, le blindage et le boîtier sont tous adaptés à la charge du client.

PourquoiTransformateurs de haute précision SBKMatière

Parce qu’une puissance « assez bonne » n’est pas suffisante pour les équipements sensibles.

Voici ce qu’un transformateur SBK offre, ce que les transformateurs ordinaires ne peuvent pas offrir :

1. Rejet du bruit haute fréquence

Les transformateurs standards offrent une certaine isolation, mais le bruit haute fréquence se couple toujours via la capacité de l'enroulement. Le bouclier électrostatique du SBK réduit ce bruit de plusieurs ordres de grandeur, généralement de 60 dB à 100 dB de rejet en mode commun.

2. Élimination de la boucle de masse

Lorsque plusieurs équipements partagent une masse commune, les potentiels de masse sont rarement identiques. Cette différence crée des courants vagabonds qui font une boucle entre eux – c'est ce que les ingénieurs appellent une boucle de masse.

Dans un système audio, cela se manifeste par un bourdonnement basse fréquence. Lors de l'acquisition de données, cela provoque des lectures erratiques ou des signaux fantômes. Dans les mesures de précision, vous constaterez une dérive qui ne devrait pas être présente.

Le SBK résout le problème en donnant à la charge sa propre référence de masse isolée, rompant ainsi la boucle et arrêtant le bruit à sa source.

3. Faible distorsion de sortie

Le SBK n'introduit pas de distorsion harmonique significative. La forme d'onde de la tension de sortie est une onde sinusoïdale propre, impossible à distinguer de l'entrée. Pour les instruments sensibles, ce n’est pas négociable.

4. Tension de mode commun réduite

Dans les systèmes avec une mise à la terre médiocre ou inexistante, la tension de mode commun peut rendre l'électronique imprévisible : problèmes aléatoires, fausses lectures, fonctionnement instable. L'isolation et le blindage du SBK réduisent la tension de mode commun directement au niveau de la charge, afin que votre équipement bénéficie d'une alimentation propre et stable.

5. Protection des équipements

L'isolation bloque les surtensions, les pointes et les transitoires induits par la foudre. La charge ne voit que l’énergie propre dont elle a besoin, pas les déchets présents sur le réseau.

Sans transformateur SBK, les équipements sensibles sont à la merci du réseau. Avec un tel système, il fonctionne comme prévu : de manière prévisible, fiable et précise.

Choisir le bon transformateur de haute précision SBK

La sélection d'un transformateur SBK nécessite de prêter attention à bien plus que les kVA et la tension.

Étape 1 – Déterminer le type de charge

Monophasé ou triphasé ? La plupart des équipements de laboratoire et médicaux sont monophasés. La plupart des systèmes CNC et de test industriels sont triphasés.

Continu ou intermittent ? Un transformateur de 5 kVA fonctionnant 24h/24 et 7j/7 a des exigences thermiques différentes de celles d'un transformateur utilisé pour des tests occasionnels.

Étape 2 – Calculer la capacité requise

Ajoutez la plaque signalétique VA ou les ampères de tous les équipements qui fonctionneront simultanément. Ajoutez ensuite une marge – généralement de 20 à 30 % pour une expansion future ou des surcharges inattendues.

Exemple : une commande CNC (1,5 kVA), un servomoteur (2 kVA) et un entraînement de broche (3 kVA) totalisent 6,5 kVA. Avec 20% de marge : 7,8kVA → choisir 8kVA ou 10kVA.

Ne surdimensionnez pas considérablement. Un transformateur surdimensionné présente des pertes à vide plus élevées et un courant d’appel plus important, sans aucun avantage.

Étape 3 – Spécifier le blindage

La plupart des applications SBK nécessitent un seul blindage électrostatique. Le double blindage est rare mais disponible.

Étape 4 – Vérifiez la tension et la fréquence

Tension primaire — Doit correspondre à l'alimentation de votre site (par exemple, 380 V, 400 V, 415 V, 460 V).

Tension secondaire – Doit correspondre à votre charge (par exemple, 380 V, 220 V, 200 V, 110 V).

Fréquence – 50 Hz, 60 Hz ou 50/60 Hz à double évaluation.

Le SBK peut être construit avec des prises sur le côté primaire pour s'adapter à des tensions de ligne légèrement variables.

Étape 5 – Choisissez le boîtier et le montage

Cadre ouvert — Pour installation à l’intérieur d’un panneau électrique existant. Coût le plus bas.

Fermé (IP20) — Boîtier intérieur standard. Protège contre les contacts accidentels.

Fermé (IP54) — Étanche à la poussière et aux éclaboussures. Pour environnements industriels poussiéreux ou humides.

Montage en rack — Pour les racks d'équipement de 19 pouces. Commun dans les systèmes audio et de test.

Étape 6 – Vérifier le courant de fuite (pour les applications médicales ou connectées au patient)

Les transformateurs SBK de qualité médicale doivent respecter les limites de courant de fuite CEI 60601-1 (généralement <0,1 mA pour les pièces accessibles au patient). Demandez un rapport de test – ne vous fiez pas à des affirmations verbales.

Étape 7 – Demandez des rapports de tests

Un fournisseur réputé doit fournir :

Test de résistance d'isolement

Test de tenue diélectrique

Mesure de perte à vide

Test de régulation de tension

Mesure du courant de fuite (pour unités médicales)

Facultatif : rapport d'essai de type tiers

Pensées finales

Le transformateur de haute précision SBK n'est pas le transformateur le moins cher du marché. Ce n'est ni le plus petit ni le plus léger.

Mais lorsque votre équipement ne peut pas tolérer une alimentation « sale » – lorsqu’un problème signifie une pièce mise au rebut, un échantillon perdu ou une nouvelle IRM – le SBK s’amortit rapidement.

Il n'a pas d'écran tactile. Il ne se connecte pas au Wi-Fi. Il ne produit pas de graphiques fantaisistes.

Cela fonctionne. Silencieusement et de manière fiable, année après année.

À une époque où le bruit électrique est omniprésent – ​​écrans vidéo, éclairage LED, alimentations à découpage, chargeurs sans fil – l’énergie propre est de plus en plus rare. Le transformateur SBK est l'outil qui vous le rend.

Si vous travaillez dans la fabrication de précision, l'imagerie médicale, les tests en laboratoire ou l'audio professionnel, vous connaissez déjà la valeur de l'énergie propre. Si vous êtes encore en train de résoudre de mystérieux problèmes d'équipement, le SBK pourrait être la solution que vous n'avez pas encore essayée.

L’énergie propre n’est pas un luxe. Pour les équipements sensibles, c’est une exigence.
